パート 12: メモを追加する

この練習では、文字注釈を建物モデルの平面図に追加します。

カテゴリ 新規ユーザ
所要時間 10 分
使用するチュートリアル ファイル GSG_12_notes.rvt

目的

ビデオを見る

メモを追加する

  1. GSG_12_notes.rvt のプロジェクトを開きます。
  2. [01 - Lower Level]平面図が開いていることを確認します。
  3. [注釈]タブ [文字]パネル (文字)をクリックします。
  4. [形式]パネルで (2 セグメント)をクリックします。
  5. タイプ セレクタで[3/32"]文字タイプが選択されていることを確認します。このサイズが選択されていない場合は、タイプ セレクタのドロップダウン矢印をクリックし、リストから[3/32"]を選択します。
  6. 東のカーテン ウォールにメモを追加します。
    • 東のカーテン ウォールをクリックします。
    • カーソルを上に移動し、クリックして最初のセグメントを配置します。
    • カーソルを右に水平に移動し、2 つ目のセグメントを配置します。
    • 「他の人によるカーテン ウォールの詳細」という文字を入力して、文字フィールドの外側をクリックします。

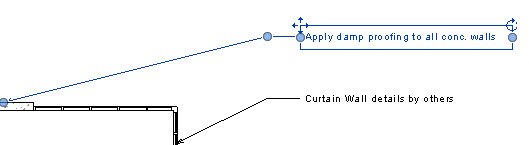

  7. 同じ方法を使用して、次のメモを北の擁壁に追加し、このメモをカーテン ウォール文字に位置合わせします。
    • すべてのコンクリート壁に防湿処理を適用します。
  8. 文字フィールドの外側をクリックし、[Esc]キーを 2 回押します。
  9. 北の壁のメモを選択し、右コントロールを左にドラッグして、メモ ボックスを調整し、文字を折り返します。
  10. 移動コントロール をクリックしてドラッグし、文字の位置を変更して、[Esc]を 2 回押します。
  11. カーテン ウォールのメモを選択します。

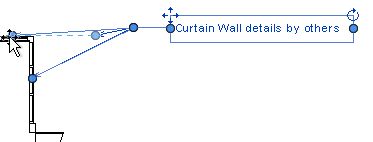

  12. [形式]パネルで、 (左の直線の引出線を追加)をクリックします。
  13. 作図領域で、新しい引出線の端点をクリックし、北のカーテン ウォールを指すようにその端点をドラッグします。
