이제 도로에 표시를 추가합니다.
단원 설정:
- 이전 단원의 장면으로 작업을 계속하거나
을 사용해
₩civil_view₩linkroad_3.max
를 엽니다.
중심선에 대한 표시 만들기:
- Civil View 탐색기가 아직 열려 있지 않으면 Civil View 메뉴
Civil View 탐색기를 선택합니다. - 장면 탐색기에서 도로의 중심선 C3Dbaseline-Link Road-Centreline 1을 선택합니다.
팁: 기본적으로 장면 탐색기 패널은 뷰포트 왼쪽에 표시되지만 숨겨진 경우 H 키를 눌러 부동 버전의 탐색기를 표시할 수 있습니다.이제 Civil View 탐색기의 아래쪽 패널에 가져온 모양 오브젝트에 대한 오브젝트 리스트 롤아웃이 표시됩니다. C3Dbaseline-Link Road-Centreline 1이 강조 표시됩니다.

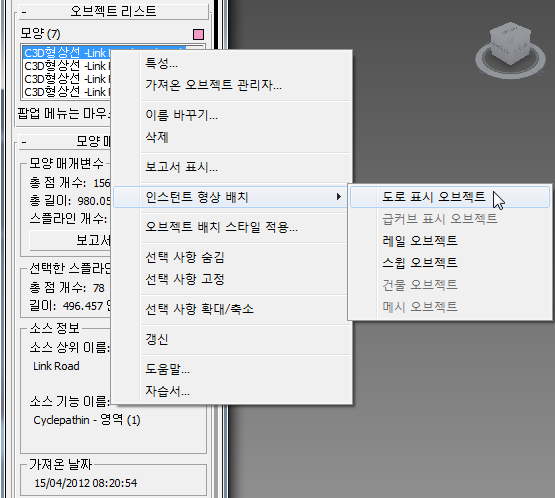

- 강조 표시된 중심선 항목을 마우스 오른쪽 버튼으로 클릭하고 팝업 메뉴에서 인스턴트 형상 배치 도로 표시 오브젝트를 선택합니다.

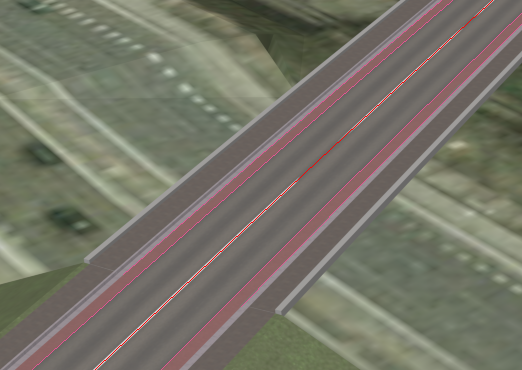

3ds Max에서 연속 중심선을 도로에 추가하며, 뷰포트에 부분적으로 표시됩니다.
- Civil View 탐색기에서 스크롤하여 도로 표시 매개변수 롤아웃을 모두 표시합니다.

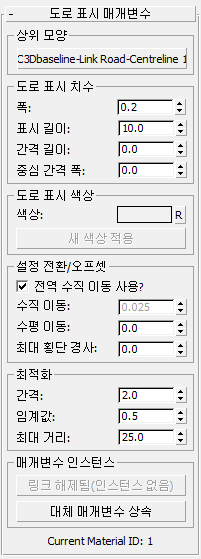

- 도로 표시 롤아웃 도로 표시 치수 그룹에서 다음과 같이 설정을 변경합니다.
- 표시 길이: 3.0
- 간격 길이: 7.0

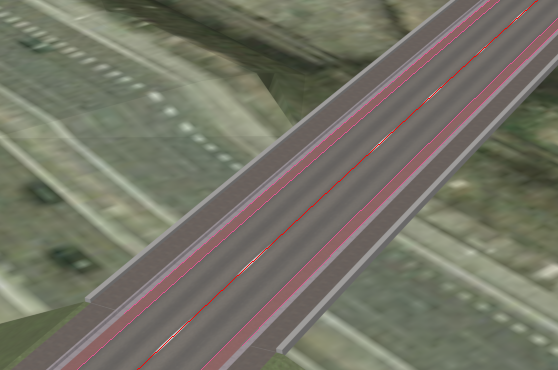

뷰포트가 업데이트되어 이러한 변경 사항을 표시합니다.
일부 중심선 표시가 뷰포트에 누락되는 것처럼 보이는 이유는 도로 표시에 대한 수직 간격띄우기를 조정해야 하기 때문입니다.
- Civil View 탐색기 위쪽 패널(Civil View 탐색기 롤아웃)에서 장면 설정 항목을 클릭합니다.
Civil View 탐색기의 아래쪽 패널에 장면 설정 롤아웃이 열립니다.

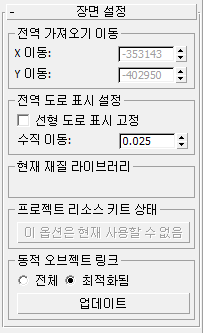

- 장면 설정 롤아웃 전역 도로 표시 설정 그룹에서 수직 이동 값을 0.05로 변경합니다.

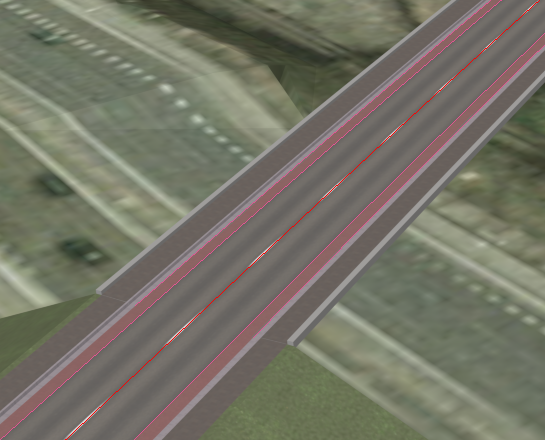

이제 모든 도로 표시가 표시됩니다.
주: 개별 도로 표시 오브젝트에 대해 수직 이동을 로컬로 설정할 수도 있지만 일반적으로 장면 전체에 대해 설정하는 것이 가장 좋습니다.
자전거 차선에 대한 표시 만들기:
- Civil View 메뉴에서 Civil View 도로 표시 스타일 편집기를 선택합니다.

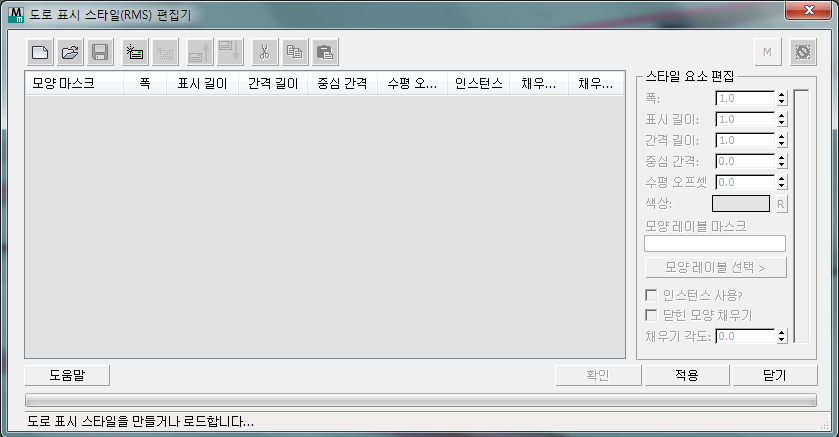

3ds Max에 RMS(도로 표시 스타일) 편집기 대화상자가 열립니다.
- 요소 리스트 위의 도구 모음에서
(새 요소 추가)를 클릭합니다. 3ds Max에서 모양 항목을 리스트에 추가합니다.
- 편집기 대화상자의 오른쪽에 있는 스타일 요소 편집 그룹에서 간격 길이를 1.0으로 변경합니다.
스타일 요소 편집 그룹의 오른쪽에 있는 미리 보기가 업데이트되어 새로운 파선 도로 표시를 보여줍니다.
- 모양 레이블 마스크 필드에서 항목을 "Shape01" 에서 *cyclepathin*로 변경합니다(별표를 생략하면 안 됨).
이 와일드카드 문자열은 자전거 경로의 모든 내부 테두리를 선택합니다.
- 적용을 클릭합니다.
이제 파선이 주기 경로의 가장자리에 나타납니다.
주기 경로 스타일로 저장할 수 있도록 중심선 스타일 만들기:
- 요소 리스트 위의 도구 모음에서 (새 요소 추가)를 다시 클릭합니다.
3ds Max에서 또 다른 모양 항목을 리스트에 추가합니다.
- 모양 레이블 마스크 필드에서 항목을 "Shape01"에서 *centreline*으로 변경합니다.
이 와일드카드 문자열은 중심선을 선택합니다.
- 스타일 요소 편집 그룹에서 다음과 같이 설정을 변경합니다.
- 표시 길이: 3.0
- 간격 길이: 7.0
이러한 값은 이전에 설정한 값과 동일하지만 여기에 입력하면 스타일을 저장하여 나중에 사용할 수 있습니다.
- 적용을 클릭합니다.
3ds Max에서 중심선 표시를 업데이트합니다.
도로 표시 스타일 저장:
- 요소 리스트 위의 도구 모음에서
(스타일 저장)을 클릭합니다. - 3ds Max에 메시지가 표시되면 스타일 이름을 myroadway_markings.rms로 지정합니다.
- 확인을 클릭하여 SOS(도로 표시 스타일) 편집기를 닫습니다.
3ds Max에 대화상자를 닫을지를 묻는 메시지가 표시되면 예를 클릭합니다.
작업 저장:
- 장면을 my_roadway_markings.max로 저장합니다.
