코리더 솔리드를 추출하려면

  1. 코리더 또는 코리더 참조를 포함하는 도면을 엽니다.
  2. 도면에서 코리더를 선택합니다.
  3. 코리더 코리더 도구 패널 코리더 솔리드 추출 찾기을 클릭합니다.

    다음 프롬프트가 표시됩니다.

    솔리드로 내보낼 코리더 영역 또는 [모든 폴리곤 영역 내 측점 범위]를 선택합니다.
  4. 다음 중 하나를 수행합니다.

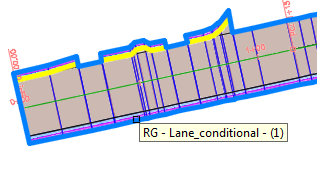

    • 코리더 영역을 선택합니다. 커서를 코리더 위로 이동하면 영역이 강조 표시되고 영역 이름이 툴팁에 표시됩니다.

      주: 다른 명령행 옵션이 현재 활성화된 경우 영역별로 적용되도록 R를 입력하여 이 옵션을 활성화합니다.
      선택 세트를 완료한 후 Enter 키를 누릅니다.

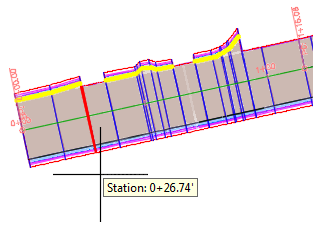

    • S를 입력하여 측점 범위를 지정하고, 측점 범위를 정의할 영역을 선택한 다음, 도면에서 선택하거나 명령행에서 값을 입력하여 측점 범위를 지정합니다.

    • P 를 입력하여 기존의 닫힌 폴리곤 안을 선택합니다.

      선택 세트를 완료한 후 Enter 키를 누릅니다.
    • A를 입력하여 모든 코리더 영역을 선택합니다.

    코리더 형상선 추출 마법사가 표시됩니다.

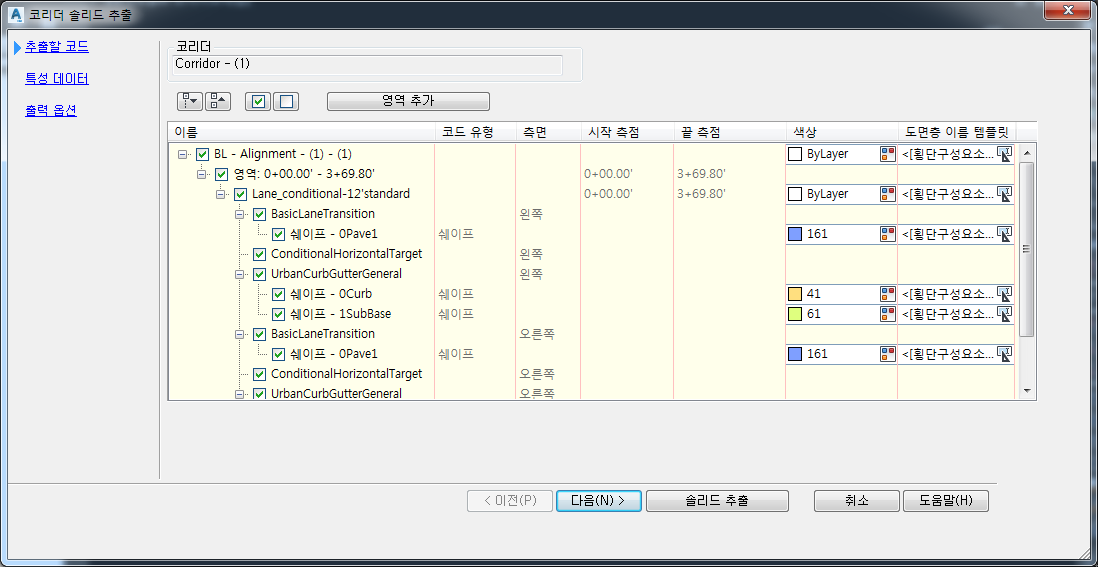

  5. 코리더에서 솔리드 작성 마법사의 추출할 코드 페이지에서 다음을 설정합니다.
    • 표준횡단, 쉐이프 또는 링크에 대한 색상 설정을 지정합니다. 아이콘을 클릭하여 선택한 표준횡단, 쉐이프 또는 링크에 대한 색상 선택 대화상자를 엽니다. 팔레트의 색상을 추출할 쉐이프 및 링크에 지정합니다.
      팁: 하나의 쉐이프 또는 링크에 대한 색상을 설정한 후 상황에 맞는 메뉴를 열고 모든 계열 노드에 설정 적용을 클릭합니다. 이렇게 하면 여러 쉐이프 및 링크 설정을 신속하게 동기화할 수 있습니다.
    • 표준횡단, 쉐이프 또는 링크에 대한 도면층 이름 지정 구조를 지정합니다. 을 클릭하여 이름 템플릿 대화상자를 엽니다. 특성 필드 리스트에서 사용할 도면층 이름 지정 구조를 설정하고 삽입을 클릭합니다.
      팁: 확장된 이름 지정 구조(예: <[구성 영역 이름]><[횡단구성요소 이름]><[쉐이프 코드]>)를 설정하려면 연속해서 리스트에서 각 특성을 선택한 후 삽입을 클릭합니다.
  6. 특성 데이터 페이지에서 추출된 솔리드와 연관시킬 특성 세트 정의를 지정합니다. 각 특성 세트 정의를 클릭한 다음 추출된 솔리드에 대해 볼 수 있는 각 특성에 대한 가시적 확인란을 선택합니다.
    팁: 그리드에서 오른쪽 버튼을 클릭하고 추가를 선택하여 코리더 특성 데이터 - 사용자 정의 세트에 정의를 추가할 수 있습니다.
    주: 가시적 확인란은 AutoCAD 특성 팔레트의 확장 데이터 탭 또는 Autodesk ® Navisworks®와 같은 기타 응용프로그램에서 특성이 표시되는지 여부를 제어합니다.
  7. 출력 옵션 페이지에서 다음을 설정합니다.
    • 추출할 객체 유형(예: 본체, 솔리드 또는 스윕된 솔리드)을 지정합니다.
      주: 링크는 항상 솔리드가 아닌 본체로 내보냅니다(작성하기 위해 선택하는 객체 유형과 상관 없음).
      주: 코리더에서 AutoCAD 본체를 추출하기로 선택한 경우 쉐이프 및 링크를 사용하여 코리더가 구성되는 방식과 일치하는 모형을 생성합니다. AutoCAD 본체는 시각적으로 AutoCAD 솔리드와 유사하지만 본체를 추출하는 데 일부 제한 사항이 있습니다. 예를 들어, 질량 특성 계산과 같은 기능은 AutoCAD 본체에서 사용할 수 없습니다.
    • 출력 대상 옵션 중 하나를 선택합니다.
    • 솔리드가 코리더에 동적으로 유지되는지 여부를 지정합니다.
  8. 솔리드 추출을 클릭합니다.
