횡단구성요소에 대한 표준 쉐이프 코드 정보

표준 코드 세트는 AutoCAD Civil 3D 코리더 모델링 횡단구성요소에서 사용되는 쉐이프 구성요소의 표시와 동작을 정의합니다.

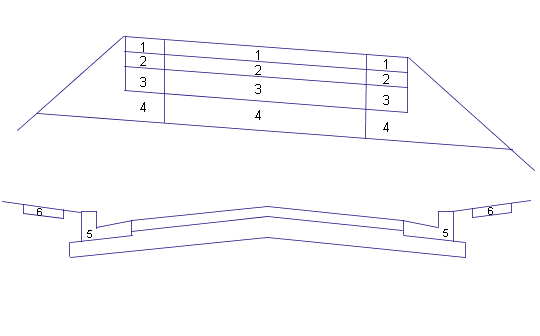

다음 그림은 연석과 침수로로 분할되지 않은 도로를 정의하는 횡단구성요소의 일부 표준 쉐이프 코드 위치를 보여 줍니다.

연석 및 측수로로 분할되지 않은 도로

아래 표에서는 표준횡단 예 그림에 사용된 표준 쉐이프 코드의 이름을 표시하고 설명합니다.

쉐이프 코드

번호

코드

설명

1

표층1

포장된 횡단에서 정지 계획선과 첫 번째 포장 지표면 사이의 닫힌 쉐이프입니다.

2

표층2

포장된 횡단에서 첫 번째 및 두 번째 포장 지표면 사이의 닫힌 쉐이프입니다.

3

기준

포장된 횡단에서 두 번째 포장 지표면과 기준 지형 사이의 닫힌 쉐이프입니다.

4

하위 기준

포장된 횡단에서 기준 지표면과 하위 기준 지표면 사이의 닫힌 쉐이프입니다.

5

연석

콘크리트 연석 또는 연석과 측수로 내의 닫힌 면적입니다.

6

인도

콘크리트 인도 내의 닫힌 면적입니다.

모든 실제 코드 번호, 코드 이름 및 간단한 코드 설명을 보려면 메모장에서 C:\ProgramData\Autodesk\C3D <버전>\kor\C3DStockSubassemblyScripts.codes를 엽니다.
