조건부 표준횡단에 대해 작업하려면

조건부 표준횡단을 작성하려면

  1. 하나 이상의 횡단구성요소를 포함하는 표준횡단을 작성합니다.
  2. 도구 팔레트에서 원하는 조건부 횡단구성요소를 클릭합니다. 예를 들어 조건부 도구 팔레트에 있는 조건부 절토 또는 성토 횡단구성요소를 선택할 수 있습니다.
  3. 특성 팔레트에서 횡단구성요소의 측면, 배치 폭, 배치 기울기, 유형 및 최소₩최대 거리 매개변수를 설정하여 해당 매개변수가 적용되어야 하는 조건을 표시합니다. 예를 들어 아래 테이블에는 성토 상황에서 조건부 절토 또는 성토 횡단구성요소에 대해 이러한 매개변수를 설정하는 방법이 표시되어 있습니다. 구성하려는 조건의 유형에 따라 이러한 설정을 다르게 지정할 수 있습니다.
    매개변수 설명
    측면 왼쪽 횡단구성요소가 삽입되는 표준횡단 또는 코리더의 측면을 지정합니다.
    배치 폭 20.0000’ 배치 모드에서 이 횡단구성요소를 나타내기 위해 그리는 선의 길이를 지정합니다. 이 매개변수를 배치 기울기 매개변수와 함께 사용하면 조건부 절토 또는 성토 횡단구성요소와 이에 부착되는 횡단구성요소를 배치할 수 있습니다. 하지만 이 매개변수는 코리더 모형에서 표시되지 않거나, 이 모형에 어떠한 영향도 미치지 않습니다.
    배치 기울기 4.000:1 배치 모드에서 이 횡단구성요소를 나타내기 위해 그리는 선의 기울기를 지정합니다. 이 매개변수를 배치 폭 매개변수와 함께 사용하면 조건부 절토 또는 성토 횡단구성요소와 이에 부착되는 횡단구성요소를 배치할 수 있습니다. 하지만 이 매개변수는 코리더 모형에서 표시되지 않거나, 이 모형에 어떠한 영향도 미치지 않습니다.
    유형 성토 탐지된 후속 지정 횡단구성요소가 표준횡단에 적용될 조건 유형을 지정합니다.
    최소 거리 0.0000’ 절토 또는 성토(유형) 깊이가 이 두 값 사이에 있는 경우에 후속 횡단구성요소가 표준횡단에 적용됩니다.
    최대 거리 5.0000’
    주: 조건부 절토 또는 성토 횡단구성요소에 대해 배치 폭배치 기울기 매개변수만 배치 뷰의 횡단구성요소 모양에 영향을 줍니다. 이러한 매개변수를 사용하면 조건부 횡단구성요소 및 해당 조건부 횡단구성요소에 부착되어 있는 횡단구성요소의 위치를 지정할 수 있지만 코리더 모형에는 영향을 주지 않습니다.
  4. 원하는 경우 표준횡단의 동일한 측면에 더 많은 조건부 횡단구성요소를 추가할 수 있습니다.
  5. 표준횡단의 반대쪽 측면을 원하는 대로 구성합니다. 하나 또는 두 개의 측면에 조건부 횡단구성요소를 추가할 수 있습니다.
  6. 표준횡단에 횡단구성요소 추가가 완료되면 Esc 키를 눌러 횡단구성요소 배치 모드를 종료합니다.

    다음은 조건부 표준횡단의 각 횡단구성요소에 설명하는 이름을 지정하는 단계입니다. 횡단구성요소에 의미 있는 이름을 지정하면 대상을 지정할 때 해당 횡단구성요소를 더 쉽게 식별할 수 있으며 통합관리횡단구성요소 집합에서 횡단구성요소를 식별할 수 있습니다.

조건부 횡단구성요소에 의미 있는 이름을 지정하려면

  1. 도면에서 조건부 표준횡단을 마우스 오른쪽 버튼으로 클릭하고 표준횡단 특성을 선택합니다.
  2. 표준횡단 특성 대화상자에서 구성 탭을 클릭합니다.

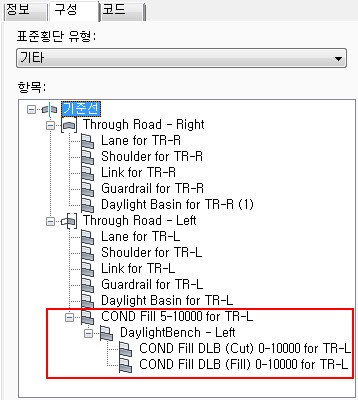

    표준횡단의 한쪽 측면에 추가된 횡단구성요소에 기본 이름이 표시된 다음 해당 이름이 추가된 측면이 표시됩니다.

  3. 항목 리스트에서 표준횡단의 왼쪽 측면에 있는 조건부 횡단구성요소를 선택합니다. 다시 클릭하여 문자를 강조 화면표시합니다. 탐지하도록 설정된 조건의 유형을 나타내도록 이름을 변경합니다. 다음 예에서는 첫 번째 조건부 횡단구성요소의 이름이 COND Fill 0-5 for TR-L로 변경되었습니다. 이 예에서 COND는 조건부 횡단구성요소임을 나타냅니다. Fill은 해당 조건부 횡단구성요소를 활성화하는 조건의 유형을 나타냅니다. 0-5는 찾으려는 성토 조건의 최소 및 최대 거리 값을 나타냅니다. 이 예에서 TR-L은 이 특정 횡단구성요소가 연관되어 있는 상위 표준횡단의 이름에 대한 참조입니다(이 경우 "통과 도로" 또는 "TR" 및 "왼쪽 측면" 또는 "L").
  4. 표준횡단에 있는 다른 모든 조건부 횡단구성요소의 이름을 의미 있는 이름으로 바꿉니다.
  5. 확인을 클릭합니다.

조건부 횡단구성요소에 의미 있는 이름을 지정한 후의 마지막 단계는 코리더 대상을 설정하는 것입니다.
