Inventor 조립품을 BIM 컨텐츠로 준비 정보

ACE 산업에서 사용되는 제품의 제조업자는 BIM 요구사항과 호환되는 모형을 생산할 수 있습니다.

Autodesk Revit과 같은 BIM 소프트웨어 사용자가 사용하도록 단순화된 모형이 제공될 수 있습니다.

Autodesk Inventor 및 Autodesk Configurator 360(C360)은 함께 작동하여 BIM 호환 컨텐츠를 작성하고 사용하기 쉬운 웹 인터페이스를 통해 이러한 컨텐츠가 제공될 수 있도록 지원합니다.

Autodesk Inventor를 사용하여 최대한 상세하게 모형을 작성한 다음 단순화된 모형에 사용할 BIM 표현을 준비합니다.

C360을 사용하여 웹에 모형을 게시합니다. 그러면 AEC 사용자는 웹에서 상세 모형을 보고 적절히 구성할 수 있으며, Revit 또는 기타 BIM 소프트웨어에서 사용할 수 있는 형식의 단순화된 모형을 다운로드할 수 있습니다.

Inventor 조립품 준비

완전히 상세하고 구성 가능한 Inventor 제품 모형을 작성합니다.
1. 규칙 기반 iLogic을 사용하여 모형을 작성합니다. iLogic 규칙은 매개변수로 작동할 수 있으며 매개변수는 지정 값 또는 범위로 제한할 수 있습니다.
2. 간단한 iLogic '양식'을 사용하여 AEC 사용자가 볼 수 있는 매개변수를 제어합니다.
  iLogic에 대한 자세한 내용은 다음 항목을 참조하십시오.

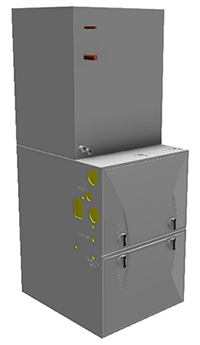

내보낸 BIM 모형에서 보이는 컨텐츠만 포함하는 DVR(설계 뷰 표현)을 작성하여 모형을 단순화합니다. 최상위 단계와 부분조립품 모두에 해당합니다. 각 레벨에서 다음 구성요소를 숨겨야 합니다.
1. Revit 사용자, 건축가 등의 구성요소는 사용자에게 보이지 않습니다.
2. 지적 재산권 나타내기
3. 조임쇠 및 크기/기능 등을 표시할 필요가 없는 작은 부품들의 시각적 프리젠테이션에는 크게 영향을 미치지 않습니다.
뷰 표현에 대한 자세한 정보는뷰 표현을 작성, 편집 및 복원하려면을 참고하십시오.
최상위 조립품부터 각 부분조립품에는 다음의 BIM 관련 설계 뷰 표현이 포함되어 있습니다.
1. 구성요소에 선택 우선순위를 설정합니다.
2. 부분조립품을 마우스 오른쪽 버튼으로 클릭하고 표현을 선택합니다.
3. 대화상자에서 BIM 모형용으로 작성된 설계 뷰 표현을 선택합니다.
4. 확인을 클릭합니다.
5. 최상위 단계 DVR의 이름을 "BIM"으로 바꿉니다. C360이 DVR을 내보내기 용도로 사용하므로 DVR의 이름을 "BIM"으로 바꿔야 합니다. 최상위 단계 조립품에서만 이름을 바꿔야 하지만 부분조립품에서도 같은 이름을 사용하여 일관성을 유지할 수 있습니다.
  주: 모형을 저장할 때 C360에서 활성 DVR이 표시됩니다. BIM 형식으로 내보내는 경우 BIM DVR을 사용합니다. 이를 통해 AEC 사용자에게 상세 모형을 제공할 수 있지만 AEC 사용자는 단순화된 모형을 내보내서 사용할 수 있습니다.
Inventor BIM Exchange 환경에서 MEP 제작 도구를 사용하여 필요한 BIM 커넥터를 추가합니다. 자세한 내용은 다음을 참고하십시오.
빌딩 구성요소 내보내기를 사용하여 다음을 수행합니다.
1. 제품에 BIM의 메타데이터를 추가합니다. Inventor에서 다음으로 액세스할 수 있습니다.
  1. 검색 가능한 Revit Omniclass 리스트(제품을 Revit 용어로 지정할 수 있음)
  2. 내보내려는 모형 특성
2. 모형 방향과 삽입점을 지정합니다.
3. 빌딩 구성요소 내보내기 대화상자 하단에서 "변경 사항 적용"을 클릭하여 새 BIM 파일을 작성하지 않고 변경 사항을 저장합니다.
권장: "RevitFamilyTypeName"라는 iProperty를 작성합니다. 이 값은 Revit에서 패밀리 유형 이름으로 사용됩니다. 이 특성값은 정적 문자열이 되거나 iLogic 규칙을 사용하여 프로그래밍 방식으로 할당되어 제공된 매개변수 값을 고유하게 만들 수 있습니다.

Configurator 360으로 업로드

C360에서 모형을 사용할 준비가 되면 Inventor에서 모형을 열고 Autodesk 360 탭에서 Configurator 360으로 업로드를 클릭합니다.

주: C360을 사용하려면 서브스크립션이 필요합니다. subscription이 없으면 평가판을 시작하라는 메시지가 표시됩니다. 또는 다른 사용자가 C360 관리자인 경우 모형을 압축한 후 C360 웹 인터페이스를 통해 업로드할 수 있습니다.

다음 단계에 대한 자세한 내용은 Configurator 360 도움말 항목을 참고하십시오.

요청 시 BIM 컨텐츠 작업
최종 사용자 모형 구성

OmniClass란 무엇입니까?

"시공 분류 시스템(OmniClass™ 또는 OCCS)은 시공 산업을 위한 분류 시스템입니다. OmniClass는 라이브러리 재질, 제품 문헌 및 프로젝트 정보 구성부터 전자 데이터베이스를 위한 분류 구조 제공에 이르는 다양한 분야에서 유용하게 사용됩니다."

OmniClass에 대한 자세한 내용을 보려면 www.omniclass.org로 이동하십시오.
