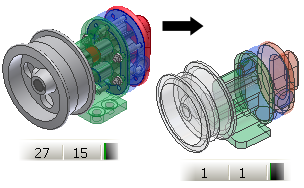

형상단순화를 사용하여 조립품의 단순화된 단일 부품 표현을 작성함으로써 하위 공정 조립품 또는 응용프로그램의 용량과 성능을 개선합니다. 형상단순화를 사용하면, 백그라운드에서 파생 구성요소 명령을 사용하여 조립품에서 단일 부품을 작성할 수 있습니다. 형상단순화는 효율성을 최대로 높이기 위해 기존 설계 뷰 또는 세부 수준 표현을 사용할 수 있습니다. 가시적인 구성요소만 계산됩니다.
형상단순화 부품은 파생 구성요소 매커니즘을 사용하여 조립품으로부터 단순화된 부품 파일을 작성합니다. 형상단순화 명령은 구성요소 제거 및 구멍 패치를 토대로 한 규칙의 이점을 제공합니다. 형상단순화 곡면 복합(기본 설정)은 형상단순화 솔리드보다 빠르게 디스크에서 가장 작은 파일을 작성하고 계산합니다. 곡면 복합은 메모리를 덜 사용하고 조립품을 사용할 때 향상된 성능을 제공합니다.
형상단순화 곡면 복합은 원래 구성요소 모양을 모두 유지하고 스레드 그래픽과 같은 기타 시각적인 피쳐를 유지할 수 있습니다. 형상단순화를 작성하기 전에 형상단순화 부품이 계산되는 경우 모든 해당 형상단순화 부품은 원래 조립품의 질량 특성을 저장합니다.
곡면 복합 부품은 간섭 및 충돌 탐지 작업에 포함되지 않습니다. 단면도에서는 복합 부품을 사용하지 마십시오.
형상단순화의 이점은 다음과 같습니다.
형상단순화 부품을 작성한 다음 해당 부품을 세부 수준에서 조립품 대체로 사용하는 데 활용할 수 있는 워크플로우가 세 가지 있습니다.
형상단순화 부품은 파생 부품 파일입니다. 이 부품을 편집하려면 해당 파일을 열고 파생 부품의 검색기에서 조립품을 마우스 오른쪽 버튼으로 클릭하고 파생 조립품 편집을 선택합니다. 작성 후 형상단순화 부품이 필요한 상세 크기를 포함할 때까지 형상단순화 부품을 수정하면 매우 유용합니다.
