이 섹션에서는 Autodesk Moldflow Insight - 솔버 내에서 입력된 형상의 다양한 형식에 따라 발생하는 사안을 설명합니다.
- 기본 CAD 형식
- 기본 CAD 형식은 Autodesk Moldflow Insight 내에서 작업하는 데 가장 적합한 형식입니다.
기본 CAD 형식은 표면으로 이어지는 면과 연결에 대한 정보를 제공합니다. 이러한 정보를 사용하면 예를 들어 *.iges 또는 *.stl보다 모델을 훨씬 강력하게 제어하고 메쉬의 품질 및 평탄화를 개선할 수 있습니다.
그러나 이러한 형식에는 종종 많은 결함이 포함되므로 CAD 모델을 사용할 때는 주의해야 합니다. CAD 모델의 결함은 메쉬 오류를 초래하고 결과의 정확도를 저하시킵니다.
CAD 형식에서 발견되는 일반적인 결함은 다음과 같습니다.
- 면 사이가 연결되지 않음
- 곡선 피처에 슬라이버가 있음

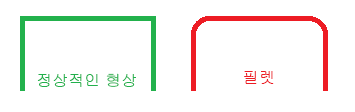

CAD 형상을 가져오기 전에 수정하고 단순화하십시오. 예를 들어 Autodesk Moldflow CAD Doctor 또는 Autodesk SimStudio Tools를 사용할 수 있습니다. 작은 피처에 각별한 주의를 기울이십시오. 해석 관점에서 쓸모가 없는 경우 삭제하고, 실제로 유지해야 하는 경우 줄이고 평탄화하십시오. 노드 밀도를 증가시키는 필렛을 발견할 수도 있습니다.
이러한 필렛을 제거하여 요소 카운트를 줄일 수 있지만 이는 선택 사항입니다.
- IGES 형식
-
*.iges 형식은 면에 대한 정보를 제공하지만 연결이나 바디에 대한 정보는 제공하지 않습니다. *.iges 모델에는 다른 특정 메숴가 사용됩니다.
*.iges 모델의 메쉬를 생성하는 동안 주 목표는 표면 메쉬의 최대 품질 표준을 달성하는 것입니다. *.iges 모델로 작업할 때 고려할 세 가지 기본 변수가 있습니다.
- STL 형식
-
*.stl 파일 형식은 삼각형에 대한 정보만 제공하고 연결, 면, 표면 또는 바디에 대한 정보는 제공하지 않습니다. *.stl 파일에서 메쉬를 최적화하는 데 사용할 기본 메쉬 변수는 전역 모서리 길이입니다.
Autodesk Moldflow Insight에서 *.stl 모델의 메쉬를 생성하는 데에는 특정 메숴가 사용됩니다. 그러나 입력의 특성 때문에 좋은 품질의 결과를 얻기가 쉽지 않습니다.
