요소 형상

Autodesk Moldflow 해석의 정확도는 메쉬 요소의 형상에 따라 다릅니다.

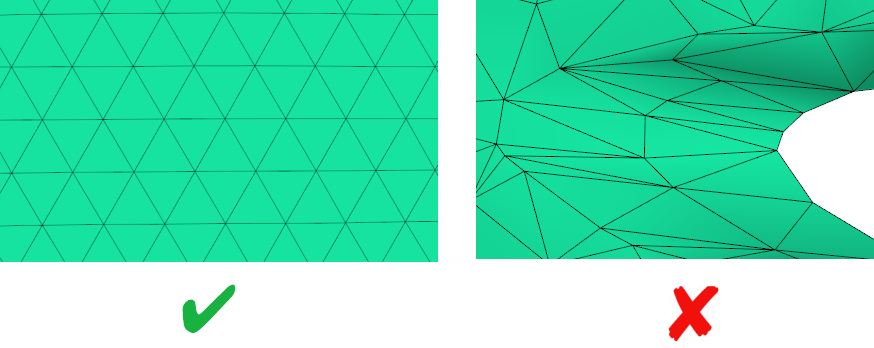

이상적으로는 삼각형이 등변에 가까워야 합니다. 종횡비 또는 중심 근접성이 너무 높은 요소는 계산의 정확도에 영향을 줍니다.

진단

모델을 시각적으로 검사하거나 종횡비 진단 도구를 사용하여 요소 형상의 문제를 탐지할 수 있습니다.

솔루션

높은 종횡비 및 중심 근접성은 매우 작은 피처, 슬라이버 또는 필렛으로 인해 발생하는 경우가 많습니다.

• 결함을 일으키는 피처가 해석에 필수적이지 않으면 해당 피처를 제거하여 단순하면서도 정상적으로 작동하는 모델을 만드십시오.
• 모델을 단순화할 수 없으면 로컬 메쉬 밀도 도구를 사용하여 결함이 있는 영역에 로컬 메쉬 변수를 지정하십시오.
