Autodesk Nastran In-CAD의 유한 요소

Autodesk Nastran In-CAD는 작성된 형상에서 유한 요소 모형을 구성하는 사용 가능한 요소 범위를 제공합니다. Autodesk Nastran In-CAD에서 사용할 수 있는 세 가지 기본 유한 요소 그룹이 있습니다.

• 솔리드
• 쉘
• 선

Autodesk Nastran In-CAD는 다음과 같은 여러 메쉬 결합을 지원합니다.

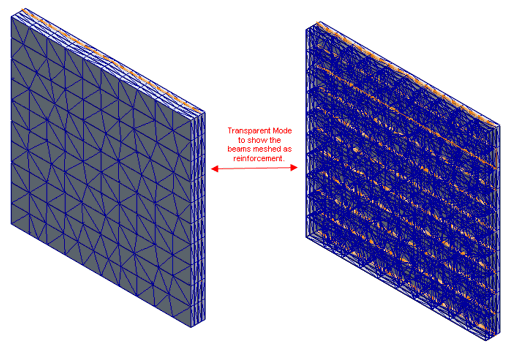

• 솔리드-빔 결합 메쉬. 예를 들어 아래 그림에 나와 있는 것처럼 해당 모서리를 선택하여 철근 빔이 솔리드 메쉬에서 메쉬되는 콘크리트 슬래브 사례입니다.



• 쉘-빔 결합 메쉬. 다음은 쉘과 빔의 결합 메쉬에 대한 두 가지 다른 사례입니다.

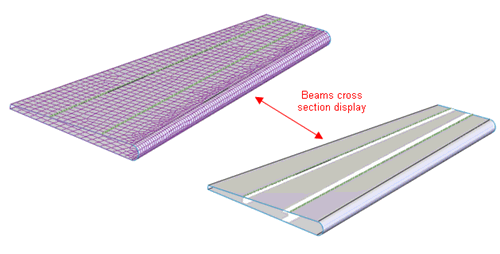

  • 예 1: 아래 나와 있는 것처럼 쉘로 메쉬된 스킨이 포함된 비행기 날개 및 C 횡단면이 포함된 빔으로 메쉬된 C 스파

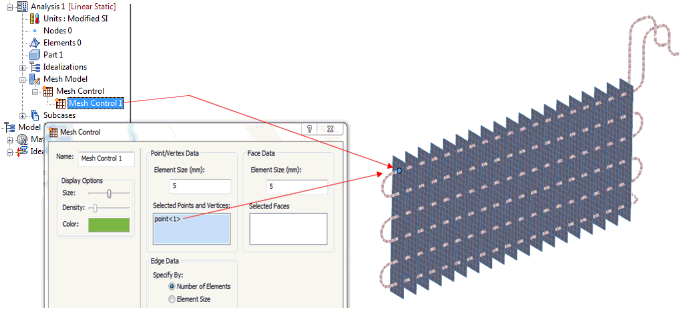

  • 예 2: 쉘로 메쉬된 판으로 구성된 열 교환기 및 파이프 요소로 메쉬된 교차하는 튜브/파이프. 연결하려면 아래 그림에서 설명한 대로 메쉬 컨트롤을 사용하여 교차하는 3D 점을 생성해야 합니다.

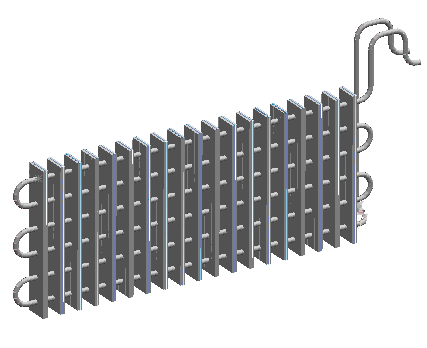

    아래는 횡단면이 표시된 열 교환기입니다.

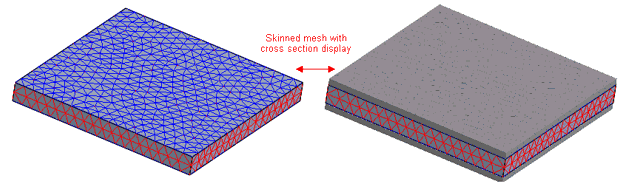

• 솔리드-쉘 결합 메쉬는 스킨 처리된 메쉬로 잘 알려져 있습니다. (Autodesk Nastran In-CAD의 튜토리얼 32 메쉬 팁 및 기술 - 사례 3 - 스킨 처리된 메쉬를 참조하십시오.)

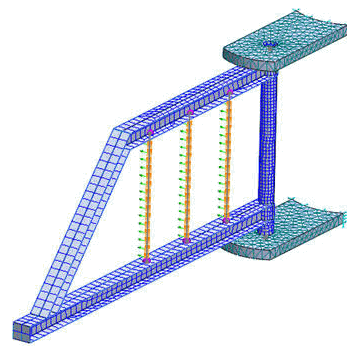

• 솔리드-쉘-빔 결합 메쉬는 혼합 메쉬로 잘 알려져 있습니다. (Autodesk Nastran In-CAD의 튜토리얼 32 메쉬 팁 및 기술 - 사례 4 - 혼합 메쉬를 참조하십시오.)

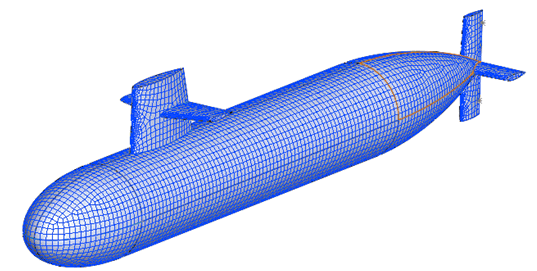

• 쉘-쉘 결합 메쉬는 쉘 연속 메쉬로 잘 알려져 있습니다.
