조립품 해석에서 비선형 접촉 해석을 수행하려면 표면 접촉을 생성해야 합니다.
수동 접촉 명령 위치(SolidWorks):
다음 두 가지 방법으로 표면 접촉 대화상자에 액세스할 수 있습니다.
다음과 같은 대화상자가 열립니다. 대화상자에서 자동 또는 수동 중 어떤 옵션을 활성화하는지에 따라 모양이 달라집니다.
자동 모드:
수동 모드:
표면 접촉 양식에는 다음과 같은 기본 섹션이 있습니다.

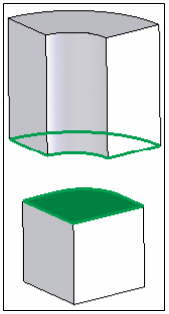

비대칭 접촉의 경우 슬레이브 도면요소의 노드가 마스터 접촉 표면을 통과할 수 없습니다. 대칭 접촉의 경우에도 이와 동일하게 적용되며 마스터 도면요소의 노드 또한 슬레이브 표면을 통과할 수 없습니다.
이 양식의 다른 섹션은 선택한 접촉 유형(자동 또는 수동)에 따라 약간 달라집니다. 표면 접촉 양식에서 사용할 수 있는 다른 섹션에 대한 자세한 정보를 보려면 페이지 아래쪽에 있는 링크를 따라 이동합니다.
수동으로 정의된 접촉 쌍이 트리의 모델 분기에 있는 표면 접촉 아래에 추가됩니다. 접촉 쌍을 작성할 때 다음 옵션이 활성화됩니다.
해석에 추가
접촉 쌍이 트리의 해석 분기에 있는 표면 접촉 아래에도 포함됩니다. 표면 접촉 쌍이 트리의 해석 분기에 추가되면 모델 분기로 이동하지 않고도 상황에 맞는 메뉴를 통해 해석에 대한 새로운 표면 접촉을 작성할 수 있습니다.
Autodesk Nastran 모델 트리의 모델 분기에서 해석 분기로 표면 접촉을 끌어서 놓거나 복사하여 붙여넣을 수 있습니다.

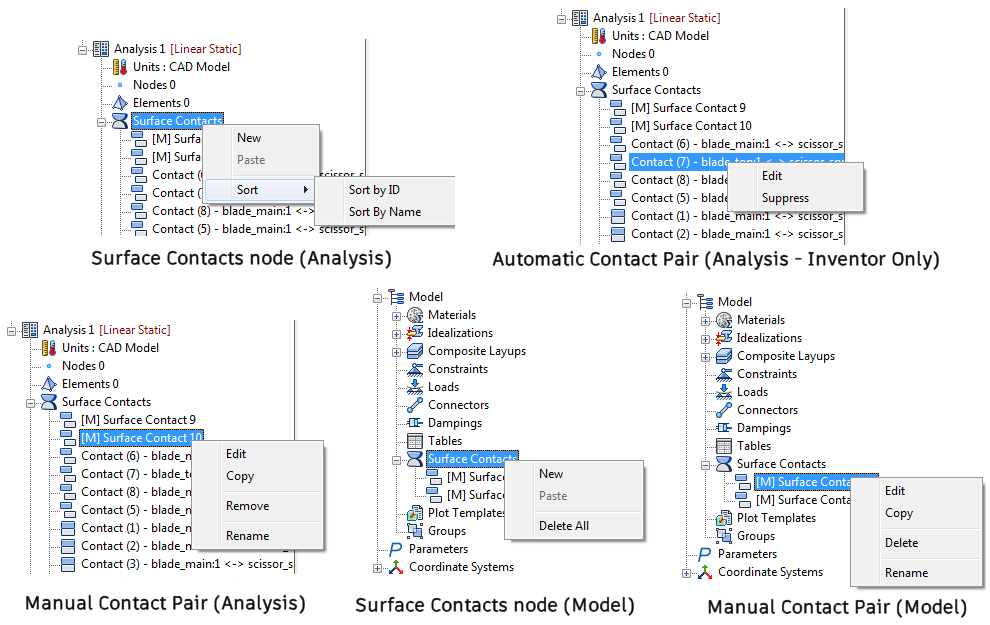

표면 접촉에 대한 상황에 맞는 메뉴는 마우스 오른쪽 버튼으로 클릭하는 도면요소(표면 접촉 그룹 제목, 자동으로 생성된 접촉 쌍 또는 수동으로 지정한 접촉 쌍)에 따라 다릅니다.
'그룹-편집' 기능을 사용하여 동시에 여러 접촉 표면을 선택하여 편집할 수 있습니다. 공통 특성은 한 번 변경하면 선택한 모든 접촉에 변경 사항이 적용됩니다. 수정 중인 설정이 선택한 모든 쌍에 공통적으로 적용되는 한, 각 접촉 쌍을 개별적으로 편집할 필요가 없습니다.
