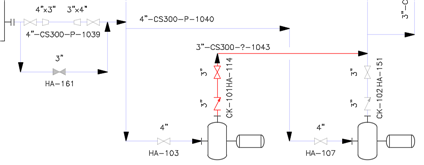

P&ID 페인터

파이프 선 그룹 특성 값과 일치하는 색상으로 P&ID 구성요소를 표시할 수 있습니다.

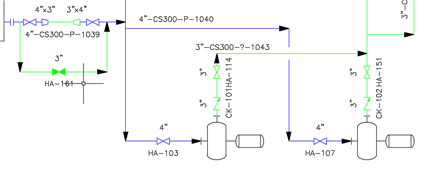

예를 들어 크기별로 페인팅할 수 있습니다. 위에 3" 선은 녹색으로, 4" 선은 파란색으로 표시됩니다.

프로젝트 설정에서 사용자 페인트 스타일을 작성할 수도 있습니다.

예를 들어, 비어 있거나 예기치 않은 서비스를 빨간색으로 표시하는 페인터 스타일(위에 표시됨)을 작성할 수 있습니다. 사용자 스타일은 올바르게 설정된 선을 흐리게 표시(투명도 사용)하여 빨간색 선을 강조할 수도 있습니다.

자세한 내용은 P&ID 페인터 정보를 참조하십시오.

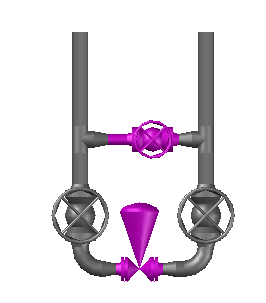

다중포트 밸브

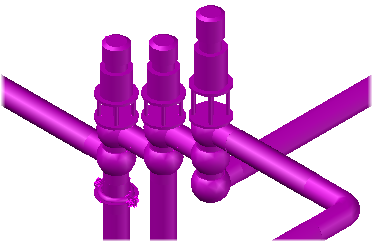

이제 식품, 음료 및 제약 업계에서 사용되는 다중 포트(위생 다중 레벨) 밸브가 지원됩니다. Autodesk App Store의 컨텐츠 팩에서 밸브 및 호환되는 파이프를 사용할 수 있습니다.

예를 들어 SS304, SS316L 및 Alfa Laval 밸브가 포함된 Pharma 컨텐츠 팩과 Tuchenhagen 컨텐츠 팩을 다운로드할 수 있습니다.

자세한 내용은 다중 포트(위생) 밸브를 참조하십시오.

인장된 파이프 절곡부

용접으로 연결된 파이프 및 절곡부
인장된 파이프 그룹

자세한 내용은 파이프 절곡부 정보을(를) 참조하십시오.

등각투영 참조 치수

빔 중심선에 대한 참조.

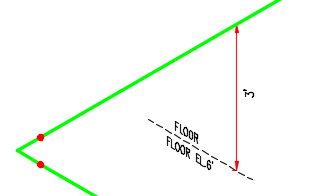

바닥 고도에 대한 참조.

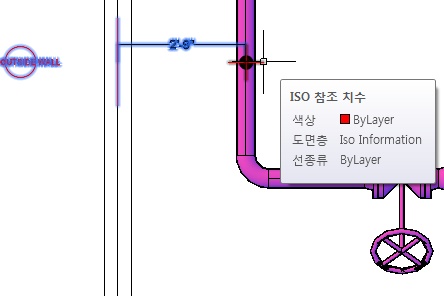

등각투영 참조 치수를 사용하면 ISO 도면에서 파이프 선의 일부분이 아닌 3D 모형의 객체를 문서화할 수 있습니다.

ISO 참조 치수는 3D 모형에 배치되며 ISO 도면에 추가할 참조 치수의 미리보기를 표시합니다. ISO 참조 치수를 선택하거나 강조하면 미리보기가 표시됩니다.

자세한 내용은 등각투영 참조 치수 정보 및 ISO 기호 및 참조 설정을 참조하십시오.

ISO 스타일 마이그레이션

기존 2016 프로젝트 마이그레이션 시 새로운 기능에 대한 ISO 스타일 및 기호 라이브러리 지원(예: 등각투영 참조 치수 및 다중 포트 밸브)이 이제 자동으로 추가됩니다. 이전 릴리즈에서는 ISO 스타일을 수동으로 업데이트해야 했습니다.

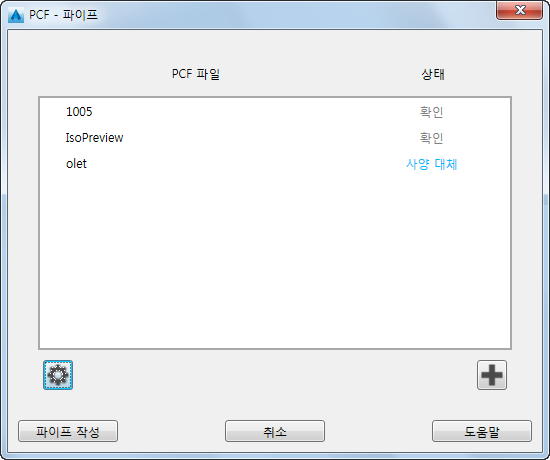

PCF - 파이프

PCF - 파이프는 리본에서 사용할 수 있습니다.

AutoCAD Plant 3D 또는 다른 프로그램에서 작성한 PCF 파일을 가져올 수 있습니다.

3D 모형으로 가져온 SampleIsoPreview.pcf

자세한 내용은 3D 모형으로 PCF 파일 가져오기 정보를 참조하십시오.

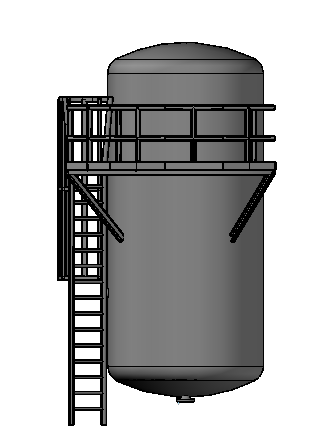

장비 모델링

이제 3D 모형에 장비 자르기를 추가할 수 있습니다. 새로운 장비 자르기에는 다음이 포함됩니다.

용기 지름과 같은 일반 치수가 사용하는 획득 모드에서는 지름을 한 번 업데이트하면 용기의 나머지 부분이 그에 따라 업데이트됩니다.

주 원통의 지름을 설정하면 용기 헤드 및 자르기 지름도 업데이트됩니다.

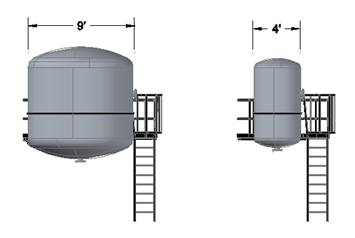

예를 들어 쉐이프 하나의 지름만 9'에서 4'로 변경해도 연결된 모든 쉐이프가 업데이트되며 부착된 자르기가 조정됩니다.

새로운 장비 자르기 기능 외에, 용기 헤드에 대한 반 타원형 및 납작 머리 쉐이프도 추가되었습니다. 일부 헤드 쉐이프에 두께가 추가되었습니다. 새 매개변수를 설정하려면 기존 헤드 쉐이프를 먼저 제거해야 할 수 있습니다.

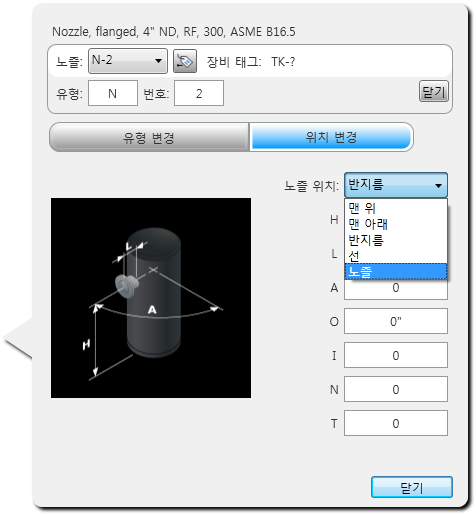

이제 노즐을 더 큰 다른 노즐에 직접 연결할 수 있습니다.

자세한 내용은 장비 쉐이프 자르기 정보를 참조하십시오.

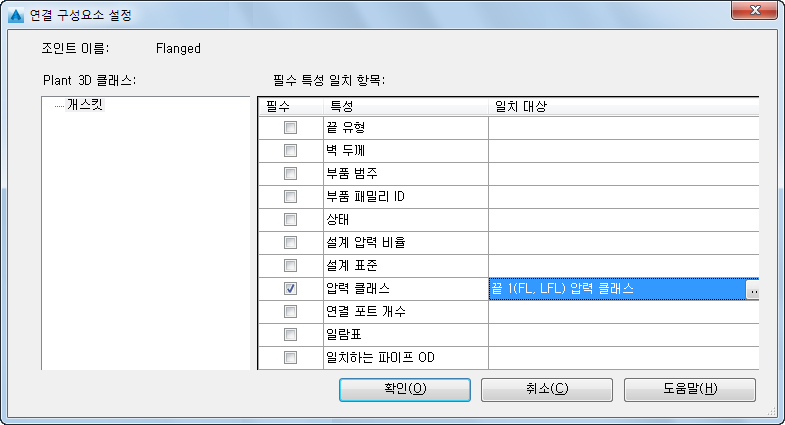

커넥터 구성

이제 프로젝트 설정에서 파이프 연결 설정에 대해 조임쇠의 사양 특성을 지정할 수 있습니다. 예를 들어 개스킷의 압력 클래스를 플랜지에 일치시킬 수 있습니다.

자세한 내용은 조인트 추가 대화상자(연결)를 참조하십시오.

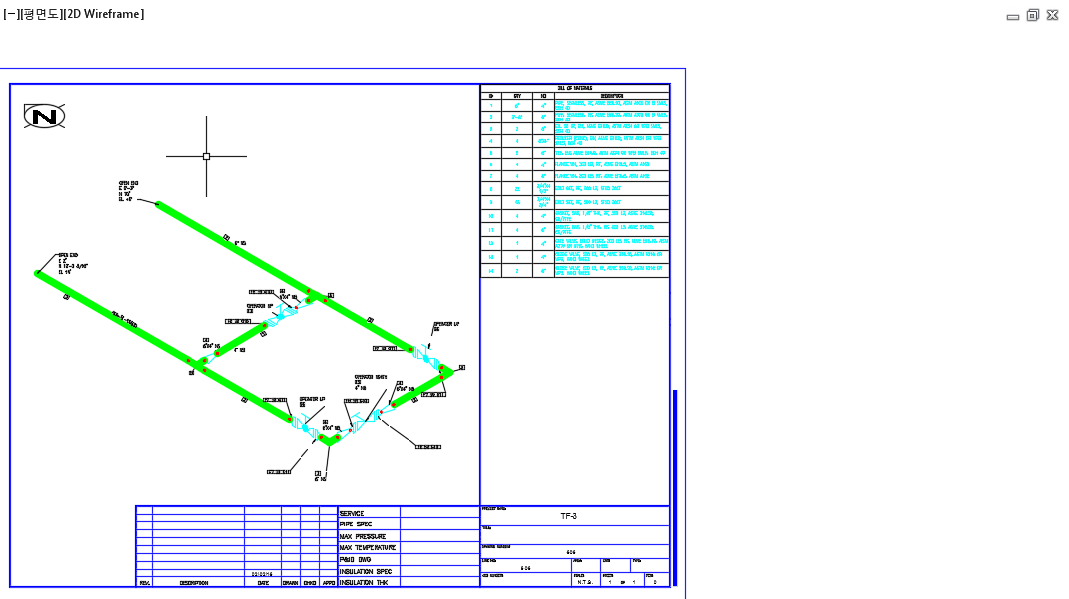

등각투영 개선 사항

이제는 전체 컨트롤 설정 또는 기타 파이프 루프가 포함된 우회가 시트 하나에 포함됩니다. 즉, 이러한 루프가 분할되지 않습니다.

다양한 사항이 개선되었으며 문제가 수정되었습니다.

새 컨텐츠 팩

이제 카탈로그 및 사양 아래의 AutoCAD Plant 3D App Store에서 컨텐츠 팩이 제공됩니다.

새 사양 및 카탈로그는 Autodesk Exchange Apps에서 제공됩니다.
