이 연습에서는 Autodesk® CFD를 사용하여 다음 두 가지 설계 기간 동안 박물관 전시장 내의 흐름 및 온도 분포를 시뮬레이션했습니다.
- 가장 더울것으로 예상되는 하지 주간 온도
- 가장 추울것으로 예상되는 동지 주간 온도
둘러보기...
연습 목표:
- 하지 및 동지 설계 기간에 대한 흐름 및 온도 분포를 평가합니다.
- 점유자 열 쾌적성 수준이 허용되는 범위 내에 있는지 여부를 평가합니다.
- 현재 점유자의 쾌적성 수준에 대한 이유를 이해하고 환기 전략을 수정할 필요가 있는지를 파악합니다.
프로세스 요약
편안히 앉아서 이 설계 연구를 완료하기 위해 수행한 단계를 다시 검토할 시간입니다.
- 하지 시나리오에 대한 흐름 및 열 설정을 지정했습니다.
- 하지 시나리오를 복제하여 동지를 작성했으며 서로 상이한 두 온도 조건을 수정했습니다.
- 솔버 관리자를 사용하여 두 시뮬레이션을 자동으로 실행하고 솔루션 모니터로 진행 상황을 모니터링했습니다.
- 결정 기준에서 두 설계 기간(하지 및 동지)에 대한 일련의 요약 이미지 및 요약 플롯을 사용하여 온도, 흐름, 점유자 열 쾌적성을 비교했습니다.
- 또한 즐겁게 작업했습니다.
설계 평가
결과를 기준으로 살펴보면 하지 환기 전략은 점유자에게 최적의 상황을 제공하지 못할 수 있지만 동지 전략은 더 나은 것처럼 보입니다.

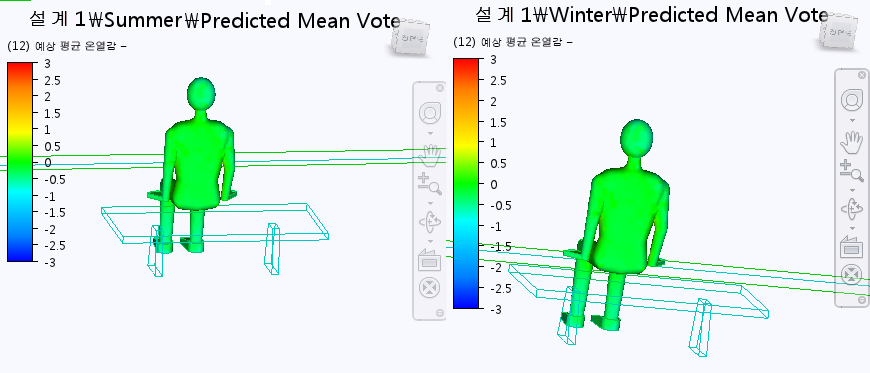

하지 설계 기간에 점유자의 앞쪽은 쾌적한 것처럼 보이지만...

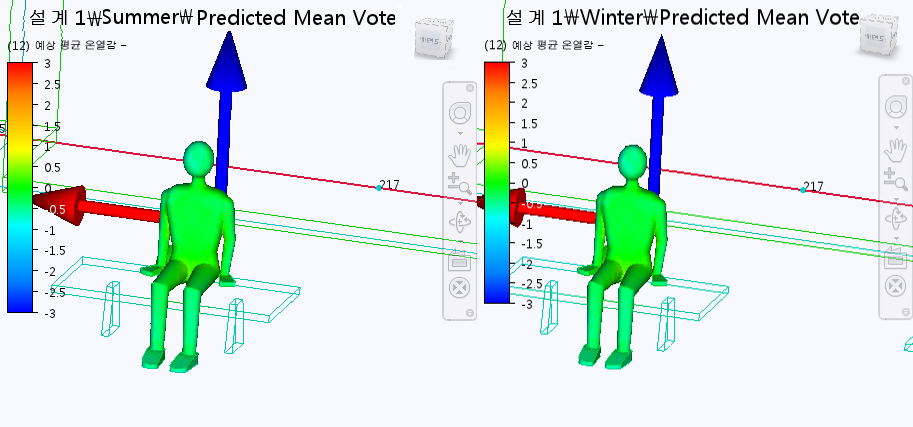

등쪽은 꽤 추울 것 같습니다. 그렇지만 동지 전략은 점유자 등쪽이 좀 더 쾌적해지도록 합니다.
요약 플롯은 두 시나리오의 점유자 신체에서 상당한 온도 그라데이션(거의 2도)을 보여주었습니다.
흐름 결과는 하지 시나리오에서 점유자 등쪽에 영향을 주는 강력한 제트 기류를 보여 줍니다. 동지 사례에서 이 흐름은 부력 때문에 점유자에게 작용하기 전에 전시장 홀을 순환합니다.
|
|
|
|
이러한 결과는 하지 환기 전략에 다음과 같은 사항이 변경될 수 있음을 암시합니다.
- 급기 유량을 줄입니다.
- 온도 설정점을 높입니다.
이러한 두 가지 동작으로 에너지를 절약하고 비용을 절감할 수 있습니다.
그 다음으로 수행하게 되는 일반적인 단계는 환기 전략을 좀 더 자세히 구현하는 것입니다. 이를 위해 하지 시나리오를 다시 복제하고, 하나 이상의 조건을 수정한 후 시뮬레이션을 실행합니다. 결정 기준을 사용하여 결과를 비교하고 전시장 홀에 대한 최적의 공기 흐름 및 열 관리 전략을 계속해서 개발합니다.
Autodesk® CFD를 사용하면 다른 급기 및 배기 위치를 사용할 때의 효과와 벽 높이 및 위치가 다를 때의 결과를 비교하여 좀 더 폭넓게 설계를 변형할 수 있습니다. 이 연습에서 사용했던 프로세스를 활용하면 설계 연구 및 결정 기준을 통해 설계 변형을 쉽고 빠르게 검토할 수 있습니다. 그 결과, 설계 성능 및 시스템 효율성을 향상시키는 데 필요한 통찰력을 얻게 됩니다.
이 연습에서는 Autodesk® CFD 설계 연구가 어떻게 방 환기 및 점유자 열 체험에 대해 중요하고 의미 있는 통찰력을 제공할 수 있는지를 입증했습니다. 이러한 비교적 간단한 예제에서도 설계 연구는 점유자의 쾌적성을 개선하고, 에너지 소비를 줄이고, 에너지 비용을 절감하는 방향에 대한 통찰력을 제공했습니다.
축하합니다! 연습을 마쳤습니다. 튜토리얼 제목 페이지로 돌아가려면 여기를 클릭하십시오.
