이 단계의 목표는 입구 속도 변경에 따른 효과를 이해하는 것입니다. 이 단계의 결과를 사용하여 다음 단계에서 결과 압력 강하 및 출구 온도 그라데이션을 평가합니다.
우리는 감소된 입구 속도 값을 사용하여 시나리오를 실행합니다. 이렇게 하려면 원본 시나리오를 복사하고(복제 기능 사용), 복제된 시나리오에서 입구 경계 조건을 수정한 후 실행합니다.
복제 기능은 시나리오의 모든 설정을 복사하므로 매우 편리합니다. 두 개의 설정만 변경하고 다른 설정은 지정된 대로 사용합니다.

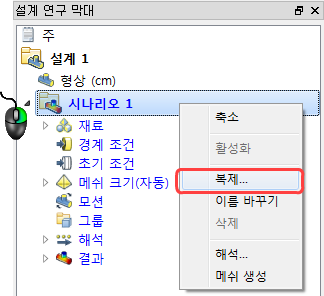

시나리오를 복제하려면 마우스 오른쪽 버튼으로 클릭한 다음 복제...를 클릭합니다.

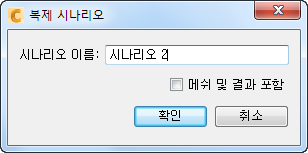

시나리오에 대한 고유한 이름을 지정하라는 메시지가 표시되면 입력합니다. 새 설정을 사용하여 복제된 시나리오를 실행하게 되므로 메쉬 및 결과 포함을 선택 취소해야 합니다.
설정 탭에서 경계 조건을 클릭합니다.

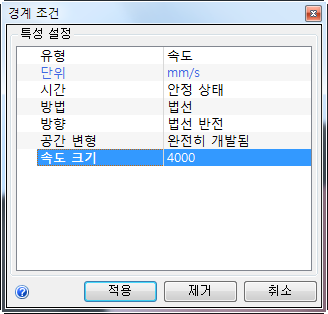

두 개의 입구를 선택하고 양쪽의 속도를 4000mm/s로 변경하여 입구 속도 경계 조건을 변경합니다.
설정 탭에서 해석을 클릭합니다.
실행할 반복 = 100
계속 위치 = 0
해석을 클릭하여 해석을 시작합니다.
반복 0 이후에 모든 결과를 삭제할지 묻는 대화상자가 표시됩니다. 예를 클릭합니다.
다음 단계는 결정 기준의 두 시나리오의 결과를 비교하는 것입니다.
