이 섹션에서는 기존 템플릿에서 경계 조건을 지정합니다.
설정 탭에서 경계 조건을 클릭합니다.
주: 템플릿에서 경계 조건을 적용하는 가장 쉬운 방법은 모형으로 직접 끄는 것입니다.
주: 표면에 설정을 지정하면 표면이 선택된 상태가 될 수 있습니다. 따라서 다음 경계 조건을 지정하기 전에 이러한 표면을 선택해제해야 합니다. 선택한 항목이 선택 리스트에 표시됩니다. 리스트를 보려면 신속 접근 도구막대에서 선택 리스트를 클릭합니다.
설계 연구 막대에서 경계 조건 분기를 확장합니다.

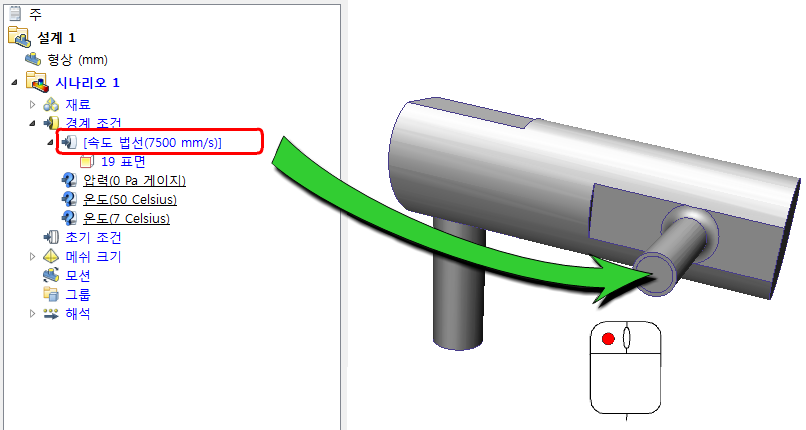

속도 조건을 마우스 왼쪽 버튼으로 클릭하고 입구 중 하나로 끕니다.

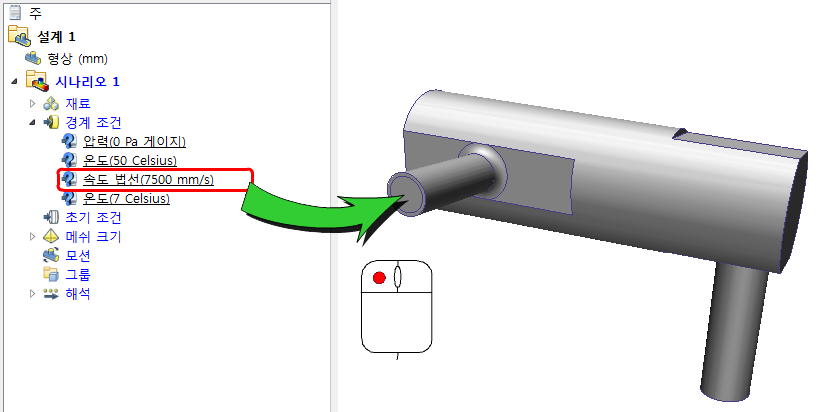

속도 조건을 마우스 왼쪽 버튼으로 클릭하고 다른 입구로 끕니다.

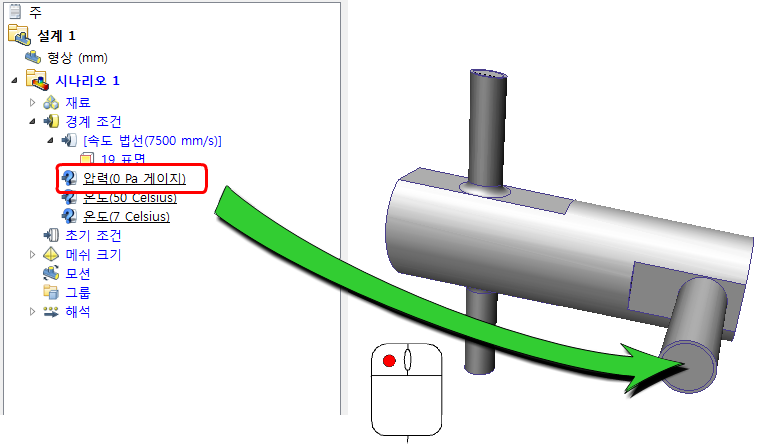

압력 조건을 마우스 왼쪽 버튼으로 클릭하고 출구 표면으로 끕니다.

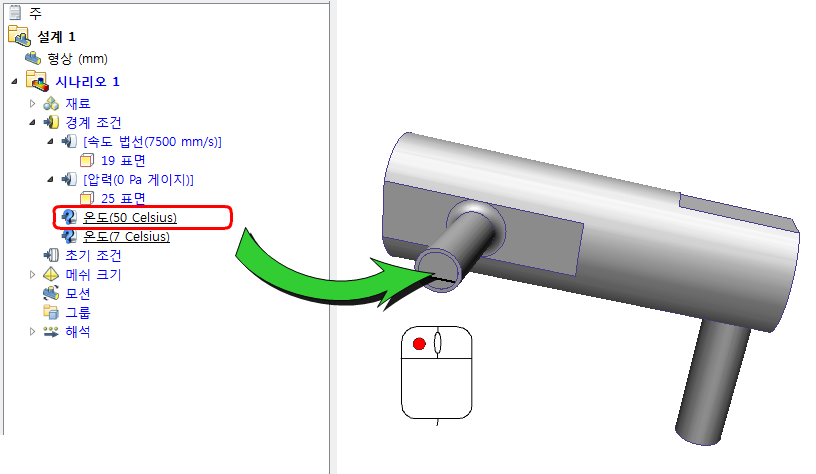

온도(섭씨 50도) 조건을 마우스 왼쪽 버튼으로 클릭하고 더운 입구로 끕니다.
온도(섭씨 7도) 조건을 마우스 왼쪽 버튼으로 클릭하고 추운 입구로 끕니다.
