이 단계에서는 결정 기준의 요약 평면 및 임계 값 섹션을 사용하여 노즐 입구, 목, 출구의 압력을 평가합니다.

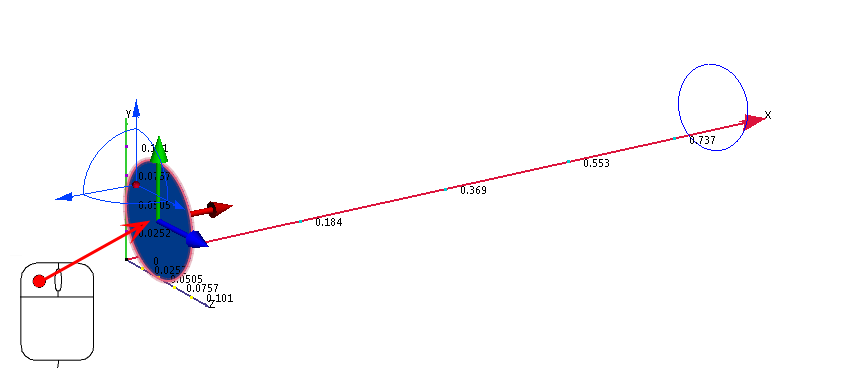

평면을 마우스 왼쪽 버튼으로 클릭하고 표면 정렬 아이콘을 클릭합니다. 입구 표면을 선택합니다.
평면을 작성하려면 평면 상황에 맞는 패널에서 추가를 클릭합니다.

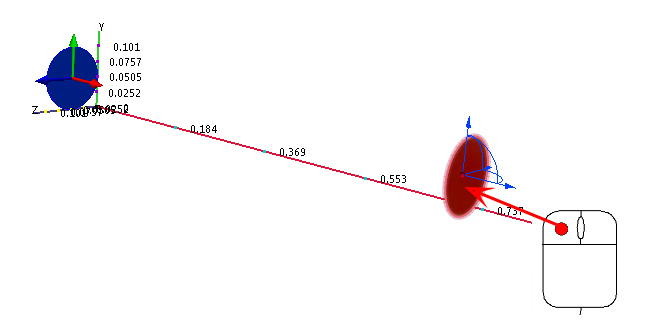

평면을 마우스 왼쪽 버튼으로 클릭하고 표면 정렬 아이콘을 클릭합니다. 출구 표면을 선택합니다.
평면을 작성하려면 평면 상황에 맞는 패널에서 추가를 클릭합니다.

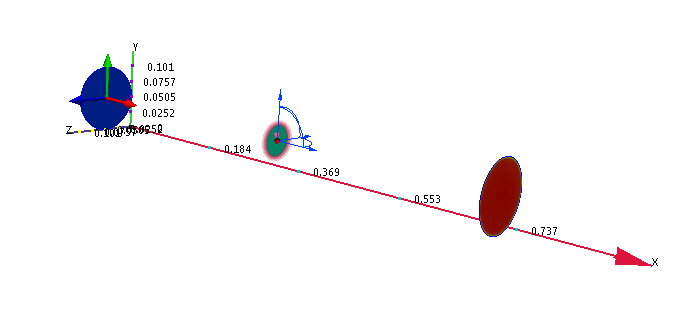

평면의 방향을 지정하려면 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대에서 이 아이콘을 클릭합니다.

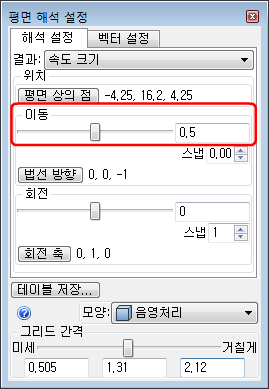

X평면을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다. 평면이 0.5인지 확인합니다.
세 개의 결과 평면 각각에 대한 요약 확인란을 선택하여 결과 평면을 요약 평면으로 만듭니다.
주: 이 대화상자가 표시되지 않으면 신속 접근 도구막대에서 선택 리스트를 클릭합니다.
결과 비교를 시작하려면 비교 결정 기준 탭을 클릭합니다.
결정 기준에서 마우스 오른쪽 버튼으로 요약 값을 클릭하고 요약 값 업데이트를 클릭합니다.

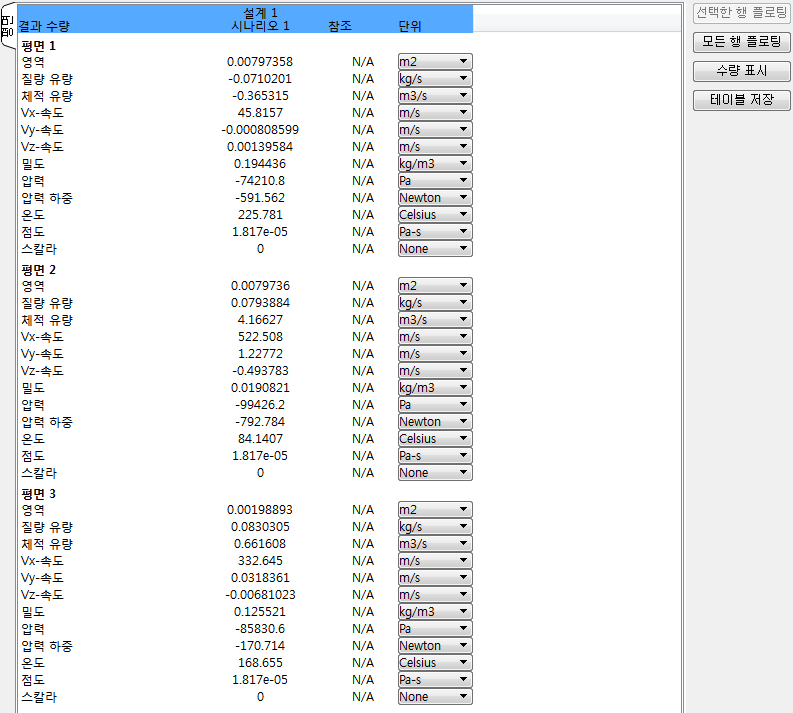

주: 결정 기준의 평면 탭에서 요약 평면 데이터를 확인합니다.
주: 입구는 평면 1입니다. 출구는 평면 2입니다. 목은 평면 3입니다.
축하합니다! 연습을 마쳤습니다. 튜토리얼 제목 페이지로 돌아가려면 여기를 클릭하십시오.
