이 단계에서는 결과 대화상자의 벽 도구를 사용하여 자동차에 작용하는 흐름 유도 힘을 계산합니다.
벽 표면에 대한 힘을 평가하려면 결과 탭에서 벽 계산기를 클릭합니다.
다음 단계에서 표면을 보다 쉽게 선택하려면 모형을 음영처리 상태로 표시합니다. 이를 위해 다음을 수행합니다.
- 신속 접근 도구막대에서 비주얼 스타일을 클릭합니다.
- 음영처리를 선택합니다.
벽 결과 대화상자에서 모두 선택을 클릭합니다.

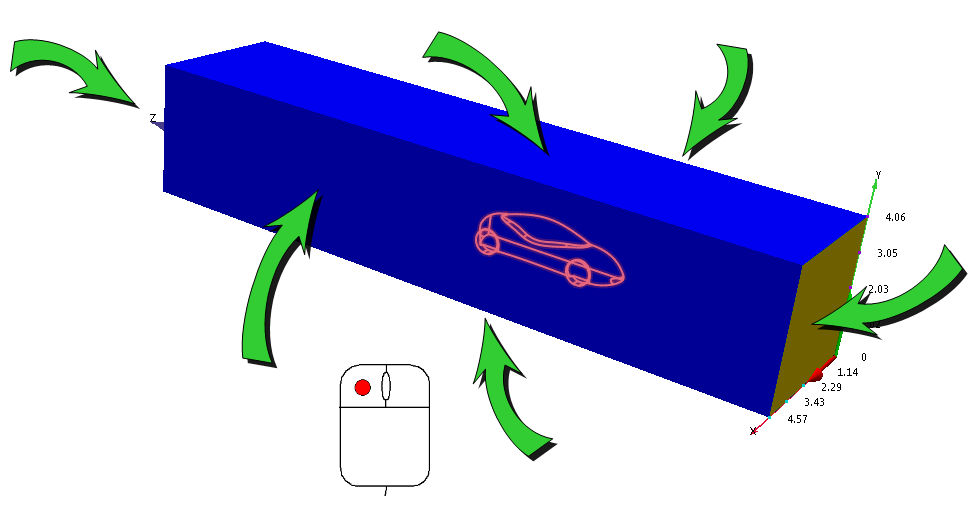

자동차가 아닌 모든 표면을 마우스 왼쪽 버튼으로 클릭하여 선택해제합니다.
주: 즉, 풍동의 입구, 출구 및 네 개 측면입니다. 표면을 선택해제하면 해당 경계가 더 이상 빨간색으로 강조 표시되지 않습니다.
힘 확인
계산을 클릭합니다.
주: 출력 탭이 자동으로 표시됩니다.
리스트 맨 아래로 스크롤합니다. 자동차에 작용하는 전체 힘이 출력 리스트의 요약 섹션에 보고됩니다.
축하합니다! 연습을 마쳤습니다. 튜토리얼 제목 페이지로 돌아가려면 여기를 클릭하십시오.
