이 단계에서는 등위면을 사용하여 흐름 및 온도를 확인합니다. 등위면은 매우 유용하며 선택한 결과 수량(공기 속도, 온도 등)이 모두 동일한 모형의 모든 영역을 표시합니다. 두 수량(예: 공기 속도 및 온도) 간 관계를 보다 잘 이해할 수 있게 수량별로 색상이 지정될 수도 있습니다.

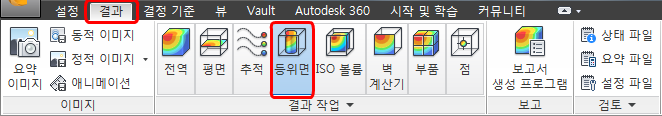

1. 결과 탭에서 등위면을 클릭합니다.
2. ISO 표면을 작성하려면 등위면 상황에 맞는 패널에서 추가를 클릭합니다.
주: 전면이 더 잘 보이도록 모형을 회전하는 것도 좋은 방법입니다.
3. 등위면 상황에 맞는 패널에서 편집을 클릭합니다.
4. 일정한 속도 값으로 등위면을 표시하려면 수량을 속도 크기로 변경합니다.
5. 속도 크기의 기본 단위는 in/s입니다. 이 단위를 ft/min으로 변경해 보겠습니다.

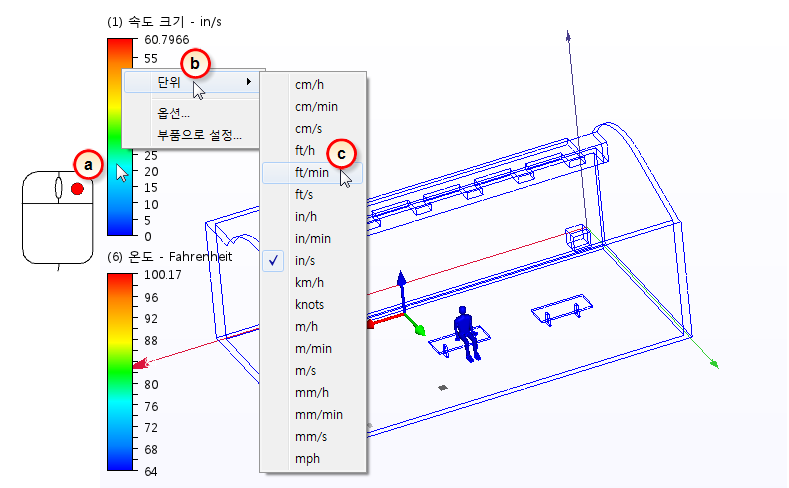

- a. 속도 크기 범례를 마우스 오른쪽 버튼으로 직접 클릭합니다(아래 참조).
- b. 단위를 클릭합니다.
- c. 메뉴에서 ft/min을 선택합니다.
주: 이렇게 하면 업계에서 표준으로 좀 더 많이 사용되는 단위를 사용하여 속도 결과를 볼 수 있습니다.
6. 등위면 제어 대화상자에서 값을 28로 변경합니다. (슬라이더를 사용하거나 단순히 "28"을 입력한 후 키보드에서 Enter 키를 누릅니다.)
주: 이렇게 하면 모형에서 흐름이 28ft/min으로 이동되는 모든 위치의 온도를 표시하는 등위면이 작성됩니다.
7. 등위면에 벡터를 표시합니다.

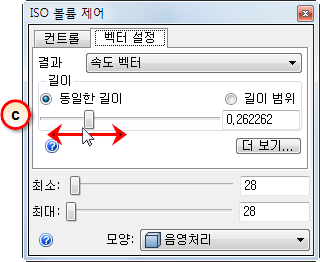

- a. 벡터 설정 탭을 클릭합니다.
- b. 결과 메뉴에서 속도 벡터를 선택합니다.
- c. 좀 더 잘 보이도록 하기 위해 벡터 길이를 조정해야 할 수 있습니다. 길이 슬라이더를 오른쪽으로 끌면 벡터 길이가 더 커지고, 슬라이더를 왼쪽으로 끌면 더 작아집니다.
주: 모형은 다음과 같이 표시되지만 약간 다를 수도 있습니다.
주: 이 모형은 홀을 통과하는 흐름 동작을 복합적으로 보여 줍니다. 등위면의 쉐이프는 속도가 28ft/min인 흐름의 모든 위치에서 파생됩니다. 벡터는 이러한 위치에서의 흐름 방향을 표시합니다. 온도를 색상으로 표시합니다. 공급 장치의 시원한 공기가 좌석 영역으로 내려가는 방식을 알아보십시오. 벽 근처에서 공기가 따뜻해지면 천장으로 올라갑니다.
8. 요약 이미지를 저장하려면 결과 탭에서 요약 이미지를 클릭합니다.
주: 이 이미지는 이제 설계 연구에 저장됩니다. 몇 분 후에 이 이미지를 구성하는 설정을 동지 시나리오에 적용한 다음 두 온도/속도 필드를 비교합니다.

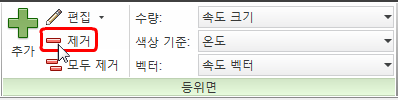

9. 요약 이미지가 저장되므로 등위면을 삭제해도 됩니다. 등위면 상황에 맞는 패널에서 제거를 클릭합니다.
주: 이 단계에서는 속도를 등가 수량으로 사용하여 등위면을 작성하고 온도 결과에 따라 색상을 지정했습니다. 또한 온도를 등가 수량으로 사용하여 열 성능에 대해 더 많은 정보를 얻을 수도 있습니다. 이 정보는 동일한 온도를 갖는 영역을 표시하며, 실제로 온도 및 기류 추세를 파악하는 데 유용합니다.
