ASHRAE Standard 55-2004에 따른 열 쾌적성의 정의는 다음과 같습니다.
열 환경으로 만족도를 표현하는 심적 상태.
열 쾌적성은 사람이 점유하는 공간의 배치 및 설계에서 중요한 고려 사항입니다. 예에는 사무실, 집, 도서관, 경기장, 백화점 등이 있습니다. 이것은 알려진 점유자 비율이 환경의 열 쾌적성을 수용 가능한 수준으로 인식하게 되는 특정 조건을 지정하는 방법입니다.
이 단계에서는 PMV(예상 평균 온열감)를 사용하여 홀의 설계 및 환기 전략이 점유자의 열 쾌적성에 미치는 영향을 평가합니다. Autodesk® CFD는 몇 가지 계수(예: 로컬 공기 흐름 속도, 온도, 의상, 대사율, 습도 및 복사 열 교환)를 사용하여 PMV를 계산함으로써 공간 내에서 사람이 얼마나 따뜻하거나 춥게 느끼는지를 파악합니다.
1. 점유자가 음영처리 상태로 표시되는지와 홀이 윤곽으로 표시되는지 확인합니다. 이러한 경우가 아니면 다음 단계를 수행합니다.
- 신속 접근 도구막대에서 윤곽 뷰 아이콘을 클릭합니다.

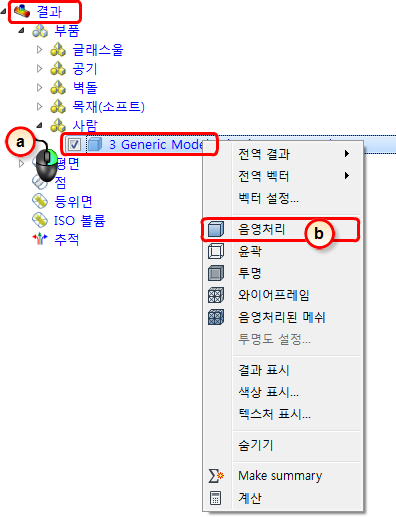

- a. 설계 연구 막대의 결과 분기에서 1 체적(사람 재료 아래에 있음)을 마우스 오른쪽 버튼으로 클릭합니다.
- b. 메뉴에서 음영처리 클릭

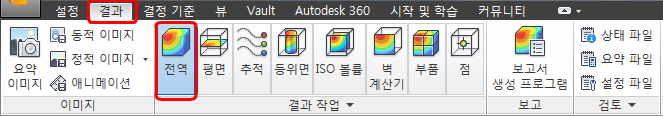

2. 결과 탭에서 전역을 클릭합니다.
3. 전역 상황에 맞는 패널에서 예상 평균 온열감을 선택하여 표시된 결과를 예상 평균 온열감으로 변경합니다.
|
값 |
감각 |
|
-3 |
추움 |
|
-2 |
시원함 |
|
-1 |
약간 시원함 |
|
0 |
중립 |
|
+1 |
약간 따뜻함 |
|
+2 |
따뜻함 |
|
+3 |
더움 |

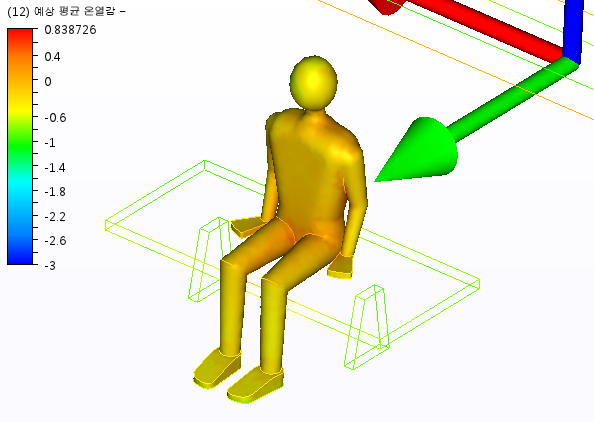

언뜻 보았을 때 점유자가 심하게 불편해 보이지는 않는 것 같습니다. 동지 시나리오의 결과와 비교해야 하므로 먼저 하지 이미지를 캡처합니다.
3. 요약 이미지를 저장하려면 결과 탭에서 요약 이미지를 클릭합니다.
4. 설계 연구를 지금 저장하는 것이 좋습니다. 신속 접근 도구막대에서 저장 아이콘을 클릭합니다.
