설정 탭에서 재료를 클릭합니다.
이 단계에서는 인쇄 회로 기판 재료를 작성합니다.
재료 빠른 편집 대화상자를 열려면 재료 상황에 맞는 메뉴에서 편집을 클릭합니다.
유형을 인쇄 회로 기판으로 변경합니다.
재료 줄에서 편집...을 클릭합니다.
이름 필드에 이름 Board를 입력합니다.
데이터베이스에 저장 메뉴에서 내 재료를 선택합니다.

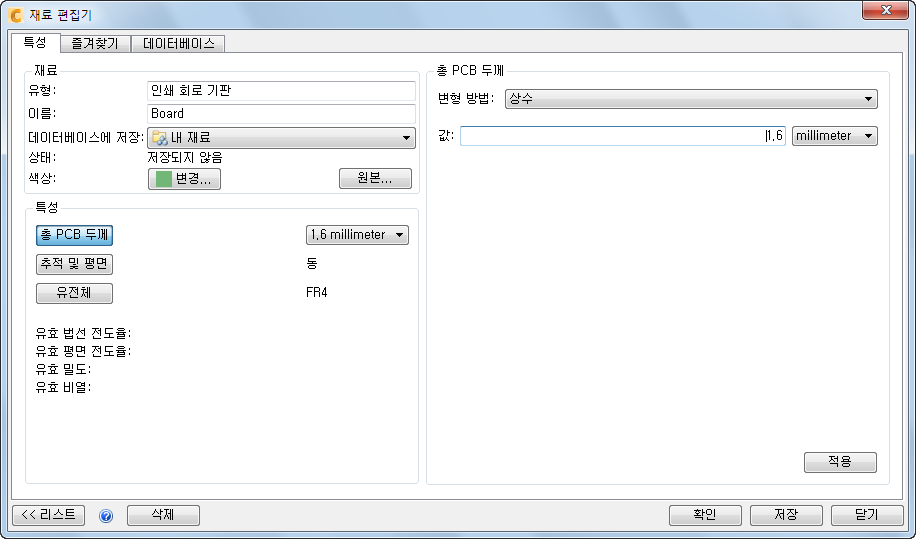

총 PCB 두께 버튼을 클릭합니다.
값 = 1.6, 단위 = 밀리미터
적용을 클릭합니다.

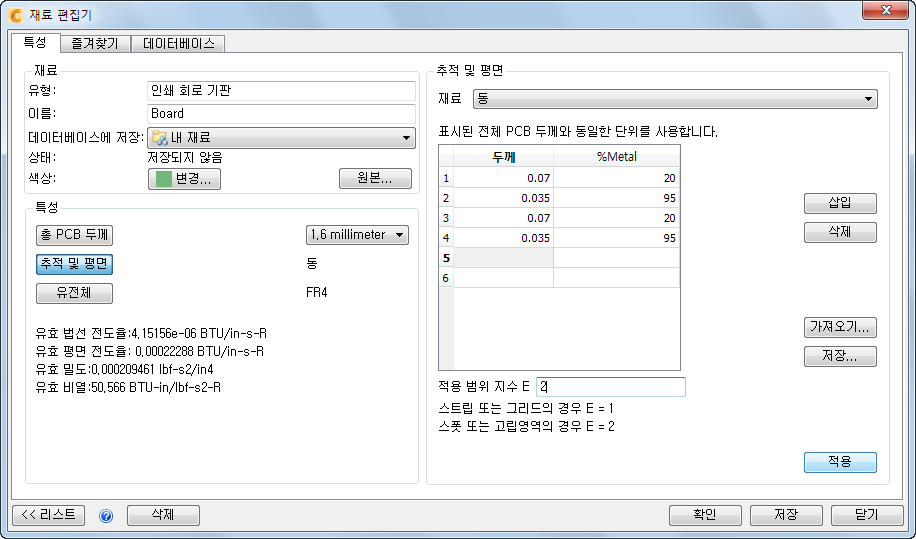

추적 및 평면 버튼을 클릭합니다.
재료 = 구리
레이어 1: 두께 = 0.07, %metal= 20
레이어 2: 두께 = 0.035; %metal = 95
레이어 3: 두께 = 0.07; %metal = 20
레이어 4: 두께 = 0.035; %metal = 95
레이어 4 다음에 나오는 행에서 모든 데이터 점을 삭제합니다.
적용 범위 지수 = 2
적용을 클릭합니다.
절연 버튼을 클릭합니다.
주: 기본 재료 이름은 FR4입니다. 이것은 많은 PCB 응용 사례에서 사용되는 표준 절연 재료입니다. 변경 작업은 필요하지 않습니다.
저장을 클릭합니다.
확인을 클릭합니다.
