이 모형의 두 부품은 솔리드 부품입니다. 형상 도구를 사용하고 개구부를 캡으로 막아 내부 물 부품을 작성합니다.

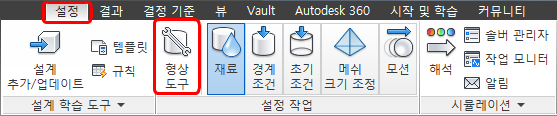

설정 탭에서 형상 도구를 클릭합니다.
형상 도구 대화상자에서 보이드 채우기 탭을 클릭합니다.

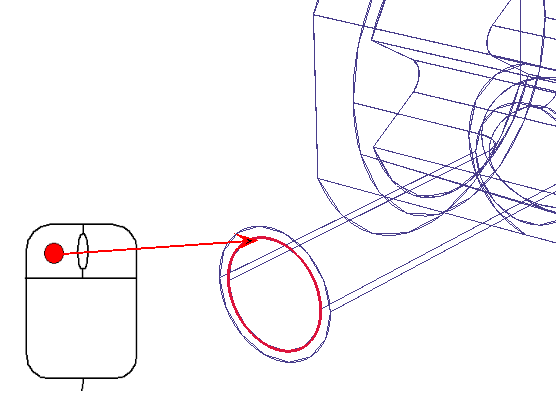

첫 번째 입구의 내부 모서리 중 하나를 선택합니다.
주: 다른 모서리가 자동으로 선택됩니다.
표면 작성 버튼을 클릭합니다.
캡으로 저온 입구 막기

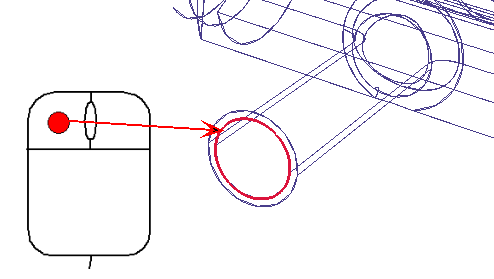

모형을 회전하고 두 번째 입구의 내부 모서리 중 하나를 선택합니다.
주: 다른 모서리가 자동으로 선택됩니다.
표면 작성 버튼을 클릭합니다.
주: 표시된 것처럼 보이드 채우기 도구에서 솔리드 파이프 부품과 모서리를 공유하는 입구 표면 캡이 생성됩니다. 이렇게 되면 열 전달을 해석할 때 공유 모서리로 인해 솔리드와 유체 사이에 "인공 전도"가 발생할 수 있습니다. 이 튜토리얼의 목적상 이 효과는 무시할 것입니다. 하지만 더 높은 정확성이 필요한 경우에는 CAD 모형에서 캡핑 부품을 작성하거나 시뮬레이션에서 외부 파이프 벽을 억제하는 등의 접근 방법을 사용할 수 있습니다.
