각도 동작

각도 동작은 중심선을 기준으로 하는 객체의 회전입니다.

각도 동작을 사용하는 응용 사례의 예에는 다음이 포함됩니다.

회전 영역 재료 장치와 달리, 각도 동작이 있는 객체에는 간섭받는 경로가 있을 수 있습니다(예: 기어 펌프의 기어 톱니 또는 거품기의 다중 혼합 블레이드).

다음 지침을 사용하여 장치에 대해 사용해야 하는 방법, 각도 동작 또는 회전 영역을 결정하십시오.

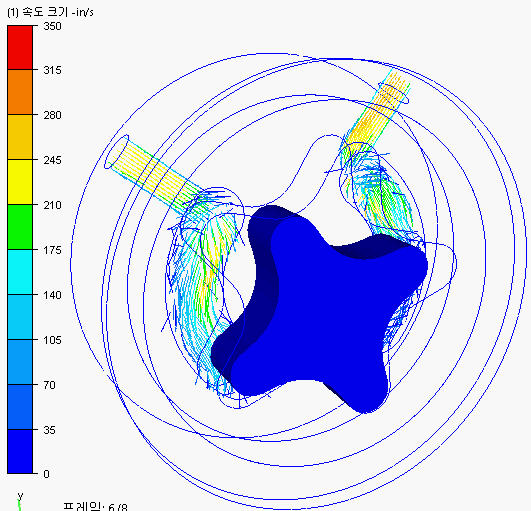

로브 캠은 중심을 기준으로 회전합니다. 해당 로브는 주변 단편의 정적 로브로 메쉬됩니다.

흐름은 흐름 영역의 체적을 변경하여 정변위 메커니즘을 통해 유도됩니다.

각도 동작을 사용하여 이 동작을 정의할 수 있습니다.

터보 기계류 장치(원심, 혼합 흐름 및 축 펌프/터빈)는 회전 영역을 사용해 해석해야 합니다.

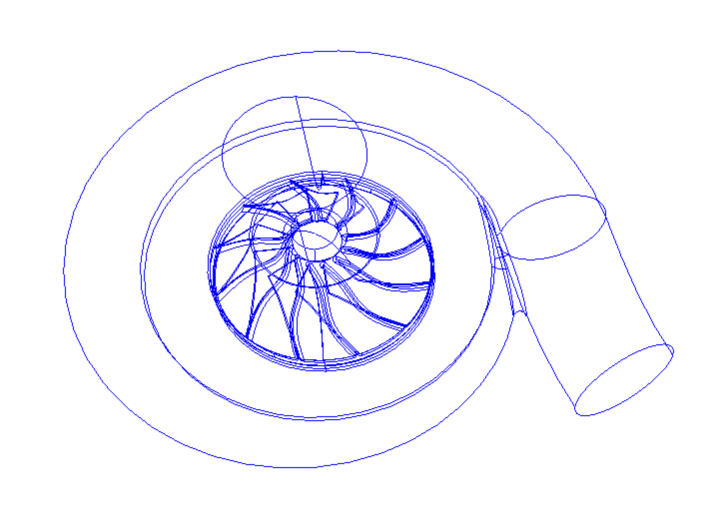

이 원심 압축기의 임펠러는 회전하지만 다른 솔리드 객체에 닿지 않습니다. 이 임펠러는 에너지를 유체에 전달하여 흐름을 유도합니다(기존의 터보 기계류 개념에서는 운동량 전달을 통해).

회전 영역을 사용하여 이 동작을 정의할 수 있습니다.

체적 변위를 사용하여 유체(액체 또는 가스)를 이동하거나 단순히 유체를 통해 이동되는 장치에 각도 동작을 지정합니다. 반대로, 에너지 전달을 통해 유체를 이동하는 회전 영역으로 회전 장치를 둘러쌉니다. 이러한 장치는 코리올리 효과 및 구심 가속도에 의존합니다.

회전 영역은 보다 정확한 해답을 생성하며 일반적으로 계산 리소스도 적게 사용합니다. 이동 솔리드(지정된 각도 동작)가 좀 더 유용하며, 다양한 응용 사례를 해석할 수 있습니다.

다음 테이블에는 여러 가지 장치와 회전 동작을 지정하는 방법이 나와 있습니다.
