Wstawianie przyrostka w tekście wymiarowym (AutoCAD Mechanical)

1. W obszarze rysunku wybierz wymiary do edycji. Zostanie wyświetlona karta kontekstowa wstążki Superwymiarowanie.
2. Kliknij kolejno kartę Superwymiarowaniepanel EdycjaEdytuj tekst wymiarowy. Wyszukiwanie

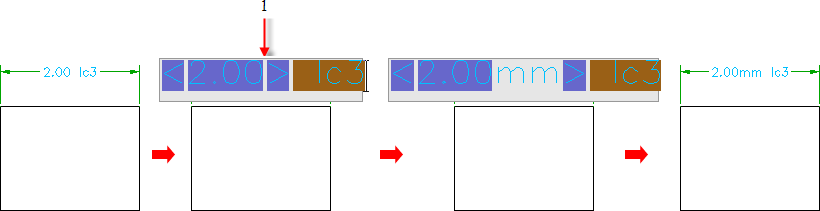

3. Kliknij w obszarze między tekstem wymiarowym a ogranicznikiem tekstu wymiarowego (1 na ilustracji).
4. Wstawianie symbolu
   1. Kliknij kolejno kartę Superwymiarowaniepanel Wstaw menu rozwijane Symbol
   2. Kliknij symbol, który chcesz wstawić.

   Aby wstawić tekst:

   • Wpisz tekst.
5. Naciśnij klawisz ESC.
