Fazowanie narożników przez określenie wartości długości i kąta (AutoCAD Mechanical)

Można fazować narożnik przez określenie odległości na jednym boku fazy i kąta fazy.

1. Kliknij kolejno kartę Narzędzia głównepanel Modyfikujmenu rozwijane ZaokrąglenieFazowanie. Wyszukiwanie
2. Kliknij <bieżącą kartę>panel Opcje fazyKąt. Wyszukiwanie
3. Na wstążce, w panelu Opcje fazy zaznacz wartości długości fazy i kąta. Aby zmienić długości fazy:
   1. Kliknij <bieżącą kartę>panel Opcje fazylistę rozwijaną Pierwsza faza. Wyszukiwanie
   2. Wybierz wartość pierwszej długości.
   3. Kliknij <bieżącą kartę>panel Opcje fazylistę rozwijaną Kąt fazy. Wyszukiwanie
   4. Wybierz wartość kąta fazy.
4. Kliknij pustą przestrzeń w obszarze rysunku.

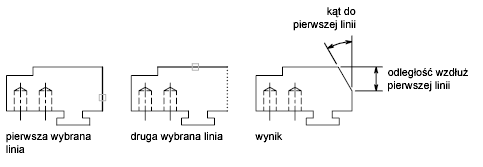

5. Wybierz pierwszą linię, która tworzy narożnik.
6. Wybierz drugą linię, która tworzy narożnik.
7. Naciśnij klawisz ESC w celu zakończenia polecenia.
