W programie AutoCAD Mechanical zapewniono możliwość zaimportowania arkusza kalkulacyjnego do Tabeli rodziny.

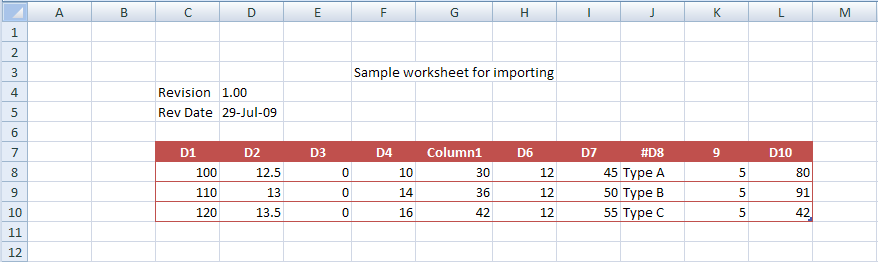

Procesem importowania rządzą następujące reguły. Reguły zilustrowano na następującym rysunku arkuszem kalkulacyjnym zawierającym poprawne, jak również niepoprawne kolumny.
- Pierwszy wiersz danych musi być wierszem nagłówka zawierającym nazwy kolumn Tabeli rodziny. Na powyższym rysunku wiersz nagłówka to zakres od C7 do L7. Zakres od C8 do L10 to wartości wierszy.
- Po wykryciu przez program AutoCAD Mechanical kolumn arkusza Excel zawierających te same nazwy co istniejące kolumny Tabeli rodziny:
- Na podstawie danych z kolumn arkusza Excel zostanie zaktualizowana odpowiednia kolumna Tabeli rodziny.
- Jeśli będzie istnieć niezgodność typu danych między danymi arkusza Excel a Tabelą rodziny, program AutoCAD Mechanical ostrzeże o tym użytkownika. W przypadku kontynuowania importowania program AutoCAD Mechanical dla niezgodnych komórek użyje wartości domyślnej zamiast danych z arkusza Excel.
- Po wyszukaniu przez program AutoCAD Mechanical kolumny arkusza Excel, dla której nie ma zgodnej kolumny w Tabeli rodziny:
- Program AutoCAD Mechanical doda do Tabeli rodziny nową kolumnę o tej samej nazwie, co kolumna w arkuszu programu Excel.
- Właściwości Opis i Wartość domyślna Tabeli rodziny są puste. Właściwość Jednostki i Odwzorowanie właściwości komponentu są ustawione na wartość Brak. Typ wartości jest ustawiony na wartość Normalny.
- Jeśli Tabela rodziny zawiera kolumny, które nie istnieją w zestawie danych Excel, w zaimportowanych wierszach będą wyświetlane domyślne wartości dla tych kolumn.
- Jeśli w arkuszu Excel będzie występować niepoprawna nazwa kolumny (na przykład kolumny C7 i J7 na rysunku), program AutoCAD Mechanical nie zaimportuje tej kolumny.
Uwaga: Do zaimportowania danych z plików Excel jest wymagane, aby na komputerze był zainstalowany program Microsoft Excel.
