Ćwiczenie 1: Rysowanie linii trasowania, która odwołuje się do kryteriów projektowych

W tym ćwiczeniu narzędzia projektowania oparte o kryteria zostaną użyte w celu utworzenia linii trasowania zgodnej z określonymi standardami.

Ćwiczenie zostało podzielone na dwie części:

Uwaga: Program AutoCAD Civil 3D może sprawdzić, czy elementy linii trasowania są styczne względem siebie.

Określanie kryteriów projektowych linii trasowania

  1. Otwórz Align-7A.dwg, który znajduje się w folderze rysunków samouczka.

    Rysunek zawiera powierzchnię oznaczoną kilkoma okręgami oznaczonymi literami od A do E.

    Uwaga:

    Upewnij się, że włączona została funkcja Lokalizacja(OBIEKT). Więcej informacji można znaleźć w temacie Lokalizacja względem obiektów.

  2. Kliknij kartę Narzędzia głównepanelUtwórz projektlistę rozwijaną Linia trasowaniaNarzędzia tworzenia linii trasowania Wyszukiwanie .
  3. W oknie dialogowym Utwórz linię trasowania — Układ zaakceptuj domyślne wartości Nazwa i Pikieta początkowa. W tym ćwiczeniu pole Opis pozostaw puste.
  4. Na karcie Ogólne określ następujące parametry:
    • Obszar: <Brak>
    • Styl linii trasowania: Styl projektu
    • Warstwa linii trasowania: C-ROAD
    • Zestaw etykiet linii trasowania: Główne i pomocnicze punkty geometrii
  5. Na karcie Kryteria projektowe w polu Początkowa prędkość projektowa wpisz 50 km/godz.

    Ta prędkość zostanie zastosowana w pikiecie początkowej linii trasowania. W razie potrzeby można dodać prędkości projektowe w innych pikietach. Prędkość projektowa jest używana we wszystkich kolejnych pikietach, aż w jednej z nich zostanie wykryta przypisana prędkość projektowa lub będzie to pikieta końcowa.

  6. Zaznacz pole wyboru Projektowanie w oparciu o kryteria.

    Po zaznaczeniu tej opcji są dostępne narzędzia projektowania oparte o kryteria. Domyślnie są zaznaczone dwa pola wyboru:

    • Użyj pliku kryteriów projektowych — plik kryteriów projektowych jest plikiem w formacie XML opisującym minimalne standardy projektowania dotyczące obiektu linii trasowania i profilu. Plik kryteriów projektowych można dostosować, aby był zgodny z lokalnymi standardami projektowania dotyczącymi prędkości projektowej, przechyłki oraz prędkości minimalnej, promienia i długości pojedynczych elementów. W tabeli Kryteria domyślne wymieniono właściwości uwzględnione w domyślnym pliku kryteriów projektowych, którego lokalizacja jest wyświetlana w polu powyżej tabeli Kryteria domyślne.

      Więcej informacji o pliku kryteriów projektowych w części Ćwiczenie 4: Modyfikowanie pliku kryteriów projektowych.

    • Użyj zestawu kontroli projektu — kontrola projektu to warunki zdefiniowane przez użytkownika służące do weryfikacji parametrów linii trasowania i profilu, które nie znajdują się w pliku kryteriów projektowych. Warunki kontroli projektu muszą być uwzględnione w zestawie kontroli projektu dotyczącym linii trasowania lub profilu.
  7. W obszarze Użyj pliku kryteriów projektowych kliknij ikonę .
  8. W oknie dialogowym Wybierz tabelę prędkości projektowej zaznacz plik _Autodesk Civil 3D Metric Roadway Design Standards.xml. Kliknij przycisk Otwórz.

    W tym ćwiczeniu zostaną użyte normy AASHTO 2001 zawarte w jednym z dostarczonych plików kryteriów projektowych. Więcej informacji na temat tworzenia niestandardowego pliku kryteriów projektowych w części Ćwiczenie 4: Modyfikowanie pliku kryteriów projektowych.

  9. W tabeli Kryteria domyślne w wierszu Tabela promienia minimalnego zmień ustawienie Wartość na AASHTO 2001 eMax 6%.
  10. Na liście Użyj zestawu kontroli projektu wybierz pozycję Kontrola długości jezdni dla 50 km/godz. Kliknij przycisk OK.

    Ten zestaw kontroli projektu zawiera prostą kontrolę projektu. Można utworzyć inny projekt i dodać ją do tego zestawu kontroli projektu w części Ćwiczenie 3: Praca z kontrolami projektu.

Rysowanie elementów linii trasowania spełniającej określone kryteria projektowe

  1. Na pasku narzędzi Narzędzia układu linii trasowania kliknij narzędzie Styczna–Styczna (brak łuków).
  2. Zlokalizuj środek okręgu A, aby określić punkt początkowy linii trasowania. Poprowadź linię z tego punktu przez kolejne punkty przecięcia, lokalizując środki okręgów B, C i D (zachowując kolejność). Następnie kliknij prawym przyciskiem myszy, aby zakończyć polecenie tworzenia linii trasowania.
  3. Na pasku narzędzi Narzędzia układu linii trasowania kliknij narzędzie Krzywa dowolna–łuk–krzywa przejściowa (między dwoma elementami).
  4. W odpowiedzi na monit wyświetlony w wierszu polecenia kliknij styczną wchodzącą do okręgu B z lewej strony („pierwszy element”).
  5. Kliknij styczną wychodzącą z okręgu B z prawej strony („następny element”).
  6. Naciśnij klawisz Enter, aby zaakceptować wartość domyślną nachylenia łuku, która jest mniejsza niż 180 stopni.
  7. Wpisz wartość promienia 75.

    Należy zauważyć, że monit Określ promień podaje wartość domyślną. Jest to minimalna wartość promienia łuku przy aktualnej prędkości projektowej. Wartość minimalna znajduje się w tabeli Tabela promienia minimalnego w pliku kryteriów projektowych. Można wpisać inną wartość, jeśli tylko jest ona większa od wyświetlonej wartości minimalnej. W tym ćwiczeniu zostaną użyte wartości niezgodne z kryteriami projektowymi, a następnie uzyskane wyniki zostaną ocenione.

  8. Wpisz długość krzywej wejściowej 25.
  9. Wpisz długość krzywej wyjściowej 25.
  10. Na pasku zadań Narzędzia układu linii trasowania kliknij listę rozwijaną . Kliknij ikonę Zaokrągl łuk dowolny (między dwoma obiektami, promień).
  11. W odpowiedzi na monit wyświetlony w wierszu polecenia kliknij styczną wchodzącą do okręgu C z lewej strony („pierwszy element”).
  12. Kliknij styczną wychodzącą z okręgu C z prawej strony („następny element”).
  13. Naciśnij klawisz Enter, co spowoduje wybranie domyślnej wartości łuku mniejszej niż 180 stopni.
  14. Naciśnij klawisz Enter, aby wybrać minimalny promień 90.000 m.
  15. Kliknij prawym przyciskiem myszy, aby zakończyć działanie polecenia.

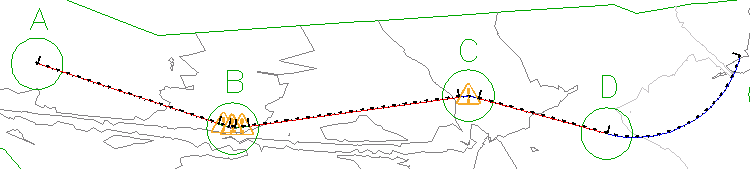

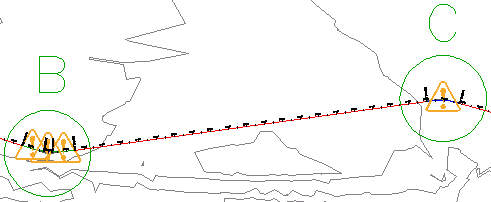

    Należy zauważyć, że w oknie rysunku na utworzonych elementach łuku pojawia się symbol . Oznacza on, że wskazany element nie jest zgodny z określonymi kryteriami projektowymi. Nauczysz się, aby poprawić te niezgodności w części Ćwiczenie 2: Wyświetlanie i korygowanie niezgodności linii trasowania z kryteriami projektowymi.

    W punkcie 14 została zaakceptowania minimalna wartość promienia określona w pliku kryteriów projektowych, a mimo to na łuku jest wyświetlany symbol ostrzeżenia. Dzieje się tak, gdyż, mimo że łuk spełnia kryteria projektowe określone w pliku kryteriów projektowych, nie spełnia warunków kontroli projektu znajdujących się w zestawie kontroli projektu. W następnym ćwiczeniu zostanie omówione korygowanie kryteriów projektowych i poprawienie niezgodności z kontrolą projektu.

    Zostanie teraz dodany kolejny element łuku i będą sprawdzone uzyskane wyniki.

Dodawanie podelementu spełniającego kryteria projektowe

  1. Na pasku zadań Narzędzia układu linii trasowania kliknij listę rozwijaną . Wybierz kolejno polecenia Więcej łuków swobodnychŁuk swobodny (od końca obiektu, promień, długość).
  2. W odpowiedzi na monit wyświetlony w wierszu polecenia kliknij styczną kończącą się w okręgu D („element do dołączenia”).
    Wskazówka:

    Symbole ostrzeżenia nie zmieniają rozmiaru automatycznie podczas powiększania. W wierszu polecenia wprowadź polecenie REGEN, aby zmienić rozmiar symbolu ostrzeżenia.

  3. W wierszu polecenia wpisz O, aby określić kierunek ruchu w lewo.
  4. Wprowadź wartość promienia 200.000 m.
  5. Po wyświetleniu monitu z poleceniem określenia długości łuku kliknij w środku okręgu D, a następnie kliknij w środku okręgu E.

    Łuk zostanie wyświetlony na rysunku. Wartość długości jest odległością między dwoma klikniętymi punktami.

  6. Kliknij prawym przyciskiem myszy, aby zakończyć działanie polecenia.

    Należy zwrócić uwagę, że na tej łuku nie jest wyświetlany symbol ostrzeżenia. Wartość promienia wprowadzona w punkcie 4 przekracza wartość minimalną zdefiniowaną w określonej tabeli promienia minimalnego.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Wyświetlanie i korygowanie niezgodności linii trasowania z kryteriami projektowymi.

Temat nadrzędny: Samouczek: projektowanie linii trasowania, która odwołuje się do lokalnych standardów.
