Zmiana rozmiaru połączonych części produkcyjnych

Zmień rozmiar połączonych części produkcyjnych za pomocą palety Właściwości lub narzędzia Edycja części.

Funkcji tej można użyć do zmiany rozmiaru połączonych części produkcyjnych, które nie mają dodatkowego zakończenia, np. przyłączy, stożków.

Uwaga: Ta funkcja jest dostępna tylko dla studentów i subskrybentów rozwiązań Autodesk.

Nagranie wideo: Zmiana rozmiaru połączonych części produkcyjnych

Zmiana wielkości połączonych części produkcyjnych nie modyfikuje położenia wybranych części ani położenia części podłączonych do tych części. Na przykład położenia łączników w wybranym przebiegu są zachowywane w taki sposób, że proste między nimi nie zostają przeniesione, nawet jeśli rozmiar części został zmieniony.

Aby zmienić rozmiar połączonych części produkcyjnych:

1. Wybierz połączone części produkcyjne, aby zmienić ich rozmiar.

   Podczas wybierania połączonych części do zmiany rozmiaru, upewnij się, że zostały wybrane połączone części, które korzystają z tego samego szablonu i specyfikacji usługi.

2. Na palecie Właściwości wpisz nową wartość rozmiaru w jednym z następujących pól:

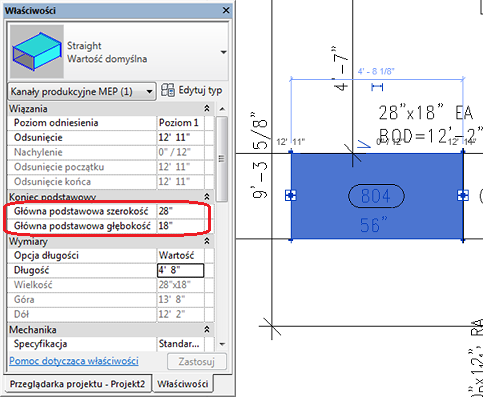

   • Pola Zakończenie podstawowe: Główna podstawowa szerokość, głębokość lub średnica

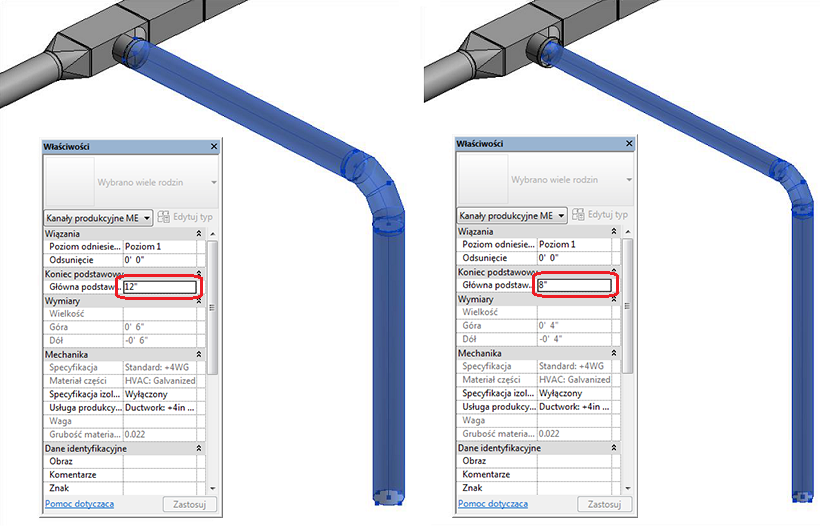

     Poniższy przykład pokazuje wybrany przebieg okrągłych kanałów. Na palecie Właściwości w polu Główna podstawowa średnica wartość 12" zostaje zmieniona na 8".



   • Wpis produktu: dla wymienionych części produktu, np. części rur, wybierz nowy rozmiar z definicji Wpis produktu na palecie Właściwości.
3. Jeśli zostanie wyświetlony komunikat o błędzie z informacją, że części zostaną odłączone, kliknij przycisk Odłącz.

   Rozmiar części zostaje zmieniony.

4. Może wystąpić konieczność ponownego podłączenia odłączonych części w przebiegu.

   Na przykład w przebiegu kanałów z prostymi prostokątnymi, które obejmują wiele przyłączy podłączonych na kilku stronach przebiegu, zmiana rozmiaru przebiegu prostych powoduje zachowanie położenia prostych oraz połączeń przyłączy. Jednak wszystkie przejścia, takie jak stożki, znajdujące się na końcach przebiegu zostaną odłączone i muszą być podłączone ponownie.

   Użyj istniejących narzędzi do ponownego podłączenia odłączonych części. Przykładowo, aby ponownie podłączyć odłączone części, które są wymienionymi częściami produktu, można użyć narzędzia Roześlij i Wypełnij.
