Umieszczanie części produkcyjnych w modelu programu Revit

W celu umieszczenia części wybierz usługę i grupę.

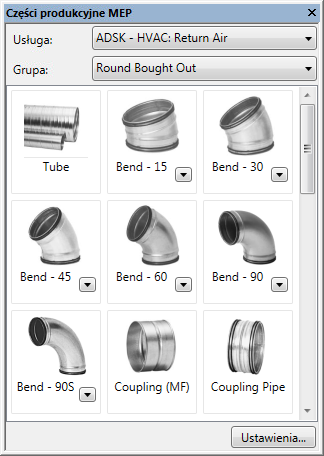

Użyj palety Części produkcyjne MEP, aby wybrać usługę i grupę, a następnie wybierz części produkcyjne, aby umieścić je w obszarze rysunku. Jeśli na palecie nie są wyświetlane żadne części, kliknij opcję Ustawienia, aby otworzyć okno dialogowe Ustawienia produkcyjne i wczytać zawartość do palety Części produkcyjne MEP.

Film: Tworzenie modelu produkcyjnego MEP w programie Revit

1. Wyświetlanie palety Części produkcyjne MEP.

   Paleta wyświetlana jest domyślnie podczas tworzenia nowego modelu w programie Revit. Jeśli tak się nie dzieje, kliknij kolejno kartę Systemypanel Produkcja (Część produkcyjna). Można również kliknąć kolejno kartę Widokpanel Oknalistę rozwijaną Interfejs użytkownika pozycję Części produkcyjne MEP.
   Uwaga: Jeśli zostanie wyświetlony monit o określenie konfiguracji produkcyjnej, w oknie dialogowym Ustawienia produkcyjne określ konfigurację produkcyjną i wczytaj usługi.
2. Na palecie Części produkcyjne MEP wybierz Usługę i Grupę z list rozwijanych.
3. Kliknij przycisk części.
   • Niektóre przyciski części mają strzałkę, która umożliwia wybór z listy dostępnych części. Etykiety narzędzi dla każdej części wyświetla warunek, dla którego część będzie używana.

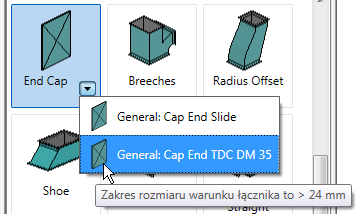

     Kliknięcie strzałki powoduje wyświetlenie listy rozwijanej z dodatkowymi częściami w zależności od rozmiaru. Ta lista rozwijana jest zależna od warunków określonych w definicji usługi, podobne jak w przypadku preferencji przebiegu. Na przykład gięcie może użyć naciśniętego przycisku Gięcie w górę do określonego rozmiaru i Złożone gięcie powyżej tego rozmiaru. Po umieszczeniu kursora nad częścią na liście etykieta narzędzia wyświetla zakres wielkości w oparciu o warunek dla tej części.

   • Niektóre przyciski części na palecie Części produkcyjne MEP są szare.



     Oznacza to, że część produkcyjna nie jest obecnie obsługiwana z zawartością elementu (ITM) w programie Revit. Obecnie nie są obsługiwane komponenty produkcyjne dla przewodu elastycznego, elementów konstrukcyjnych, terminali wentylacyjnych i urządzeń mechanicznych. Zamiast tych komponentów można zastosować komponenty z pliku rodziny Revit (RFA) wykorzystujące standardowe narzędzia do umieszczania.

   • W przypadku niektórych części, takich jak zakupione złączki kanałów i rur, na palecie Właściwości znajduje się pole Wpis produktu, gdzie można określić rozmiar. Lista Wpis produktu stanowi katalog dostępnych rozmiarów wybranej części. W przypadku umieszczania części z listy produktów, na palecie Właściwości, w obszarze Wiązania dla opcji Wpis produktu, należy wybrać rozmiar. Za pomocą przycisku Edycja części można modyfikować wymiary części ogólnych i części szablonu. Podczas umieszczania części ogólnych, na palecie Właściwości, w obszarze Koniec podstawowy, wprowadź rozmiar w polu Główna podstawowa szerokość i Główna podstawowa głębokość. W obszarze Wymiary określ Opcję długości i Długość. Części katalogowe są dostępne w jednym ustalonym rozmiarze.
   • Parametry innych części produkcyjnych, np. kanałów prostokątnych, można modyfikować. Najczęściej używane parametry znajdują się na palecie Właściwości.
     Uwaga: Podczas umieszczania kanału ogólnego należy określić materiał części. Na palecie Właściwości, w obszarze Mechaniczne, należy określić materiał części.
4. (Opcjonalne) Aby dodać izolacje i okładziny do kanału lub rury, na palecie Właściwości w obszarze Mechaniczne kliknij listę rozwijaną specyfikacji izolacji.
5. Umieść wskaźnik myszy w obszarze rysunku, aby określić położenie części i kliknij, aby ją umieścić.

   Podczas umieszczania części ogólnych każda z części jest automatycznie wymiarowana na podstawie części, do której jest podłączona.
   Wskazówka: Aby utworzyć pion instalacyjny, naciśnij i przytrzymaj klawisz CTRL, a następnie naciśnij klawisz spacji. Podczas tworzenia pionu instalacyjnego, należy samodzielnie umieścić część w wolnym miejscu.
6. Kontynuuj, aby wybrać i umieścić części z palety Części produkcyjne MEP.
   Wskazówka: Użyj narzędzia Pokaż usługę, aby szybko wybrać usługę i grupę w trakcie umieszczania dodatkowych części.
7. (Opcjonalnie) Można wyświetlić znaczniki odłączania dla złączy, które nie są aktualnie podłączone. Kliknij kolejno kartę Analizapanel Sprawdź systemy(Pokaż niepodłączone) i wybierz przynajmniej jeden z poniższych elementów:
   • Kanał
   • Kreska pionowa
   • Drabinka kablowa i rura kablowa
   • Elektryczne
   • Podwieszenie produkcyjne
