Importar Geometria do AutoCAD Civil 3D

Nesta lição, você inicializa o Civil View, se necessário e, em seguida, importa a geometria que será utilizada para construir um modelo de rodovia com tráfego.

Inicializar Civil View:

    Se você já tiver utilizado o Civil View, pode ignorar este procedimento.

  1. Na barra de menus do 3ds Max Design, selecione Civil View Inicializar Civil View.

    Se o menu Civil View disser "Iniciar Civil View" ou exibir uma lista de comandos do Civil View, Civil View já está inicializado no sistema e você pode ir adiante para "Importar os dados do Civil 3D". Se você precisar alterar o kit de recursos ou o modo inicial, pode usar a caixa de diálogo Preferências do Civil View. Se você precisar alterar as unidades, utilize Personalizar Configuração de unidades.

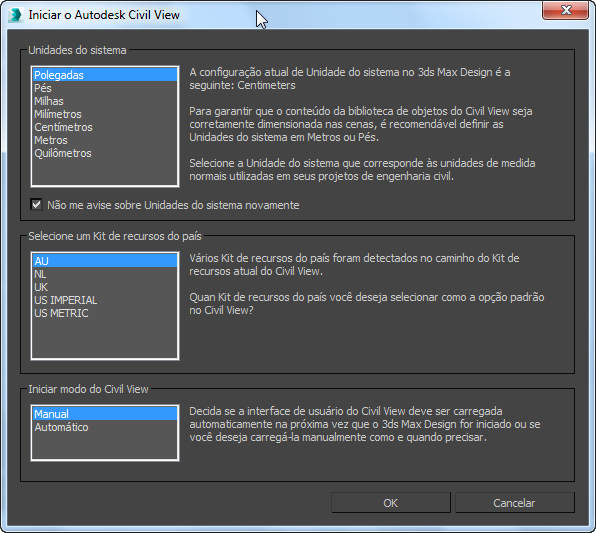

    Depois de selecionar Inicializar, o 3ds Max exibe a caixa de diálogo Inicializar Autodesk Civil View.

  2. Na caixa de diálogo, selecione estas configurações:
    • Sistema de unidades : metros
    • Kit de recursos do país : métrico EUA
    • Iniciar modo: Automático
  3. Clique em OK.

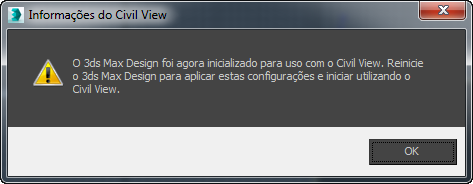

    Uma caixa de diálogo avisa que você precisa reiniciar o 3ds Max para que essas alterações sejam concluídas.

  4. Feche o 3ds Max e em seguida, reinicie-o.

    Agora você está pronto para trabalhar com o Civil View.

Importar os dados do Civil 3D:

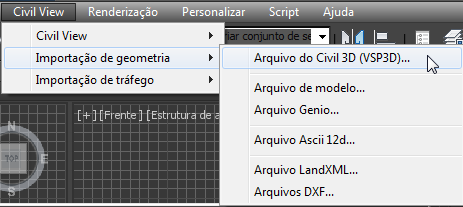

  1. No menu Civil View, selecione Importar geometria Arquivo do Civil 3D (VSP3D).

    O 3ds Max abre o painel Importar do Civil 3D.

  2. No painel Importar do Civil 3D, clique em Abrir.

    Esse botão está na parte superior esquerda.

    O 3ds Max Abre uma caixa de diálogo de arquivo.

  3. Na pasta / tutorials/import/Civil_3D_files , localize o arquivo linkroad-stage2.vsp3d. Destaque e, em seguida, clique em Abrir.

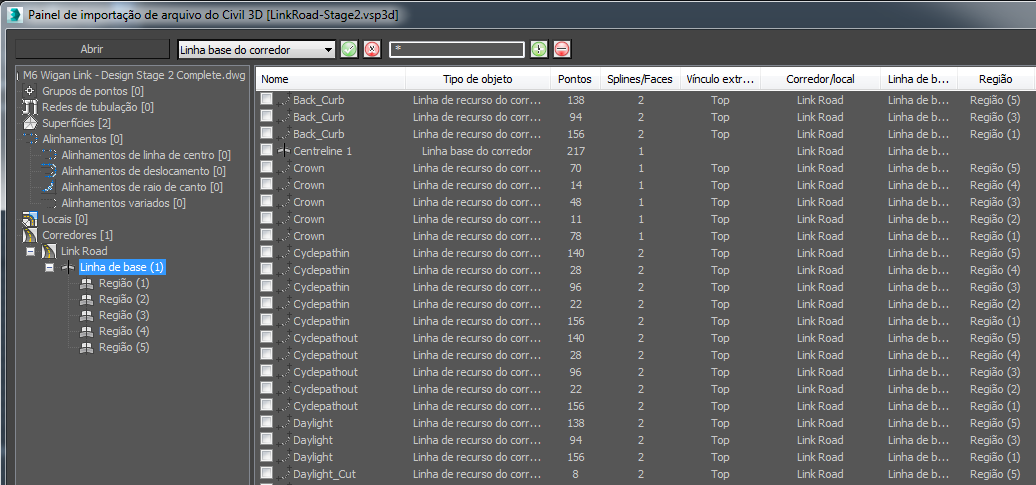

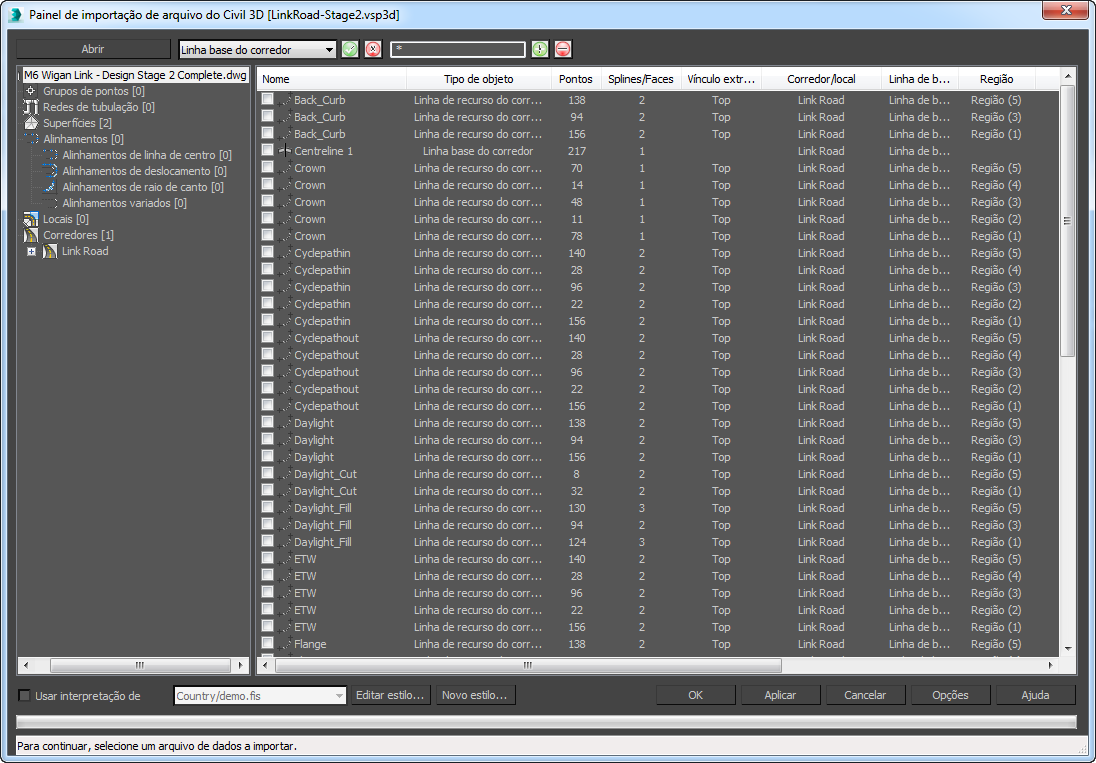

  4. Agora, o painel Importar exibe a geometria do arquivo do Civil 3D.

    A janela da esquerda mostra a hierarquia da cena original e a janela da direita mostra objetos de superfície e de linha individuais.

    Nota: VSP3D não é um formato Civil 3D nativo, mas é possível exportar um arquivo VSP3D do Autodesk Civil 3D; por exemplo, para usar seus dados em um modelo de Civil View.

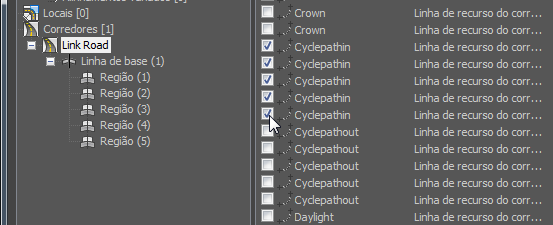

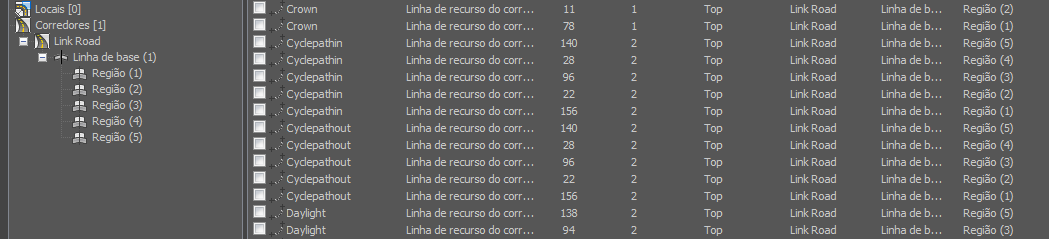

  5. Na hierarquia à esquerda, clique para destacar a entrada Vínculo de estrada. Em seguida, no lado direito, clique nas caixas de seleção para selecionar os seguintes recursos:

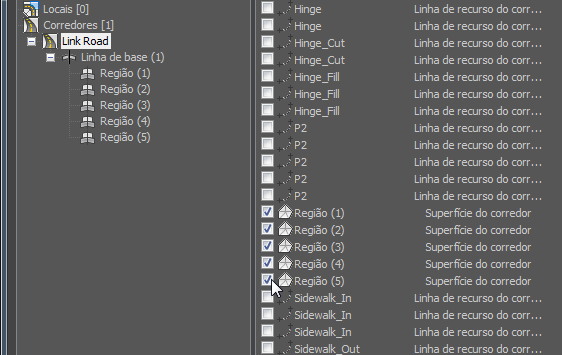

    • As superfícies denominada Região (1) a Região (5).
    • Todas as linhas de recurso denominadas Cyclepathin.
    • As linhas de recurso denominadas Cyclepathout, mas somente as da Região (2) e Região (4).
    • A linha de base do corredor denominada Linha de centro 1.
  6. Na hierarquia à esquerda, clique para destacar a entrada Superfícies e, em seguida, na lista à direita, clique para selecionar a superfície Ground Extg Context.
    Dica: Ao importar geometria de projeto civil para o 3ds Max, é melhor importar somente os elementos que você sabe que precisará usar. Geometria adicional apenas torna lento o 3ds Max sem contribuir para o modelo de visualização. Se você precisar importar elementos adicionais, pode fazer isso em um momento posterior.
  7. Clique em OK.

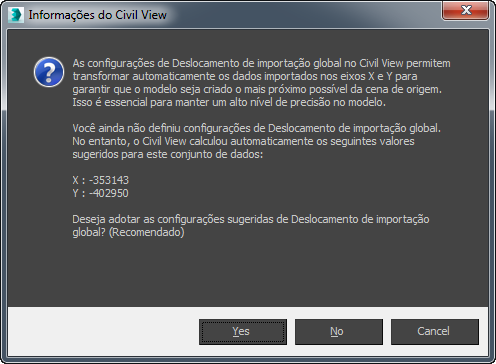

    O 3ds Max solicita o ajuste da origem da cena.

    Quando os dados de projeto civil forem baseados em dados de pesquisador, as coordenadas podem ser bem grandes e deslocadas de um ponto de origem de (0.0). Carregando os dados sem alteração de origem pode levar a comportamentos estranhos da viewport e, mais importante, para modelagem imprecisa devido a erro de de arredondamento. Para evitar esses problemas, sempre use Global Import Shift.

  8. Clique em Sim.

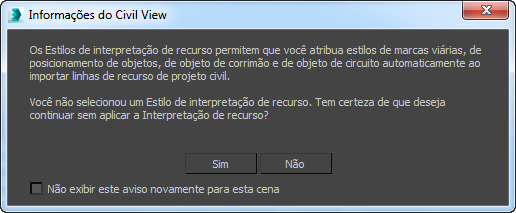

    O 3ds Max solicita a utilização de Estilos de interpretação de recursos.

  9. Clique em Sim para ignorar esta caixa de diálogo. Você irá Adicionar interpretação de recursos mais tarde.

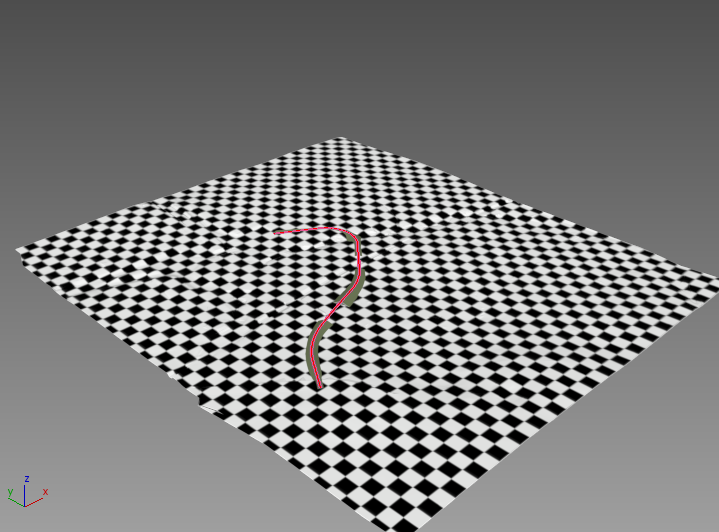

    3ds Max exibe uma barra de progresso enquanto importa a geometria. Após uma pausa, você pode ver o resultado na viewport: há um plano de solo e as linhas e superfícies que definem a rodovia.

    Dica: Você poderá desejar aproximar o zoom para obter uma vista melhor da geometria importada. Além disso, se a escala não parecer estar correta, selecione Personalizar Configuração de unidades e assegure-se de que Métrico está selecionado e Metros é a unidade ativa.

    Por padrão, o plano de solo tem uma textura xadrez. Você irá alterar isso na próxima lição.

Salve o trabalho:
