Agora é possível adicionar marcações na rodovia.
Configurar a lição:
- Continue trabalhando em sua cena a partir da lição anterior ou
abra
\civil_view\linkroad_3.max.
Crie uma marcação para a linha central:
- Se o Civil View Explorer já não estiver aberto, selecione no menu Civil View
Civil View Explorer. - No Scene Explorer, selecione a linha central da estrada, o C3Dbaseline-Link Road-Centreline 1.
Dica: Por padrão, o painel do Scene Explorer aparece à esquerda das viewports, mas se ela estiver oculta, você pode pressionar a tecla H para exibir uma versão flutuante do Explorer.No Civil View Explorer, o painel inferior agora mostra um menu Lista de objeto para objeto de forma importado. OC3Dbaseline-Link Road-Centreline 1 está realçado.

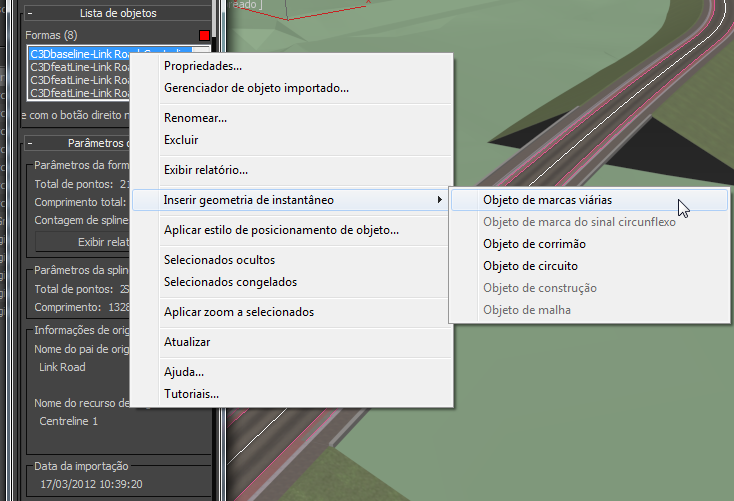

- Clique com o botão direito na entrada da linha central realçada e no menu suspenso selecione Inserir geometria instantânea Objeto marcação de estrada.
O 3ds Max adiciona uma linha central contínua na rodovia, que pode ser parcialmente vista na viewport.
- No Civil View Explorer, navegue para que você possa ver todos os menus Parâmetros do marcação de estrada.

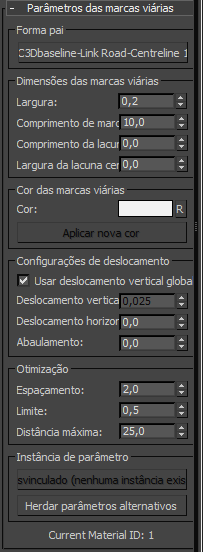

- No menu Marcação de estrada No grupo Dimensões de marcação de estrada, altere as configurações da seguinte maneira:
- Marcar Comprimento: 3,0
- Comprimento de Folga: 7.0

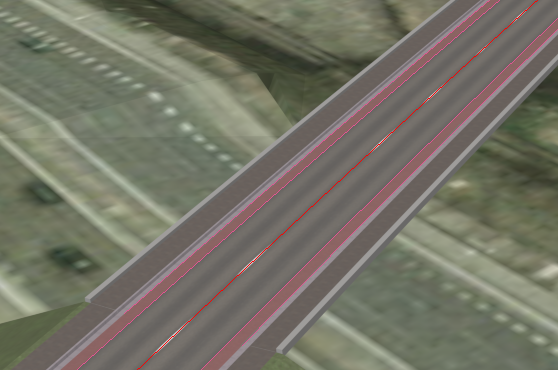

A viewport é atualizada para mostrar essas alterações.

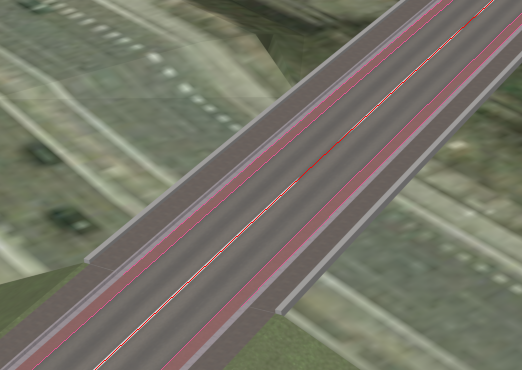

A razão de algumas das marcações com linhas centrais parecerem estar faltando na viewport é que é necessário ajustar o deslocamento vertical nas marcações de estrada.
- No Civil View Explorer no painel superior (no menu Civil View Explorer), clique na entrada Configurações da cena.

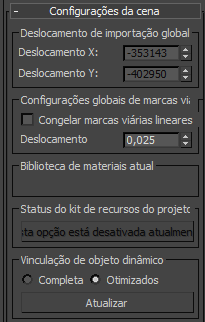

No painel inferior, o Civil View Explorer abre o menu Configurações da cena.
- No menu Configurações da cena No grupo Configurações Marcação de estrada global, altere o valor do Deslocamento vertical para 0,05.

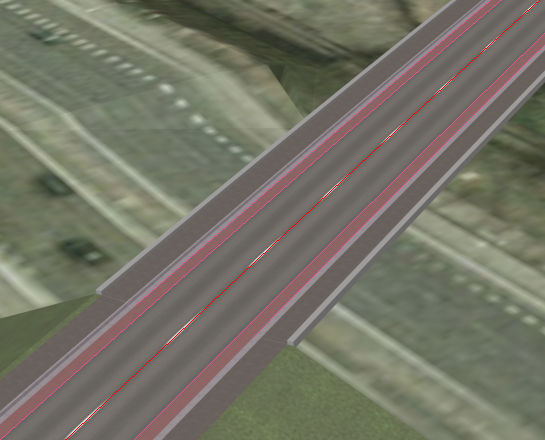

Agora todas as marcações de rodovia são visíveis.
Nota: Também é possível definir o Deslocamento vertical localmente, para objetos individuais de marcação de rodovias, mas em geral é melhor defini-lo para a cena como um todo.
Criar marcações para as ciclovias:
- A partir do menu Civil View, escolha o Editor de estilo para Marcação de estrada Civil View.

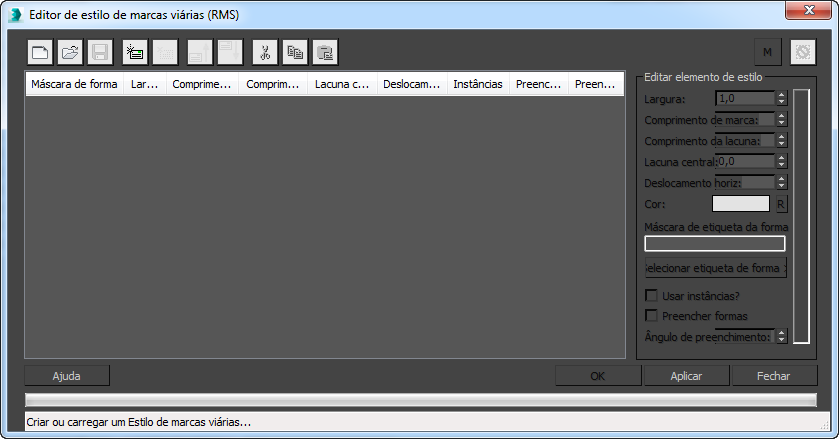

O 3ds Max abre a caixa de diálogo Road Markings Style (RMS).
- Na barra de ferramentas acima da lista de elementos, clique em
(Adicionar novo elemento). O 3ds Max adiciona uma entrada de forma à lista.
- No grupo Edição de estilo de elemento à direita da caixa de diálogo do editor, altere o Comprimento de folga para 1.0.
A visualização prévia à direita do grupo Edição de estilo de elemento é atualizada para mostrar a nova marcação de estrada tracejada.
- No campo Máscara da forma da legenda, altere a entrada de "Shape01" para * cyclepathin *(não deixe os asteriscos).
Esta seqüência de caracteres universais selecionará todas as bordas internas das ciclovias.
- Clique em Aplicar.

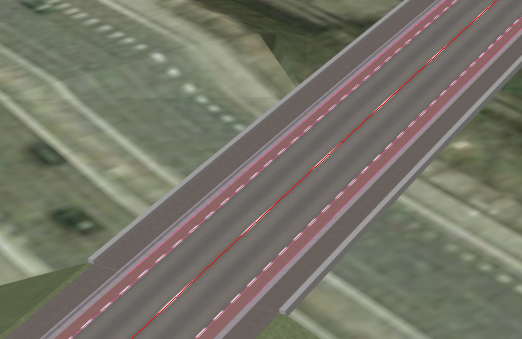

Agora, as linhas tracejadas são exibidas nas arestas das ciclovias.
Crie um estilo para a linha central, para que você possa salvá-lo com o estilo da ciclovia:
- Na barra de ferramentas acima da lista de elementos, clique em (Adicionar novo elemento) novamente.
O 3ds Max adiciona outra entrada de forma à lista.
- No campo Máscara da forma da legenda, altere a entrada de "Shape01" para * centreline *.
Esta seqüência de caracteres universais permite selecionar a linha central.
- No grupo Edição de elemento de estilo, altere as configurações da seguinte maneira:
- Marcar Comprimento: 3,0
- Comprimento de Folga: 7.0
Estes são os mesmos valores definidos anteriormente, mas inserindo-os aqui permite que você salve o estilo para utilização posterior.
- Clique em Aplicar.
O 3ds Max atualiza as marcações das linhas centrais.
Salve o estilo de marcação de rodovias:
- Na barra de ferramentas acima da lista de elementos, clique em
(Salvar estilo). - Quando o 3ds Max solicitar, nomeie o estilo myroadway_markings.rms.
- Clique em OK para fechar o Editor de estilo de Marcação de estrada (SOS).
Clique em Sim quando o 3ds Max perguntar se você tem certeza de que deseja fechar a caixa de diálogo.
Salve o trabalho:
- Salve a cena como my_roadway_markings.max.
