Converta um grupo em uma função e inspecione o código de sombreador

Crie um novo grupo:

1. Clique em no nó de grupo para entrar na vista de grupo.
2. Escolha Nós de sombreador de hw Matemática Nós Adicionar e Sombreador de hw Valor Cor para criar um nó Adicionar e um nó Cor, respectivamente.

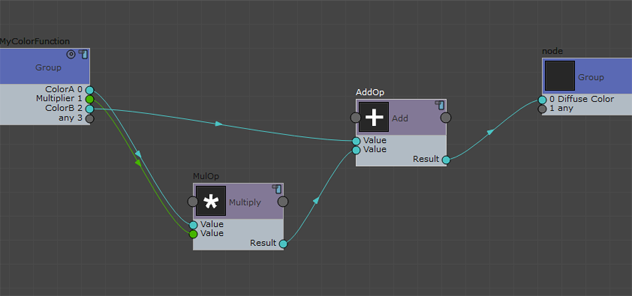

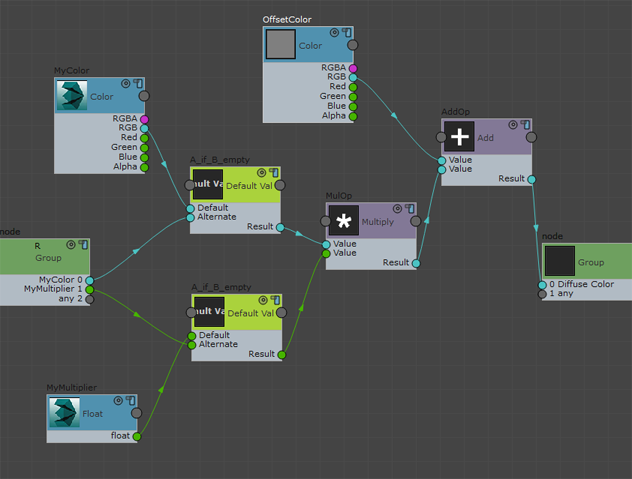

3. Conecte os nós como segue:
   • Conecte o atributo RGB de Cor ao primeiro Atributo de valor de Adicionar.
   • Conecte o atributo Resultado de Multiplicar ao segundo Atributo de valor de Adicionar.
   • Conecte o atributo Resultado da Adicionar ao atributo Cor difusa do nó de grupo.
4. Selecione o nó Cor recém-criado. No painel Propriedades, insira o nome OffsetColor e altere o valor de Ordem da UI para 3.


   OffsetColor agora aparece no Editor de material Implementação Parâmetros.



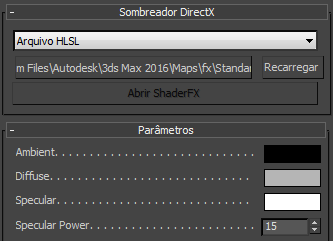

   Atributo OffsetColor na implementação Parâmetros

Converta um grupo em uma função:

1. Selecione os nós Multiplicar e Adicionar e, em seguida, selecione menu Grupo Criar grupo.
2. Clique em no grupo recém-criado. No grupo de vista, selecione o nó de grupo e, no painel Propriedades, altere o campo Nome para MyColorFunction.
3. Também no painel Propriedades, ative O grupo é uma função. Com essa opção, o resultado desses nós é encapsulado como uma função no código de sombreamento.
4. Forneça às portas do nó de grupo nomes exclusivos. Atualmente, todas as portas estão nomeadas como Valor e, portanto, o sombreamento é inválido. (Se você observar o Editor de material, a implementação Parâmetros exibe uma mensagem de erro.)

   No painel Propriedades, faça as seguintes alterações:

   • Soquete ativo: 0

     Etiqueta do soquete ativo: ColorA

   • Soquete ativo: 1

     Etiqueta do soquete ativo: Multiplicador

   • Soquete ativo: 2

     Etiqueta do soquete ativo: ColorB


   Nota: Ao converter um grupo em uma função, todas as portas de nó de grupo devem ter nomes exclusivos. Caso contrário, o sombreador se tornará inválido.
5. Saia da vista de grupo e selecione menu Ferramentas Calcular gráfico.

   Agora o sombreamento é válido novamente.

   No Editor de material, a implementação Parâmetros deste sombreador reaparece.

Salve o arquivo do sombreador e examine o código do sombreador

1. Saia da vista de grupo.
2. Selecione o nó Material. No painel Propriedades, insira um nome de arquivo para o arquivo de sombreador no campo HwShader/Nome de arquivo e, em seguida, pressione Enter.
3. Clique em HwShader/Salvar no disco.

   O caminho no qual o arquivo de sombreador é salvo é exibido como uma dica de ferramenta na parte inferior da área de trabalho.

   Nota: O ShaderFX salva um grupo como um arquivo na pasta /users/<username>/my documents/3dsmax/shaderfx/shaders/.

   Se você salvar o sombreador como um arquivo FX, será possível carregar o Sombreador FX como um sombreador DirectX, sem precisar usar o ShaderFX.

   É possível escolher salvar um sombreador em diferentes formatos: consulte Exportar para HLSL, CgFX e GLSL.

Examine o código do sombreador e, em seguida, simplifique-o:

1. Use um editor de texto para examinar o arquivo de sombreador. Pesquise por "MyColorFunction".

   MyColorFunction é definida como uma função no arquivo de sombreador. O struct SHADERDATA é listado como uma entrada. Essa é a configuração padrão.

2. Para desativar esta configuração para obter um código mais claro, entre na vista de grupo do grupo MyColorFunction, selecione o nó do grupo e, no painel Propriedades, ative Não adicionar DADOS struct como entrada de função.

   Salve novamente o arquivo de sombreador para ver se o struct SHADERDATA não está mais está listado como um parâmetro de entrada.
