Subdivide Modifier (Object Space)

O modificador de Subdivide fornece um algoritmo para a criação de malhas usadas para Processamento de radiosidade (radiosity processing). Processamento de radiosidade requer malhas que possuam elementos com o formato mais próximos possíveis de um triângulo equilátero. A densidade da malha também precisa ser considerada para determinar a resolução dos detalhes de iluminação que precisam ser capturadas. Quanto mais densa for a malha, melhores serão seus detalhes de iluminação e precisão. O trade-off é um requisito de memória maior O modificador de subdividir funciona em um objeto inteiro e não funciona em faces selecionadas em uma malha.

Selecionar um objeto > painel Modify > lista Modifierr > Object-Space Modifiers > Subdivide
menu padrão: fazer uma seleção. > Modifiers menu > Radiosity > Subdivide
Enhanced menu: fazer uma seleção. > Modifiers menu > Subdivision Surfaces > Subdivide

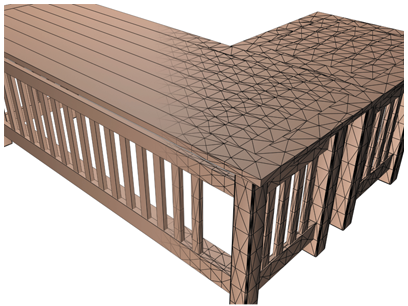

Subdividir modificadores quebram suas superfícies planas em malhas.

Ainda que seja principalmente desenvolvido para aumentar a qualidade do radiosity solutions, o Subdivide modifier também pode ser utilizado em qualquer aplicação que necessite de malhas bem formadas. Por exemplo, malhas irregulares são geradas para Terrain objetos compostos podem ser melhorados.

O modificador possue world space e object space variants. No modificador world space, o tamanho limite está na malha após ser transformadas em world space coordinates. O modificador object space limita o tamanho em um object space coordinates.

Nota: Normalmente, o modificador Subdivide é aplicado automaticamente em objetos da cena quando a radiosity solution estiver sendo processado. Parâmetros de malhas podem ser definidos em base global em radiosity control panel ou para objetos singulares emcaixa de diálogo Object Properties.

Dica: Quando estiver satisfeito com as configurações de subdivisão de um objeto, é possível arrastar o modificador para outros objetos para propagá-lo.

Interface

Tamanho: Controla o tamanho de triângulos na malha subdividida. O comprimento da aresta mais longa de qualquer triângulo não irá exceder a raiz quadrada de 2 vezes o no modificador Subdivide. A raiz quadrada do 2 factor é usado para que um quadrado cujas arestas são do tamanho indicado não se subdivididam.

Atualizar grupo

Os botões de opção em Update group controla quando a malha estiver pronta.

Automatic Atualiza imediatamente quando alterações são feitas para os controles ou a malha.
Renderizar Atualiza apenas para renderização.
Manual Atualiza apenas quando você clica em Atualizar agora. Subdivision podem ser interrompido ao pressionar Esc. Se a subdivision for interrompida o modo de atualização é alterado para manual.

Atualizar agora: Atualiza a malha quando a manual estiver ativada.

Exibir subdivisão: Controla quando todos os triângulos estão visíveis ou somente as arestas onde as propriedades da face estão mudando. Permite reduzir os triângulos visíveis na cena se parecer bagunçado.
