Cada uma das ferramentas de Mesclagem adiciona uma etapa de pré-processamento ao processo de otimização. Elas podem ajudar a corrigir problemas específicos em um modelo.
-
Criar ou importar um objeto. >
painel Modificar > Lista de modificadores > modificador de ProOptimizer > implementação Opções de otimização > grupo Ferramentas de mesclagem
- Objetos "sujos" Se um modelo tiver faces que estejam desconectadas, mas que não deveriam estar, a ferramenta Mesclar vértices poderá corrigir as descontinuidades e melhorar a otimização.
- Faces coplanares Se o modelo tiver superfícies que estão subdivididas em muitas faces coplanares (ou quase coplanares), a ferramenta Mesclar faces poderá simplificar esses planos, conduzindo a uma melhor otimização.
Interface
- Mesclar vértices
-
Quando ativada, mescla vértices antes de executar a otimização. Padrão=desativado.
Limite Define a distância nos quais os vértices são mesclados. Essa distância é baseada em uma porcentagem de tamanho da caixa delimitadora do objeto. Com o valor Limite de 0,0, a distância é cerca de 0,0001 por cento do tamanho da caixa delimitadora. Com o valor Limite de 100,0, a distância é cerca de 5 por cento do tamanho da caixa delimitadora. Intervalo=0,0 a 100,0. Padrão=0,0.
- Mesclagem de faces
-
Quando ativada, mescla faces coplanares (ou quase coplanares) antes de executar a otimização. Padrão=desativado.
Aviso: Se a superfície plana tiver furos, a Mesclagem de faces não poderá fornecer os resultados corretos. Além disso, se a superfície plana tiver mapeamento de UV repetido (lado a lado), as informações do quadro serão perdidas.Limite de ângulo Define o ângulo entre normais de face no qual as faces são mescladas. Intervalo=0,0 a 10,0. Padrão=0,0.

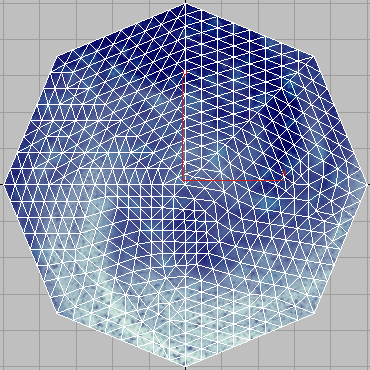

Modelo original
Vértices: 557

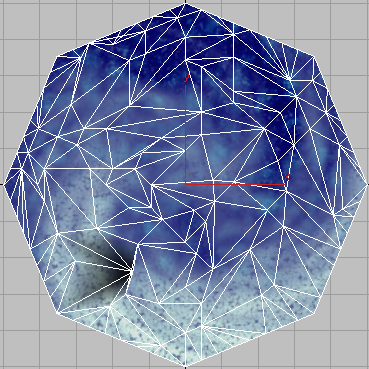

Mesclagem de faces desativada
% Vértice = 25,0
Vértices: 139
Faces: 214

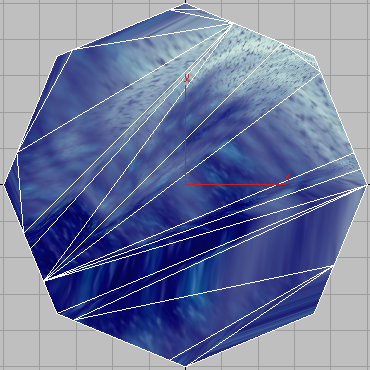

Mesclagem de faces ativada
% Vértice = 25,0
Vértices: 23
Faces: 21
Quando um modelo tiver faces coplanares, a Mesclagem de faces poderá melhorar a otimização.
