Controladores de TCB produzem animações baseadas em curva, muito parecidas com controladores de Bezier. No entanto, não utilize TCB controladores tangentes tipos ou ajustável controladores tangentes. Eles utilizam campos para ajustar as configurações de tensão, continuidade e desvio.
Este controlador funciona bem como um controlador de posição em conjunto com a exibição do painel de movimento
Trajetórias de um objeto. Com as chaves de subobjeto ativadas e a caixa de diálogo Informação de chave para uma chave exibida (clique com o botão direito e selecione Informação de chave na chave selecionada para exibir as propriedades da Informação de chave), é possível alterar os parâmetros na caixa de diálogo Informações de chave e visualizar a alteração da rota do caminho. Isso permite um controle mais preciso da trajetória de um objeto com feedback visual.
Procedimentos
Para alterar um controlador de rotação XYZ de Euler (o controlador de rotação padrão no 3ds Max) para um controlador de rotação de TCB:
-
Seleciona um objeto animado com um controlador de rotação XYZ de Euler. - No
painel de Movimento Parâmetros Implementação Atribuir controlador, realce o controle de rotação na janela lista. - Clique em
(Atribuir controlador) e, em seguida, escolha Quatérnion (TCB). Também é possível atribuir este controlador na Vista de trilha ou no menu de Animação.
Interface

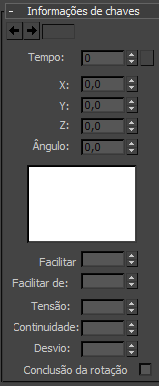

Os controladores de TCB exibem suas propriedades em uma caixa de diálogo de informações de chave na Vista de trilha e uma implementação de informações de chave no painel de movimento.
- Campo tempo
-
Especifica quando a chave ocorre no tempo.
- Bloqueio de tempo
-
Evita o movimento horizontal da chave nos modos de edição da Vista de trilha.
- Campos de valor chave
-
Armazena os valores da animação para a chave. O número e o significado dos campos varia de acordo com os diferentes tipos de dados de parâmetro. Algumas organizações de campo típicas são:
- Campos XYZ para chaves de Posição e Point3
- Campos de porcentagem XYZ para chaves de Escala
- Um único campo de valor para chaves Flutuantes
- Gráfico de TBC
-
Diagramas o efeito que alterar o controlador propriedades terão na animação. A marca vermelha no topo da curva representa a chave. As marcas para a esquerda e direita da curva representam uma divisão de tempo em qualquer lado da chave.
O gráfico é uma representação TCB estilizadas de animação em torno de uma única chave. Se desejar visualizar o efeito da alteração das propriedades de TBC na curva de animação verdadeira, utilize o modo Curvas de função da Vista de trilha (funciona somente com posição e escala).
As seguintes descrições referem-se tanto ao gráfico de TBC e à curva de função, quanto à curva de animação.
Nota: Ao alterar as propriedades de uma seleção de várias chaves, o gráfico de TCB ficará em branco, a não ser que todas as propriedades sejam iguais. - Facilidade para
-
Diminui a velocidade da curva de animação à medida que se aproxima da chave. Padrão=0.
Alta facilidade para a animação para desaceleração à medida que aproxima-se a chave.
A configuração padrão não causa extra desaceleração.
- Facilidade de
-
Diminui a velocidade da curva de animação, conforme sai da chave. Padrão=0.
Alta facilidade para faz com que a animação inicie de forma lenta e acelere, conforme sai da chave.
A configuração padrão faz com que nenhuma alteração da curva de animação.
- Tensão
-
Controla a quantidade de curvatura na animação de curva.
Alta Tensão produz uma curva linear. Ele também possui um pequeno facilidade e facilidade do efeito.
Baixa Tensão produz um muito larga, arredondada, curva. Ele também possui um pequeno negativa a facilidade e facilidade do efeito.
O valor padrão de 25 produz uma quantidade de curvatura através da chave.
- Continuidade
-
Controla a propriedade tangencial da curva na chave. A configuração padrão é o único valor que produz uma curva de animação suave através da chave. Todos os outros valores produzir uma descontinuidade na curva de animação que causou uma mudança abrupta na animação. Padrão = 25.
Os valores altos continuidade Create Curved avanço em ambos os lados da chave.
Baixa a continuidade valores para criar uma curva de animação linear. Baixa a continuidade cria uma curva linear similar à alta tensão exceto sem a facilidade e facilidade de lado efeito.
A configuração padrão cria uma curva com continuidade uniforme na chave.
- Inclinação
-
Controla onde ocorre a curva de animação em relação à chave. Padrão=25.
Tendência de alta empurra a curva para além da chave. Isto produz uma curva linear em a chave e uma curva exagerada, deixando a chave.
Tendência de baixa aproxima a curva antes da chave. Isto produz uma curva deformadas em a chave e uma curva linear deixando a chave.
A configuração padrão distribui a curva por igual para ambos os lados da chave.
- Conclusão da rotação (somente rotação de TCB)
-
Quando ativada, as chaves de rotação podem ser maiores que 180 graus. Quando desativada, as chaves de rotação têm sempre menos que 180 graus. Isso é útil se quiser definir uma única chave de rotação para criar várias revoluções de um objeto. Padrão=desativado.
Aviso: Se a Conclusão da rotação estiver ativada e uma chave de rotação for inserida entre duas chaves de rotação criadas anteriormente, é possível obter mudanças de direção inesperadas. A Conclusão da rotação funciona melhor se as chaves forem definidas usando um fluxo de trabalho direto.
