O modificador de esticar simula o efeito de animação tradicional de "squash-and-stretch". Esticar aplica um efeito escala ao longo de um determinado eixo de estiramento e uma escala oposta ao longo de dois eixos menores restantes.
-
Selecione um objeto. >
Painel modificar > Lista de modificadores > Modificadores de Espaço de objeto > Esticar
A quantidade de escala oposta nos eixos menores varia de acordo com a distância a partir do centro da escala de efeito. A quantidade máxima de escala ocorre no centro e cai para as extremidades.

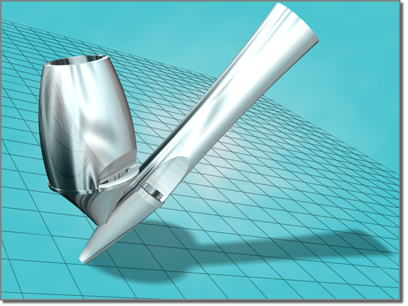

Aplicação de um modificador de esticar para o objeto na esquerda cria o objeto na direita.
Procedimentos
Para esticar um objeto:
-
Selecione um objeto. - Aplicar esticar.
- Na caixa suspensa de Parâmetros
Grupo de Eixos de estiramento, escolha o X, Y ou Z. - Na caixa suspensa de Parâmetros Grupo Esticar, insira um valor no Campo de Esticar.
- Ajuste a caixa suspensa de Parâmetros Grupo Esticar Amplie a configuração para alterar a quantidade de escala ao longo dos eixos menores.
Para limitar o esticar:
- Aplicar um modificador de esticar em um objeto e especificar as quantidades de estiramento e eixo de estiramento.
- Na caixa suspensa de Parâmetris Grupo de limites, ativar o Limitar Efeito.
- Defina os valores para os limites inferiores e superiores para definir os limites de esticar em qualquer lado do Centro de esticar.
- Na pilha de modificadores, escolha o nível de centro de subobjetos e mova o centro para localizar o efeito de esticar limitado.
Interface
Pilha de modificadores
- Gizmo
-
Neste nível de subobjeto, você pode transformar e animar a meta-alça, como qualquer outro objeto, alterando o efeito do modificador de esticar. Convertendo a meta-alça converte seu centro a uma distância igual. Rotacionar e dimensionar meta-alça acontece com relação ao seu centro.
- Centro
-
Neste nível de subobjeto, você pode traduzir e animar o centro, alterarando a forma da meta-alça de esticar e portanto, a forma do objeto de esticado.
Implementação Parâmetros
Use as opções na caixa suspensa de Parâmetros para definir os seguintes:
- Quantidade de estiramento
- Eixo de estiramento principal
- Área afetada pelo estiramento
Grupo de esticar
O grupo de Estiramento da caixa suspensa de Parâmetros tem dois campos que controlam a quantidade de escala de estiramento aplicada.
- Alongamento
-
Define o fator de escala base para todos os três eixos. O fator de escala derivado do valor de estiramento varia de acordo com o sinal do valor.
- Os valores de estiramento positivos definem um fator de escala igual a esticar + 1. Por exemplo, um valor de estiramento de 1,5 produz um fator de escala de 1,5 + 1 = 2,5 ou 250 por cento.
- Os valores de estiramento negativos definem um fator de escala igual a -1/(Esticar - 1). Por exemplo, um valor de estiramento de – 1,5 produz um fator de escala de – 1 / (1 - 1,5 – )=0,4 ou 40 por cento.
O fator de escala calculado é aplicado ao eixo de estiramento selecionado e a escala inversa é aplicada aos eixos menores.
Valores de estiramento de 0,0, 0,5 e - 0,5
- Ampliar
-
Altera o fator de escala aplicado aos eixos secundários. Ampliar gera um multiplicador usando a mesma técnica do estiramento. O multiplicador é então aplicado ao valor de estiramento antes que o fator de escala para os eixos secundários seja calculado.
Os valores de Ampliar afetam a escala ao longo dos eixos secundária da seguinte forma:
- Um valor de 0 não tem efeito. Ele usa o fator de escala padrão calculado a partir da quantidade de estiramento.
- Os valores positivos exageram o efeito.
- Os valores negativos reduzem o efeito.
Objetos esticados com valores de Ampliar de 0,0, 1,0, e – 1,0.
Grupo de eixos de estiramento
Você seleciona quais os eixos locais do objeto é o Eixo de Estiramento usando as opções no grupo de eixos de estiramento da caixa suspensa de Parâmetros.
- O fator de escala calculado a partir da Quantidade de Estiramento é aplicado ao eixo de estiramento.
- O fator de escala inverso é aplicado aos eixos secundários restantes.
Efeitos de alterar o eixo de esticar
Limites de grupo
É possível aplicar o efeito de esticar para todo o objeto, ou limitá-lo a uma parte do objeto, usando os controles no grupo da caixa suspensa de parâmetros. Os limites restringem o efeito esticar ao longo do eixo de estiramento positivo e negativo medido a partir do centro do modificador.
- Efeito de limite
-
Limita o efeito de estiramento. Quando o Limitar Efeito é desativado, os valores dos campos de limite superior e inferior são ignorados.
- Limite superior
-
Define o limite do efeito de estiramento ao longo do eixo positivo estiramento. O limite superior pode ser 0 ou qualquer número positivo.
- Limite inferior
-
Define o limite do efeito de estiramento ao longo do eixo negativo de estiramento. O limite inferior pode ser 0 ou negativo.
Como limitar o efeito de estiramento
Clique em Subobjeto e mova o centro do modificador para alterar a localização das áreas de estiramento limitadas. Os limites superiores e inferiores movem com o centro do modificador para manter suas distâncias especificadas.
Efeitos de mover o centro de Estiramento
Nota: Também é possível limitar o efeito de estiramento utilizando um modificador de Edição ou Selecionar, definindo a seleção de um subobjeto e, a seguir, aplicando o Estiramento. Se o modificador de subobjeto estiver ativo, somente os subobjetos selecionados serão esticados.
