Painel Layout

Especifique o método de divisão de viewports e atribua tipos específicos de visualizações para cada viewport no painel Layout da caixa de diálogo Configuração da Viewport.

• Clique emou clique com o botão direito do mouse o geral de legendas viewport (“[+]”). > Menu de legenda da Viewport Geral > Configurar > Caixa de diálogo Configuração da Viewport > painel Layout da Viewport
• Menu Padrão: menu Visualizações > Configuração da Viewport > caixa de diálogo Configuração da Viewport > painel Layout
• Menu Avançado: Menu Cena > Configurar Visualizações > Configuração da Viewport > caixa de diálogo Configuração da viewport > Painel Layout

O layout é salvo com o arquivo de cena MAX, de modo que você pode armazenar diferentes layouts em diferentes arquivos de cena. Carregue o arquivo desejado e, em seguida, mescle no conteúdo de outros arquivos para manter o layout.

Dica: Uma forma conveniente para alterar o layout da viewport é com o recurso Layouts da Viewport. Você pode definir qualquer número de layouts para visualizar a cena atual, alterne entre eles clicando em guias na barra Layouts da Viewport e mais. Para obter detalhes, consulte Layouts da Viewport.

Dica: MAXScript fornece comandos para definir o layout atual para qualquer das 14 configurações disponíveis, bem como a ativação de uma determinada viewport e especificar o tipo de visualização. Isso permite criar macros e botões da interface do usuário personalizada para definir qualquer layout que você escolher.

Interface

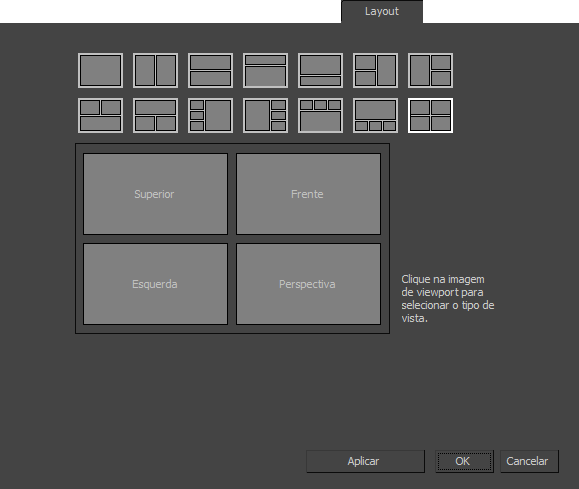

O painel Layout está organizado em duas áreas gerais. Na parte superior estão ícones que representam os métodos de divisão possíveis. Abaixo deles, há uma representação de tela do layout atualmente selecionado. Clique em um ícone para selecionar o método de divisão, que irá aparecer na representação de tela maior.

Para atribuir visualizações específicas, clique ou clique com o botão direito em uma viewport na representação de tela maior. Selecione um tipo de viewport no menu que aparece.
