A Vista esquemática suporta várias vistas de lista que exibem objetos e suas relações em uma lista. Essas incluem as vistas de lista para instâncias, ocorrências de objetos e as relações. Utilize essas listas para editar rapidamente a sua conexão de parâmetro, separar as relações ou tornar as instâncias únicas. Utilize as opções da Lista para sincronizar a lista com o viewport ou a exibição de nó na janela de vista esquemática.
Interface

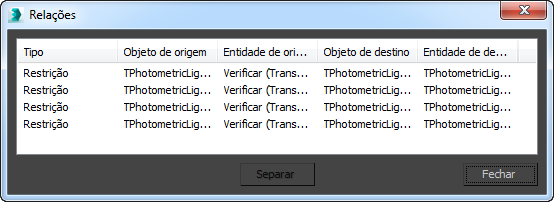

Vista de lista exibindo as relações
- Todas as Relações
-
Abre ou redesenha a Vista de Lista com todos os relacionamentos das entidades da Vista Esquemática atualmente exibidas.
- Relações selecionadas
-
Abre ou redesenha a Vista de lista com todas as relações de entidades de Vista esquemática atualmente selecionadas.
- Todas as Instâncias
-
Abre ou redesenha a Vista de Lista com todas as instâncias das entidades da Vista Esquemática atualmente selecionadas.
- Instâncias Selecionadas
-
Abre ou redesenha a Vista de Lista com todas as instâncias das entidades da Vista Esquemática atualmente selecionadas.
- Mostrar ocorrências
-
Abre ou redesenha a Vista de Lista com todas as entidades que compartilham uma propriedade ou tipo de relacionamento com entidades atualmente selecionadas
- Todos os controladores de animação
-
Abre ou redesenha a Vista de lista com todas as entidades que têm, ou compartilham, controladores animados.
- Tornar único
-
Nas vistas Todas as instâncias e Instâncias selecionadas, esse recurso torna a entidade selecionada em uma cópia e a retira da lista.
- Separar
-
Nas vistas Todas as relações e Relações selecionadas, elimina a relação selecionada e a retira da lista.
Menu de opções na caixa de diálogo Vista de lista
Opções para a vista de lista permitem sincronizar a seleção de lista com o viewport e a janela Vista esquemática.
- Sincronizar seleção
-
Quando está ativado, a seleção Vista esquemática corresponde às seleções feitas na lista.
- Pan para selecionado
-
Quando está ativado, a Vista esquemática faz uma panorâmica para colocar a entidade selecionada na lista no centro da Vista esquemática, dentro do fator de zoom existente. Para as Instâncias e as Ocorrências essas serão entidades simples, para as Relações serão duas entidades.
- Aplicar zoom na seleção
-
Quando está ativado, a Vista esquemática aplica o zoom nas extensões em torno da entidade selecionada na lista. Para as Instâncias e as Ocorrências essas serão entidades simples, para as Relações serão duas entidades
- Respeitar exibição
-
Quando está ativada, a Vista de lista exibirá somente as entidades ativadas para exibição pelo Exibir flutuador.
