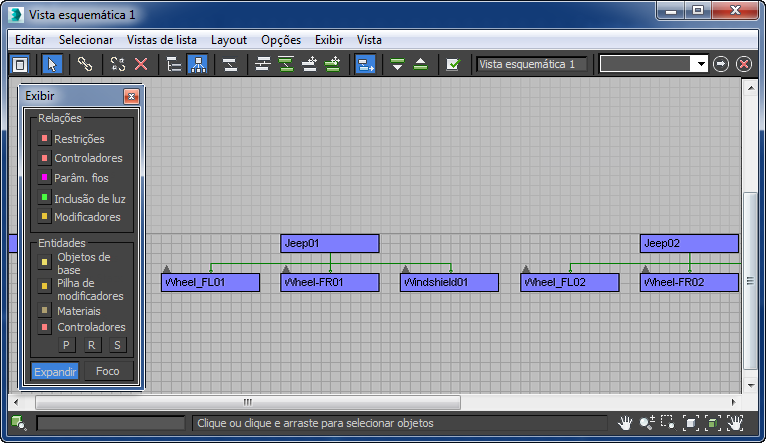

Vista esquemática

A Vista esquemática é um gráfico de cena com base em nós que fornece acesso a propriedades do objeto, materiais, controladores, modificadores, hierarquia e relações de cena não visíveis como parâmetros de fiação e instâncias.

Barra de ferramentas principal > Vista esquemática (abrir)
Menu padrão: Barra de menus > Menu Editores de gráfico > Nova vista esquemática
Menu padrão: Barra de menus > Editores de gráfico > Vistas esquemáticas salvas > Escolha uma vista esquemática salva
Menu avançado: Menu Cena > Vista esquemática > Nova vista esquemática

Aqui, é possível visualizar, criar e editar as relações entre os objetos. É possível criar hierarquias, atribuir controladores, materiais, modificadores ou restrições.

É possível usar o flutuador Exibição de vista esquemática para controlar quais entidades e relações deseja ver e trabalhar. Use a Vista esquemática para navegar em hierarquias complexas ou cenas com um grande número de objetos. Use a Vista esquemática para compreender e explorar estruturas de arquivos que não tenham sido criadas por você.

Um recurso poderoso é a vista de lista. É possível visualizar os nós em uma lista de texto que pode ser classificada por critérios. As vistas de lista podem ser usadas para navegar em cenas extremamente complexas com rapidez. É possível usar o visualizador de relação ou instância na Vista esquemática para visualizar inclusões de luz ou fiações de parâmetro dentro da cena. É possível controlar a exibição de instâncias ou ver uma lista de ocorrências do objeto.

A Vista esquemática também permite imagem de plano de fundo ou grade e a organização automática de nós com base no posicionamento física na cena. Isso torna mais fácil organizar os nós de montagens de personagem.

Escolha entre uma variedade de seleções de organização, para que seja possível organizar automaticamente ou trabalhar em um modo livre. O layout dos nós é salvo com a janela de Vista esquemática nomeada. É possível carregar uma imagem de plano de fundo como um modelo para o layout dos nós na janela.

Recursos da vista esquemática

Aqui estão alguns recursos importantes da Vista esquemática:

Os layouts são salvos com o arquivo de Vista esquemática nomeado.
O texto permanece legível durante a navegação na janela.
A Vista esquemática inclui ferramentas para exibir e organizar nós, incluindo um modo livre.
É possível usar uma imagem de plano de fundo ou grade na janela Vista esquemática.
É possível ver e editar parâmetros de fiação.
Um flutuador de exibição sem restrição permite ativar e desativar a exibição do nó por categoria.
O Visualizador de lista de relação permite navegar e selecionar nós com rapidez. As relações exibidas incluem Inclusão/exclusão de luz, todas as relações de fios de parâmetro, restrições, controladores e modificador, como caminhos de deformação de caminho e destinos de transformação
É possível copiar e instanciar controladores.
É possível atribuir tipos de controlador.
A Vista esquemática oferece amplas exposições do MAXScript.
Capacidade de fazer busca detalhada de mais Propriedades (como valores estáticos e atributos personalizados).

Como os componentes da vista esquemática se comportam

Tudo o que é exibido na janela Vista esquemática é mostrado como uma caixa com um nome. Há diversas convenções para indicar diferentes estados em relação a esses objetos.

Extremidade sólida: Indica que a entidade está organizada.
Extremidade aberta: Indica que a entidade está livre.
Borda vermelha: Indica que a entidade está animada.
Seta final: Indica que a entidade compartilha uma relação com outra entidade.
Preenchimento de branco: Indica que a entidade está selecionada na janela Vista esquemática.
Borda branca: Indica que a entidade está selecionada na viewport.
Seta para cima: Recolhe a entidade da qual provém e todas as entidades filhas até a entidade pai
Seta para abaixo: Expande a próxima entidade filha abaixo da entidade da qual a seta provém.
Sobreposição: A Vista esquemática impedirá que os nós recém-visíveis sejam sobrepostos aos nós existentes. Isso se aplica ao modo livre: crie um objeto libere-o, crie outro objeto e ele cairá sobre e à direita do objeto original, para que ambos possam ser acessados e movidos.
Instâncias: A Vista esquemática deixará em negrito o texto das entidades instanciadas, para os nós, isso aparecerá na base da entidade do objeto. No exemplo ilustrado, Box02 e Box03 são instâncias.
