Como os controladores CATMotion funcionam

A saída de cada controlador CATMotion é uma combinação de diferentes fatores. Por exemplo, o resultado final de Elevação FootPlatform é uma combinação de Tempo máximo do passo, Comprimento máximo do passo, a velocidade do nó do caminho, e os valores que você atribui para todos os controladores individuais para o FootPlatform.

A curva que você vê no painel Elevação FootPlatform é útil para ajudar a criar o resultado desejado na animação do controlador, mas também é possível ver o resultado real no Track View.

Procedimento

Exemplo: para visualizar as curvas de saída para um FootPlatform:

1. Selecione o elemento na viewport.

   Este exemplo utiliza o FootPlatform, mas o procedimento básico se aplica a qualquer elemento no CATRig.

2. Clique com o botão direito na FootPlatform selecionada na viewport e selecione o Editor de Curva.

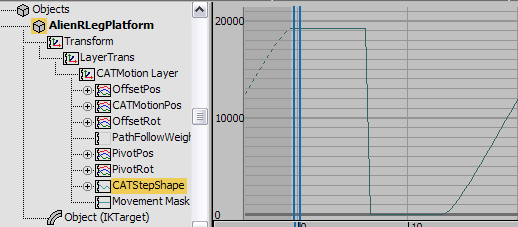

   O Editor de Curva é aberto mostrando a curva para a CATStepShape rastrear.

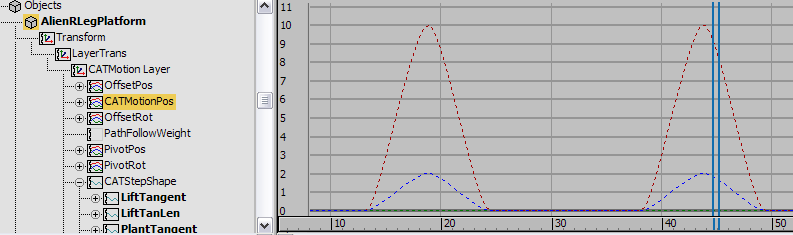

3. Clique na trilha do CATMotionPos. As informações para o elemento selecionado são mantidas neste controlador.

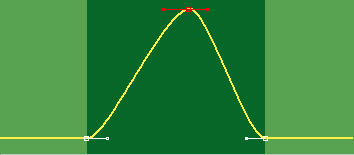

   Aqui você pode ver o gráfico que representa a trajetória da Footplatform selecionada, em comparação com o gráfico CATMotion para o controlador Footplatform (a seguir).
