Use esse menu para alterar o ponto de vista ativo e ativar outros elementos de viewport integrados.

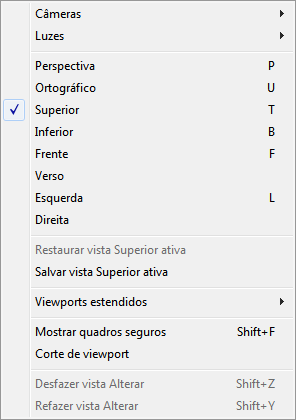

Menu Ponto de Vista (POV)
Interface
- Câmeras
-
Se a cena contiver câmeras, elas estão listadas nesse submenu. Se não houver câmeras, o submenu não será aberto. Escolher um nome da câmera muda a janela de visualização para o ponto de vista da câmera.
- Luzes
-
Se a cena contiver luzes de spot ou luzes direcionais, elas estão listadas nesse submenu. Se não houver luzes, o submenu não será aberto. Escolher um nome de luz muda a janela de visualização para o ponto de vista da luz.
- Opções de Ponto de vista
-
Os seguintes itens de menu permitem que você especifique o ponto de vista atual na viewport selecionada:
- Perspectiva
Atalho de teclado: P
- Ortográfico
Atalho de teclado: U
- Superior
Atalho de teclado: T
- Inferior
Atalho de teclado: B
- Frontal
Atalho de teclado: F
- Voltar
- Esquerda
Atalho de teclado: L
- Direita
- Perspectiva
- Janelas de visualização extendidas
- Exibe um submenu Viewports estendidas com outras opções de viewport.
- Show Safe Frames (Exibir os quadros seguros)
- Ativa e desativa a exibição de quadros seguros. Quadros seguros são definidos na caixa de diálogo Configuração de viewport. As proporções do quadro seguro se ajustam à largura e à altura do tamanho de saída da sua saída de renderização de imagem.
Atalho de teclado: Shift + F
- Corte de viewport
-
Permite que defina um intervalo de visibilidade próximo ou distante para a janela de visualização interativamente. A geometria dentro do intervalo de corte da janela de visualização é exibida. As faces fora do intervalo não são exibidas. O que é útil nas cenas complexas em que deseje trabalhar com detalhes que estejam obscuros da vista.
Essa opção é de alternar: a primeira vez que a escolher, o Viewport Clipping (Corte de janela de visualização) será ativado. Quando escolher a opção uma segunda vez desativará o Viewport Clipping: assim por diante.
Quando ativar o Viewport Clipping (Corte de janela de visualização), a janela de visualização exibirá duas setas deslizantes amarelas no lado direito. Ajustar a seta inferior define o fim próximo do intervalo. Ajustar a seta superior define o fim mais distante. Marcas no intervalo de deslizamento indicam a extensão da janela de visualização.
É possível alternar o Corte de viewport na caixa de diálogo Configuração de viewport.
- Select Camera / Select Light (Selecionar a câmera, selecionar a luz)
-
Se a viewport está mostrando uma vista de Câmera ou de Luz, esta opção aparece. Ela permite que selecione o objeto da câmera ou da luz que exibe a vista.
- Select Camera Target / Select Light Target (Selecionar o alvo da câmera, selecionar o alvo da luz)
-
Se a viewport estiver exibindo uma vista de Câmera ou de Luz e essa Câmera ou Luz tiver um alvo, esta opção aparece. Permite que selecione o objeto que seja o Alvo da câmera ou o Alvo da luz e que esteja associado com a câmera ou luz que exibe a vista.
- Desfazer alteração da vista
-
Desfaz a última mudança na janela de visualização.
Atalho de teclado: Shift + Z
Dica: Para refazer uma alteração de vista, pressione Shift + Y.

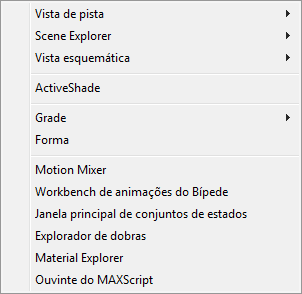

Submenu Extended Viewports (Janelas de visualização extendidas)
- Vista de trilha
-
Exibe um submenu que lista as Vistas de trilha existentes, se houver. Escolha uma Vista de pilha para a exibir na janela de visualização.
O submenu também tem uma opção New (Novo) que permite criar uma nova Vista de pilha.
Para alterar a janela de visualização de uma Vista de pilha para outro ponto de vista, clique com o botão direito do mouse na barra de menus e escolha uma janela de visualização diferente.
- Explorador de Cena
- Exibe um submenu que lista os Exploradores de cena existentes, se houver. Escolha um Scene Explorer (Explorador de cena) para o exibir na janela de visualização.
O submenu também tem uma nova opção New (Novo) que permite criar um novo Explorador de cena.
Para alterar a janela de visualização de um Explorador de cena de volta para outro ponto de vista, clique com o botão direito do mouse na barra de menus e escolha uma janela de visualização diferente.
- Vista esquemática
-
Exibe um submenu que lista as Vistas esquemáticas existentes, se houver. Escolha uma Schematic View para a exibir na janela de visualização.
O submenu também tem uma opção New (Novo) que permite criar uma nova Vista esquemática.
Para alterar a janela de visualização de uma Vista esquemática para outro ponto de vista, clique com o botão direito do mouse na barra de menus e escolha uma janela de visualização diferente.
- O ActiveShade
-
Altera a viewport para a renderização com ActiveShade. Essa opção não muda o ponto de vista da janela de visualização.
Para sair do ActiveShade, clique com o botão direito do mouse na janela de visualização sombreada e escolha Close (Fechar) da View (Ver).
- Grade
-
Exibe um submenu que altera o ponto de vista com base na grade ativa. Essas opções são destinadas principalmente para o uso com objetos da Grade. Se não há nenhum objeto da Grade ativado, eles operam na Grade inicial.
Aviso: Alterar o ponto de vista da Grade também altera a vista de Perspective (Perspectiva) padrão.- Frontal
Muda a vista para a vista Front (Frontal) da grade.
- Voltar
Altera a vista para a vista Back (Anterior) da grade.
- Superior
Altera a vista para a vista Top (Superior) da grade.
- Inferior
Altera a vista para a vista Bottom (Inferior) da grade.
- Esquerda
Altera a vista para a vista Left (Esquerda) da grade.
- Direita
Altera a vista para a vista Right (Direita) da grade.
- Display Planes (Exibir planos)
Altera a vista para o plano de exibição ativo da grade. Define o plano ativo no painel Modify (Modificar)
implementação de Parameters (Parâmetros) grupo Display (Exibição) Plano XY, plano YZ ou plano ZX.
- Frontal
- Forma
-
Alinha a vista na extensão de um objeto de Forma selecionado e seus eixos locais XY.
Se não selecionou um objeto de Shape (Forma) antes de escolher Shape, essa opção pode ter resultados peculiares.
Importante: A opção Shape (Forma) muda a vista Perspective (Perspectiva) padrão.
- Motion Mixer
- Exibe o Motion Mixer.
- Biped Animation Workbench (Estação de trabalho da animação como bípede)
- Exibe a Estação de trabalho da animação como bípede.
Se não selecionou um bípede antes de selecionar essa opção, a janela de visualização exibe um aviso para aquele efeito. Selecionar uma peça de corpo bípede em outra viewport atualiza a vista de Workbench.
- State Sets Main Window (Janela principal dos conjuntos de estado)
- Exibe a caixa de diálogo Conjuntos de estado.
- Material Explorer
- Exibe o Material Explorer.
- Ouvinte do MAXScript
- Exibe o MAXScript Listener.
Nota: Quando você abre o ouvinte do MAXScript desta forma, e em seguida altera a viewport POV 3ds Max, abre o ouvinte em uma nova janela própria.
Procedimentos
Para alterar uma janela de visualização para a vista Camera (Câmera):

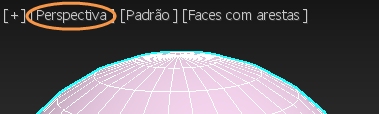

- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Cameras (Câmeras) nome da câmera.
Isso faz com que a câmera seja definida à janela de visualização e muda a etiqueta ponto de vista para o nome da câmera.
Uma janela de visualização de câmera acompanha a vista por meio do ponto de vista daquela câmera. À medida que move a câmera (ou o alvo) em outra janela de visualização, a vista será alterada de acordo. Caso altere o campo de visão da câmera, você verá as mudanças à medida que são aplicadas.
Dica: É possível que pressione C como um atalho, para alterar qualquer janela de visualização ativa para uma vista de câmera.
O procedimento exige pelo menos um objeto de câmera em sua cena. Como uma alternativa, para criar uma câmera e a definir para uma viewport (janela de visualização) ao mesmo tempo, ative uma janela de visualização Perspective (Perspectiva) e, a seguir, pressione Ctrl + C.
Para alterar uma viewport (janela de visualização) para uma vista de forma:
- Selecione a forma que deseja visualizar.
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Shape (Forma) do menu.
O procedimento requer pelo menos uma forma de objeto na sua cena. (Se a forma não for selecionada ou se escolher a geometria 3D em seu lugar, a vista resultante parece distorcida.)
Para usar o corte da janela visualização:
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Viewport Clipping (Corte de visualização).
A janela de visualização exibe os controles de corte de janela de visualização.
- Mova o controle deslizante inferior até que geometria seja recortada na janela de visualização com o plano de corte próximo.
- Ajuste o controle deslizante superior para cortar a geometria com o plano de corte distante.
Para exibir a Schematic View (Vista esquemática) na janela de visualização:
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Schematic New (Novo) esquema ou selecione o nome da vista esquemática para exibir.
Para exibir a Vista de trilha em uma janela de visualização:
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Track (Trilha) New (Novo) ou selecione o nome da Vista de trilha para exibir.
Para exibir o MAXScript Listener (Ouvinte MAXScript) numa janela de visualização:
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Extended Viewports MAXScript Listener (Ouvinte MAXScript).
O MAXScript Listener é exibido na janela de visualização.
Para retornar a uma vista de Geometry (Geometria) ou mudar para outra janela de editor, clique com o botão direito do mouse na barra de menus ou na barra de ferramentas e escolha o Ponto de Vista.
Nota: Quando você abre o ouvinte do MAXScript desta forma, e em seguida altera a viewport POV 3ds Max, abre o ouvinte em uma nova janela própria.
Para exibir a Biped Animation Workbench (Estação de trabalho de animação em bípede) ou o Motion Mixer numa janela de visualização:
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Extended Viewports (Janelas de visualização extendidas) Biped AnimationWorkbench ou Motion Mixer.
A janela que escolheu é exibida na janela de visualização.
Nota: Se não selecionou um bípede antes de escolher a Biped AnimationWorkbench, a janela de visualização exibe um alerta para aquele efeito. Selecionar uma peça de corpo bípede em outra viewport atualiza a vista de Workbench.Para retornar a uma vista de Geometry (Geometria) ou mudar para outra janela de editor, clique com o botão direito do mouse na barra de menus ou na barra de ferramentas e escolha o Ponto de Vista.
Para exibir o Material Explorer (Explorador de materiais) numa janela de visualização:
- Clique ou clique com o botão direito na rótulo viewport POV.
- Escolha Extended Viewports (Janelas de visualização extendidas) no Material Explorer.
O Material Explorer será exibido na janela de visualização.
Para retornar a uma vista de Geometry (Geometria) ou mudar para outra janela de editor, clique com o botão direito do mouse na barra de menus ou na barra de ferramentas e escolha o Ponto de Vista.
Para exibir a exibição do quadro seguro, faço um dos seguintes:
- Clique ou clique com o botão direito do mouse na etiqueta de janela de visualização do ponto de vista, então escolha Show Safe Frames (Exibir quadros seguros).
- Pressione Shift + F.
- Abra a caixa de diálogo Configurações de viewport painel Quadros seguros e ative Exibir os quadros seguros na vista ativa.
Para personalizar o menu Etiqueta de viewport - Ponto de vista (POV):
- Na barra de menu, selecione .
- Na caixa de diálogo Personalizar interface do usuário, clique na guia Menu.
- No painel Menu, clique no menu suspenso na parte superior direita e escolha Barra de etiquetas de menus de viewport.
- Na janela Menu, adicione e remova comandos conforme necessário em Vistas - Menu de etiqueta de viewport de POV.
