O AutoCAD Mechanical permite criar símbolos de acabamento superficial em conformidade com a norma de desenho ativa.
Na parte inferior desta página a lista completa de normas suportadas é exibida.
É possível colocar um símbolo de acabamento superficial no desenho usando a introdução de valores de coordenadas ou utilizando uma referência a objeto. É possível colocar o símbolo por si só ou anexado a uma chamada de detalhe. O símbolo pode existir como um objeto independente ou pode ser anexado a um objeto do desenho. Quando você anexa um símbolo, este é movido junto com o objeto sempre que você move o objeto. Se a chamada de detalhe de um símbolo está anexada a um objeto do desenho e você deseja anexá-la a outro, é necessário primeiramente desvinculá-la.

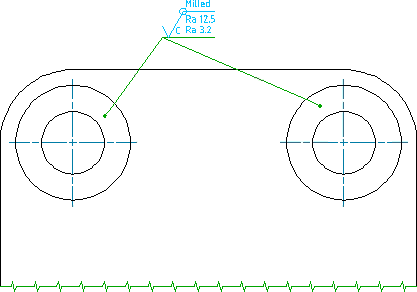

O AutoCAD Mechanical fornece as opções da linha de comando para criar linhas de chamada de indicação da superfície. Isso permite que as linhas de chamada de símbolos apontem para uma superfície em vez de uma aresta. Com as linhas de chamada de indicação da superfície, você pode indicar requisitos usando uma vista superior em vez de uma vista lateral.

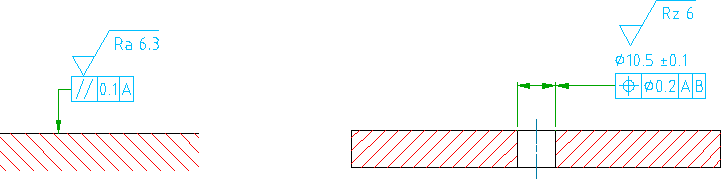

É possível anexar símbolos de acabamento superficial a símbolos de tolerância geométrica, como mostrado na ilustração a seguir.
Quando o acabamento superficial requerido deve ser produzido usando um método em particular, indique o método, em palavras, em uma linha adicionada ao braço mais longo do símbolo de acabamento superficial. Para incluir caracteres especiais, tais como a anotação do filtro de onda (λ), insira a corrente de caracteres Unicode correspondente (\Ou+03BB neste caso) ao inserir o texto.
Em alguns casos, há listas suspensas que permitem selecionar os requisitos de acabamento superficial. É possível personalizar estas listas durante a configuração para remover os requisitos de acabamento superficial que você raramente utiliza (e assim reduzir a aglomeração) ou adicionar ou editar entradas que sejam únicas para os seus requisitos de desenho.
É possível adicionar qualquer símbolo de acabamento superficial que você tenha criado a uma biblioteca de símbolos. Posteriormente, os símbolos de acabamento superficial podem ser inseridos diretamente a partir da biblioteca, poupando assim uma quantidade de tempo considerável. A biblioteca de símbolos é armazenada no arquivo de desenho, de acordo com a norma de desenho.
É possível definir um símbolo de acabamento superficial como símbolo majoritário. O símbolo indicará automaticamente o estado dos símbolos de acabamento superficial de qualquer outra parte do desenho usando uma única indicação coletiva. O símbolo majoritário não distingue entre diferentes layouts. Se você exclui um bloco que contém um símbolo de acabamento superficial incluído em um símbolo majoritário, o símbolo majoritário não será atualizado até que o bloco seja limpo.
Norma/Revisão | Linhas de extensão da superfície | Linhas de chamada de indicação da superfície | Símbolo majoritário |
---|---|---|---|
ASME E14.36M (1996) | Sim | ||
BS EM ISO 1302 (2002) | Sim | ||
BS 308 (1990) | Sim | ||
CSN 01 3144 (1981) | Sim | Sim | |
DIN EM ISO 1302 (2002) | Sim | Sim | Sim |
DIN ISO 1302 (1992) | Sim | Sim | |
GB/T 131 (2006) | Sim | Sim | Sim |
GB/T 131 (1993) | Sim | Sim | |
ISO 1302 (2002(E)) | Sim | Sim | Sim |
ISO 1302 (1978) | Sim | Sim | |
JIS B 0031 (2003) | Sim | Sim | Sim |
JIS B 0031 (1994) | Sim | Sim | |
GOST 2.309-73 (Rev 3) | Sim | Sim | |
GOST 2.309-73 | Sim | Sim |
