Sobre símbolos (AutoCAD Mechanical)

O AutoCAD Mechanical fornece onze tipos de símbolos que podem ser inseridos em um desenho.

As revisões suportadas são:

• Símbolos de identificação de referência
• Símbolos de referência parcial
• Símbolos de aresta
• Símbolo de tolerância geométrica
• Símbolos de identificador de operação
• Símbolos de nota da linha de chamada
• Símbolos de conicidade e inclinação
• Símbolos de acabamento superficial
• Símbolo de solda
• Símbolo de marcado/carimbo
• Símbolo de junta fixa

Símbolos e a standard de desenho

A standard de desenho define o comportamento e as características de cada símbolo. Para alterar as características, edite os elementos da standard. É possível acessar os elementos da standard na guia AM:Normas da caixa de diálogo Opções.

Características comuns

Anexar comportamento

Durante a criação de um símbolo, é possível anexá-lo a um objeto. A partir desse momento, ao mover o objeto, o símbolo é movido com este.

Os símbolos podem obter desassociada de uma objeto quando o ponto de anexo já não é mais válida. Por exemplo

• Se o símbolo está anexado a uma referência de bloco e o bloco é redefinida, e o ponto de anexo é movido.
• Se um símbolo foi anexado à geometria da vista de desenho da documentação de modelo e uma atualização ou um evento de edição faz com que o ponto de anexação da linha de chamada para desaparecer.

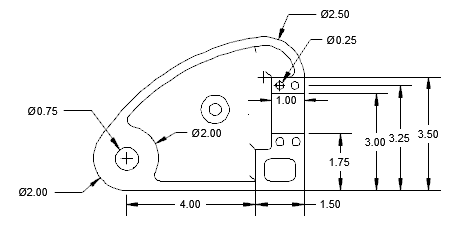

Antes de atualizar o evento

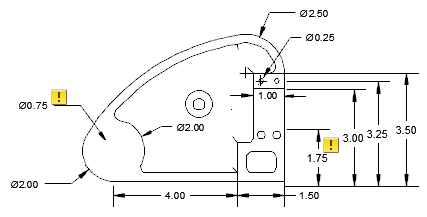

Após atualizar o evento

Se o monitor de anotação está ativado, ele procura as anotações que são separadas e realça a separada anotações com um sinal. Clicar no sinal exibe um menu que contém as opções específicas para a anotação.

Comportamento de criação da linha de chamada

Se você anexa um símbolo a um arco ou uma spline, o símbolo força que o primeiro segmento da linha de chamada seja perpendicular ao objeto anexado. É possível substituir este comportamento pressionando a tecla de Liga/Desl do modo ortogonal da linha de chamada do símbolo (Shift + F, por padrão) à medida que você move a mira.

Se você anexa um símbolo a uma linha, a maioria dos símbolos não forçam que o primeiro segmento da linha de chamada seja perpendicular ao objeto anexado. Para os símbolos que não apresentam esse comportamento, se você ativar o rastreamento de snap a objeto, o AutoCAD Mechanical exibirá caminhos de alinhamento perpendiculares para rastrear a eles.

Comportamento de edição do manipulador do ponto inicial da linha de chamada

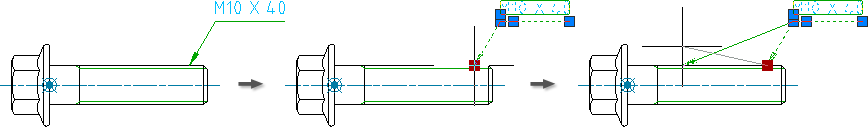

Se você arrastar o ponto inicial de uma linha de chamada, o símbolo inteiro será movido.

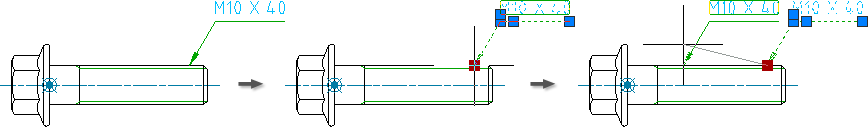

Se desejar substituir esse comportamento, pressione a tecla para Alternar linha de chamada de símbolo para modo de esticamento (SHIFT + G, por padrão) à medida que você move a mira. Neste modo, o símbolo não se move. Em vez disso, o primeiro segmento da linha de chamada é esticado.

Nota: A tecla de sobreposição temporária (Shift + G) não tem efeito em:

• Símbolos de Identificação de referência (porque eles permitem que o primeiro segmento da linha de chamada seja esticado por padrão).
• Símbolos de Referência parcial (porque as normas de desenho especificam que o primeiro segmento da linha de chamada deve sempre ser perpendicular ao objeto anexado).

Bibliotecas de símbolos

Alguns símbolos permitem salvar de forma completa os símbolos configurados em uma biblioteca. A seguir, é possível inseri-los diretamente em um desenho da faixa de opções, eliminando a necessidade de especificar valores, ou especificar somente os valores provenientes do símbolo salvo.

Editar símbolos

Para editar o texto de um símbolo que já está inserido em um desenho, dê um duplo clique no símbolo. Ao dar um duplo clique na linha de chamada, é exibida a guia linha de chamada da caixa de diálogo de configurações do símbolo.

Resumo

Símbolo	Primeiro segmento da linha de chamada perpendicular ao arco anexado	Primeiro segmento da linha de chamada perpendicular à linha anexada	Biblioteca de símbolos	Rastreadas pelo monitor de anotação?	Suporte Shift + G
Identificador de referência	Sim	Sim		Sim
Referência parcial				Sim
Aresta	Sim		Sim	Sim	Sim
Tolerância geométrica	Sim	Sim	Sim	Sim	Sim
Identificador de operação	Sim	Sim		Sim	Sim
Nota da linha de chamada	Sim		Sim	Sim	Sim
Conicidade e inclinação	Sim			Sim	Sim
Acabamento superficial	Sim		Sim	Sim	Sim
Solda	Sim		Sim	Sim	Sim
Marcado/Carimbo	Sim		Sim	Sim	Sim
Junta fixa	Sim		Sim	Sim	Sim
