Esta página contém exemplos de duas fórmulas complexas. O propósito de fornecer estes exemplos é de demonstrar como as fórmulas complexas podem ser percebidas como uma combinação de múltiplas expressões simples e, assim, interpretá-los com maior facilidade. Os resultados das fórmulas são mostrados como capturas de tela ao final de cada seção.
Exemplo 1 =<if(equal(Hole:tapped,"0"),"%%c" Hole:dia,Hole:nominal)>
Utilização típica
Utilizado normalmente em uma nota (comando AMNOTE) para anotar um furo padrão. Esta expressão faz parte da fórmula padrão utilizada no Modelo 1 para a categoria Furo perfurado para o comando AMNOTE.
Descrição

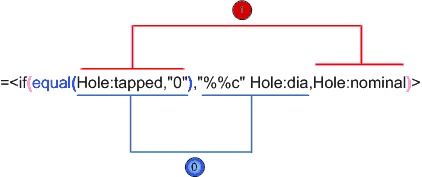

| Expressão | Explicação |
|---|---|
|
SE( ) |
Avalia um valor lógico; neste caso avalia o resultado da função igual(Furo:roscado,”0”). No caso da função ser avaliada em VERDADEIRO, retorna a expressão marcada 0; caso contrário retorna a expressão marcada 1. |
|
igual(Furo:roscado, “0”) |
Compara a referência furo:roscado com o valor 0. Para um furo roscado, furo:roscado avalia para 1; se não, avalia para 0. |
|
“%%c” |
O símbolo de diâmetro. |
|
Furo:dia |
Avalia para o diâmetro do furo. |
|
Furo:nominal |
Avalia para o diâmetro nominal do furo. |
Resultados

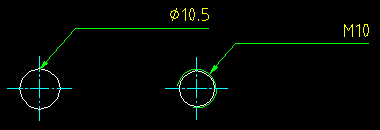

A imagem a seguir mostra dois furos anotados por uma nota da chamada de detalhe contendo a fórmula. Observe a diferença nos textos da nota para o furo passante e o furo roscado.
Exemplo 2 =<Origem><IF(OR(ISBLANK(Origin),ISBLANK(Index)),"",".")><Índice>
Utilização típica
Normalmente utilizado em diagrama de furo. Esta expressão é a fórmula padrão para uma legenda de furo na standard DIN.
Descrição

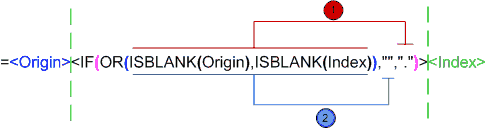

Esta fórmula contém três expressões, cada uma delas delimitada por colchetes angulares. O texto resultante é uma concatenação das três expressões.
| Expressão | Explicação |
|---|---|
|
<Origem> |
Avalia para o nome da origem do diagrama de furo. |
|
Se( ) |
Avalia um valor lógico; neste caso, avalia o resultado da função OU(...). No caso da função ser avaliada em FALSO, retorna o texto marcado 1; caso contrário retorna o texto marcado 2. |
|
OU( ) |
Retorna VERDADEIRO se algum dos argumentos avalia para VERDADEIRO. |
|
ISBLANK( ) |
Retorna VERDADEIRO se as referências Origem e Índice avaliam para um texto em branco. Se a origem do diagrama de furo não tem nome, ISBLANK(Origem) retorna VERDADEIRO. |
|
Origem |
Avalia para o nome do diagrama de furo. |
|
Índice |
Avalia para o número de índice do furo. |
Resultados

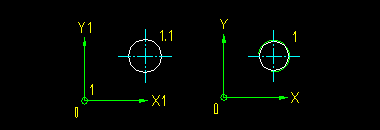

A imagem seguinte mostra dois furos. O furo da esquerda está em um tabelas de furos que tem sua origem legendada como 1. A legenda de furo é 1.1. O furo da direita está em um tabelas de furos não tem sua origem legendada. A legenda do furo é 1.
