Sobre símbolos de conicidade e inclinação (AutoCAD Mechanical)

Os símbolos de conicidade e inclinação exibem as taxas de conicidade e as inclinações como relações, valores de porcentagem ou códigos, tais como números em Morse.

O símbolo indica conicidades enquanto o símbolo indica inclinações.

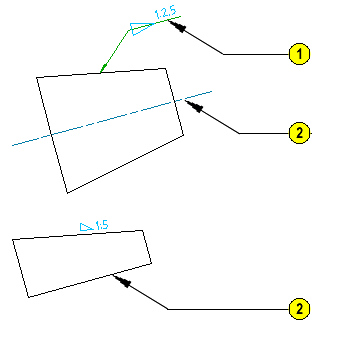

Símbolo Legenda
  1. Linha de referência
  2. Linha de base

O AutoCAD Mechanical pode determinar se o objeto em anotação é uma conicidade ou uma inclinação e pode calcular a taxa de conicidade/inclinação automaticamente. Para isso, selecione uma linha de base e anexe o símbolo ao objeto de conicidade ou inclinação, quando solicitado pelo AutoCAD Mechanical. Se você não seleciona uma linha de base, o AutoCAD Mechanical supõe que você deseja especificar a inclinação de forma manual.

Após selecionar o objeto de conicidade ou inclinação para anexar, a área de desenho exibe uma visualização do símbolo. A orientação do símbolo altera automaticamente à medida que você move a mira. É possível colocar o símbolo com uma linha de chamada (habitual em um símbolo de conicidade) ou sem ela, ao longo da inclinação (habitual em um símbolo de inclinação).

Se você seleciona uma linha de base válida após o AutoCAD Mechanical solicitá-lo, o programa alinha de forma automática a linha de referência dos símbolos de conicidade com a linha de base, de forma que estes sejam paralelos entre si. Se você não seleciona uma linha de base, é possível alinhar a linha de referência manualmente e selecionar o símbolo adequado em uma lista, após colocar o símbolo na área de desenho.

O AutoCAD Mechanical permite selecionar caracteres especiais de uma lista suspensa (o símbolo de grau, por exemplo) e inseri-los como parte do texto de cota. Também é possível exibir o texto de cota como um valor teoricamente exato.

O cálculo automático do ângulo somente está disponível ao criar um símbolo. O AutoCAD Mechanical exibe o valor calculado por padrão, mas você pode substituí-lo. Ainda que seja substituído, o valor calculado continuará disponível em uma lista suspensa. Esta função permite recuperar o valor calculado, caso necessário. A lista suspensa não está disponível quando você edita um símbolo que já foi colocado na área de desenho.

Normas de desenho compatíveis
