Exercício 3: Visualizar objetos de desenho com uma consulta de propriedade

Uma consulta de propriedade recupera os objetos a partir de desenhos anexados com base em sua cor, tipo de linha, camada ou outras propriedades regulares do AutoCAD. Neste exercício, você usa uma consulta de propriedade para visualizar objetos de desenho com base em sua propriedade de camada.

Tutorial em vídeo

Se estiver conectado à Internet, reproduza o vídeo para ver como visualizar desenhos anexados com uma consulta. As etapas para este procedimento estão listadas abaixo do vídeo.

Nota: Este exercício usa o mapa Redding.dwg criado e modificado no Exercício 1: Anexar desenhos de origem.

Para visualizar os objetos de desenho utilizando uma consulta de propriedade

1. Se o mapa Redding.dwg dos exercícios anteriores não mais estiver aberto, abra-o novamente.
2. No Navegador de mapas, em Desenho atual, clique com o botão direito em Consulta atual e, a seguir, clique em Definir.
3. Na caixa de diálogo Definir consulta de desenhos anexados, em Tipo de consulta, selecione Propriedade.
4. Na caixa de diálogo Condição de propriedade, faça o seguinte:
   • Em Selecionar propriedade, selecione Camada.

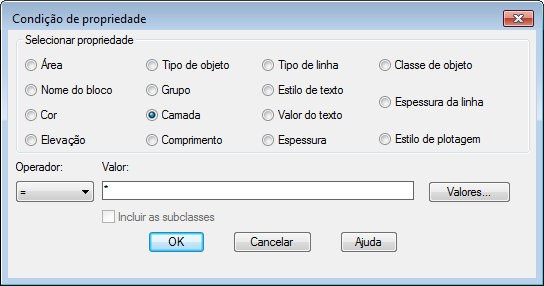

     Selecione Camada como a condição de propriedade. Somente os objetos nas camadas especificadas são adicionados ao mapa.

   • Clique em Valores.
5. Na caixa de diálogo Selecionar, selecione as camadas PARCELS e SEWER_PIPES. Clique em OK.
6. Na caixa de diálogo Condição de propriedade, em Valor, assegure-se de que as duas camadas selecionadas estejam listadas. Clique em OK.

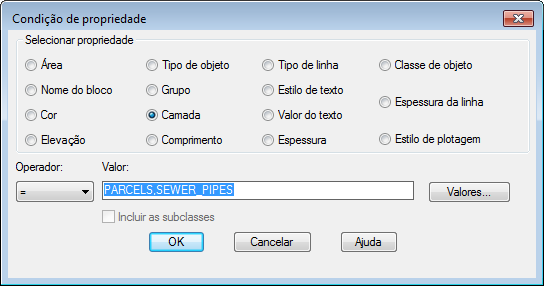

   Especifica quais camadas utilizar para determinar os objetos que são adicionados.

7. Na caixa de diálogo Definir consulta de desenhos anexados, faça o seguinte:
   • Em Modo de consulta, assegure-se de que Visualização esteja selecionado.

     O modo de visualização exibe os objetos sem criá-los em seu desenho.

   • Clique em Executar consulta.
8. Clique na guia Vistapainel Navegarmenu suspenso ZoomExtensões.

   Os objetos nas camadas PARCELS e SEWER_PIPES são exibidos no desenho. Eles não são criados no desenho porque foi utilizado o o Modo de consulta de visualização.

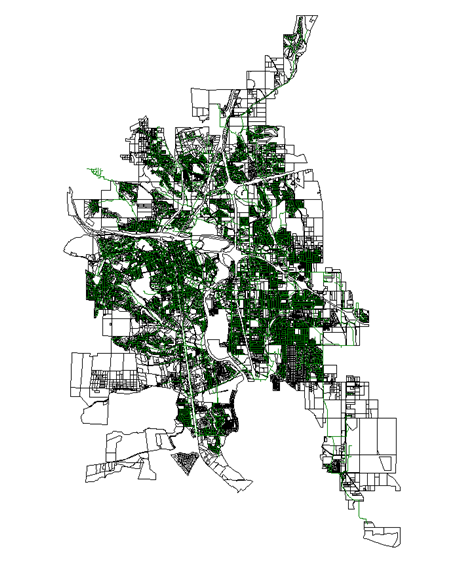

   Os objetos que coincidem com o critério aparecem no desenho.

9. Utilize uma vista nomeada (uma vista predefinida do mapa) para ver quais objetos de desenho a consulta recuperou.
   • Clique na guia Vistapainel VistasGerenciador de vistas.
   • No Gerenciador de vista, expanda Vistas de modelo na vista em árvore.
   • Selecione PARCELS na vista em árvore. Clique em Definir atual e, a seguir, clique em OK.

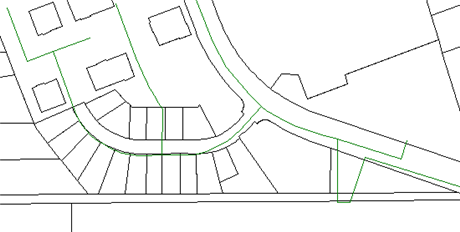

     Somente os lotes (polígonos com contorno preto) e a tubulação de esgoto (linhas verdes) são exibidos na área de desenho.

10. Não salve nem feche o desenho.

Para prosseguir neste tutorial, vá ao Exercício 4: Recuperar objetos com uma consulta de propriedade e de localização.
