Exercício 6: Criar um índice de dados de objeto (opcional)

Um índice de dados de objeto acelera as consultas de desenho em desenhos que contêm dados de objeto. O índice é atualizado automaticamente cada vez que você salva as alterações em um desenho. Neste exercício, você cria um índice de dados de objeto para o arquivo de desenho Redding.dwg.

Tutorial em vídeo

Se você estiver conectado à Internet, reproduza o vídeo para ver como indexar os dados de objeto. As etapas para este procedimento estão listadas abaixo do vídeo.

Nota: Este exercício usa o mapa Redding.dwg criado e modificado no Exercício 1: Anexar desenhos de origem.

Para criar um índice de dados de objeto

1. Se o mapa Redding.dwg ainda não estiver aberto, abra-o novamente.
2. Na guia Navegador de mapas do painel Tarefas, clique com o botão direito na pasta Desenhos. Clique em Manutenção.
3. Na caixa de diálogo Manutenção do desenho, faça o seguinte:
   • Clique em Selecionar tudo.
   • Clique em Índice do desenho.
4. Na caixa de diálogo Manutenção do índice, faça o seguinte:
   • Selecione todas as opções de Gerar índice, exceto EED.

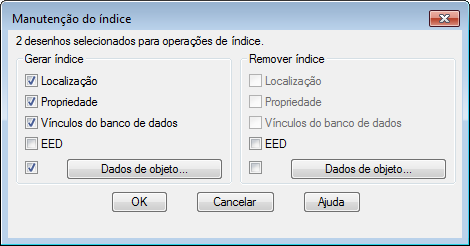

     Selecione todas as opções na esquerda, exceto EED.

   • Em Gerar índice, clique em Dados do objeto.
5. Na caixa de diálogo Gerar o índice dos dados do objeto, faça o seguinte:
   • Em Tabela de dados do objeto, selecione DRAINAGE_INLETS.
   • Clique em Selecionar tudo para selecionar todos os campos de dados do objeto.
   • Selecione cada uma das tabelas de dados restantes listadas na Tabela de dados do objeto e selecione todos os seus campos de dados da mesma forma.

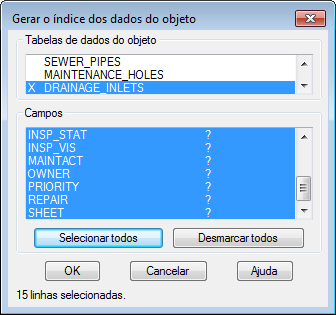

     Selecione uma tabela de dados e, a seguir, selecione seus campos de dados.

   • Clique em OK ao terminar.
6. Na caixa de diálogo Manutenção do índice, clique em OK.
7. Na caixa de diálogo Confirmar, clique em OK.
8. Na caixa de diálogo Manutenção do desenho, clique em Fechar.

   Os índices são criados. Conforme trabalhar com seus desenhos, repita este procedimento periodicamente para atualizar e recriar os índices.

9. Clique em Salvar .

Onde você está agora

Você usou as consultas Vista rápida e Visualização para examinar objetos em desenhos anexados. Você usou as consultas de Desenhar para adicionar objetos a partir de desenhos associados ao desenho atual. Você criou um índice de dados do objeto para melhorar o desempenho das consultas de dado.

Para ver o efeito do índice de objeto no desempenho, repita o Exercício 5: Consultar dados de objeto com o novo índice criado.

Para prosseguir neste tutorial, vá ao Exercício 4: Adicionar imagens raster.
