A forma de fabricação

Saiba mais sobre como as propriedades da forma de fabricação e os parâmetros de transferência.

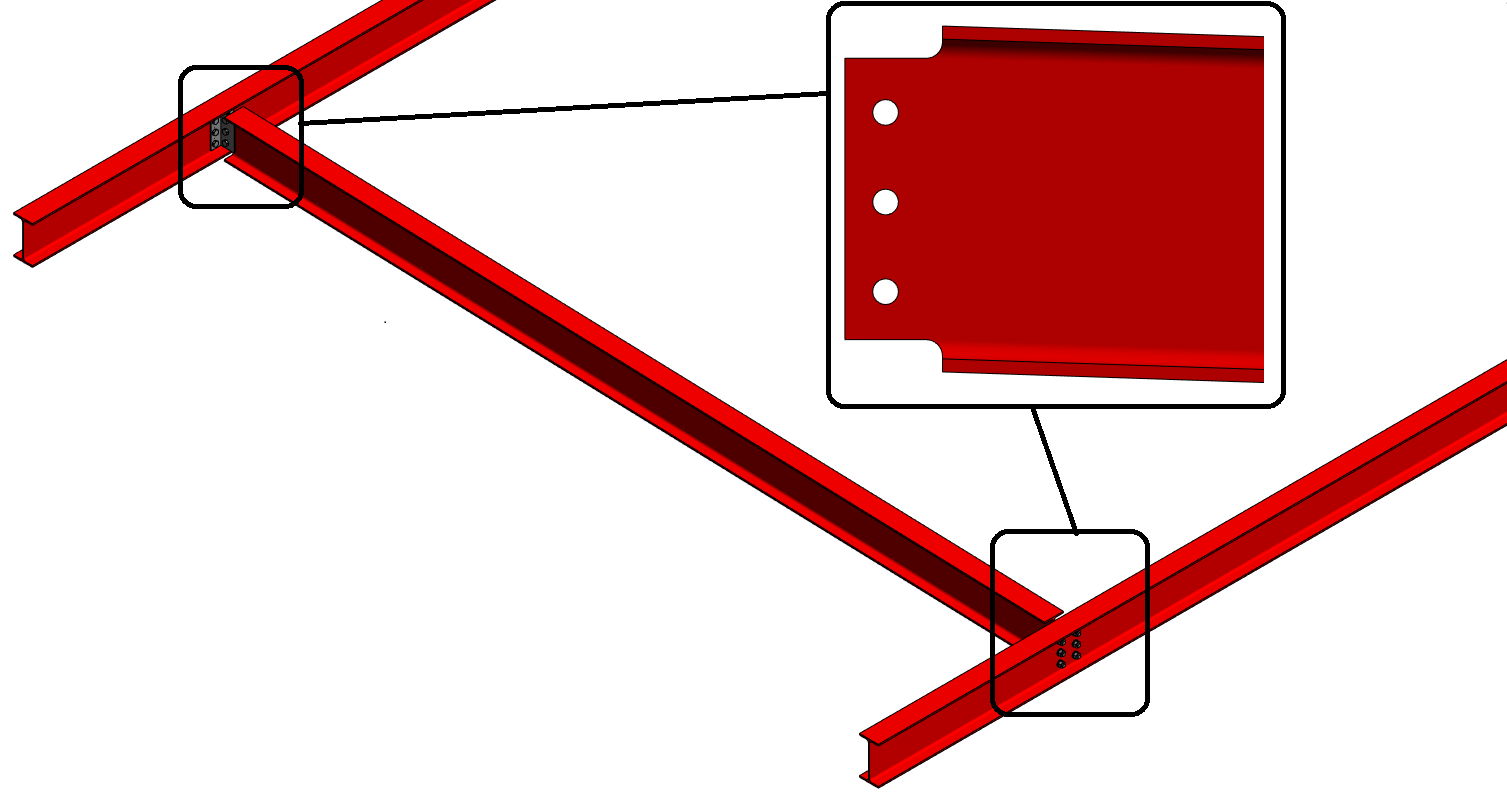

Após uma conexão estrutural ter sido criada, a forma geométrica da viga, coluna ou contraventamento é substituída por uma forma de fabricação. A forma de fabricação exibe a forma exata do elemento:

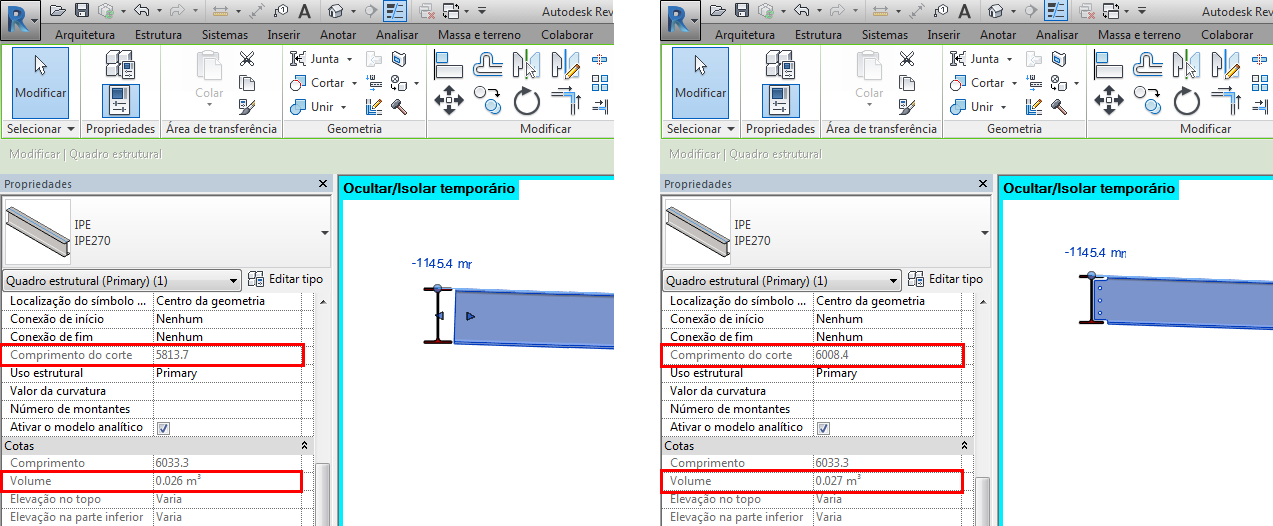

Os parâmetros Comprimento do corte e Volume do menu Propriedades do elemento, exibem os valores da forma de fabricação; a forma exata do elemento considera todos os cortes e recortes feitos pela conexão:

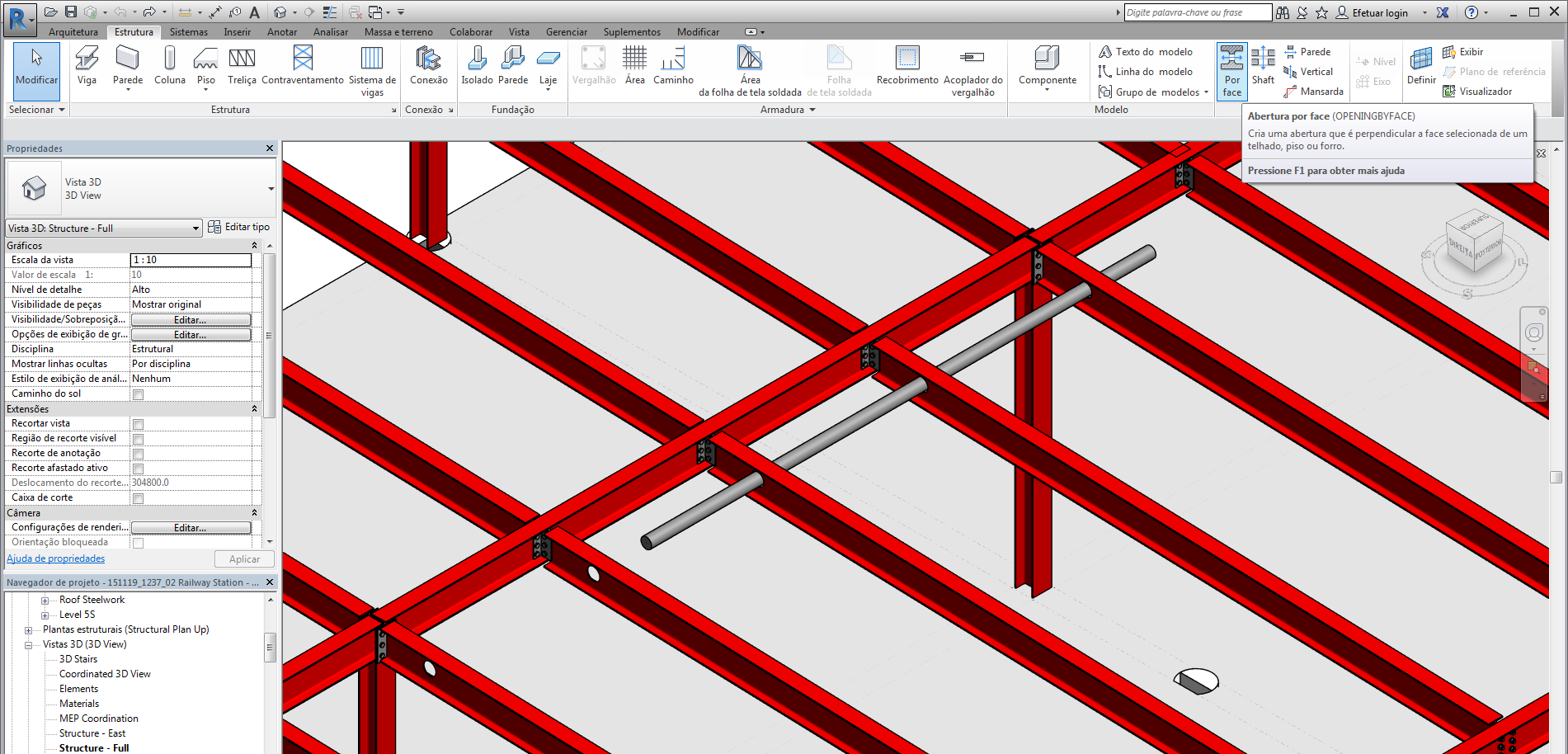

As Aberturas estruturais e Cortes com vazio podem ser colocadas na forma de fabricação. Aberturas e outros recursos de corte que estão presentes na viga ou coluna antes de uma conexão ser colocada são transferidos para a forma de fabricação após a conexão ter sido criada.

Nota: Após você inserir uma conexão de aço em uma viga, ela irá criar os elementos de conexão e também irá controlar a representação de fabricação da viga (cortes, recortes, entalhes, etc.). No momento, a representação de fabricação funciona somente para as famílias certificadas. Qualquer modificação geométrica do conteúdo certificado será substituída pelos valores padrão.

Nota: Os elementos estruturais modificados usando Unir e Cortar com um plano de referência (o chanfro utiliza um plano de referência para cortar as vigas) serão ignorados quando o elemento de fabricação for criado.
