Создание трассы, соответствующей наиболее логичной траектории, по последовательности характерных линий, точек COGO или отрезков, дуг, точек и блоков AutoCAD.
Для получения требуемого результата в зависимости от типа и точности исходных данных команду можно скорректировать.
Например, при использовании в качестве исходных данных точек COGO AutoCAD Civil 3D определяет наиболее логичную последовательность точек COGO, а затем изменяет на обратный порядок любых объектов, не соответствующих последовательности других выбранных точек COGO.

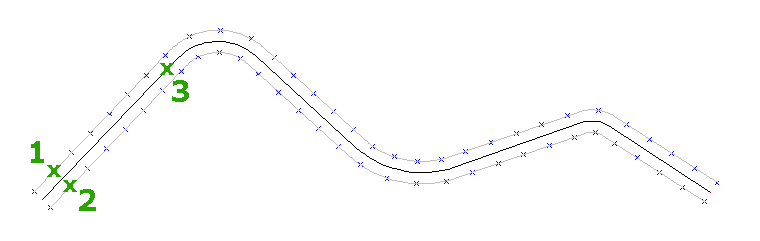

Если используется две приблизительно параллельные траектории точек COGO, по каждой траектории точек создается сплайн AutoCAD (1, 2). Точки каждого сплайна проецируются на другой сплайн, а точки, в которых пересекаются две проекции, используются для создания осевой линии (3).

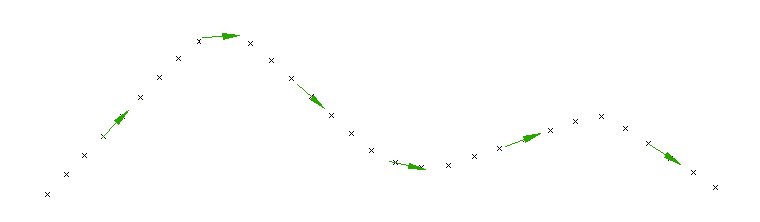

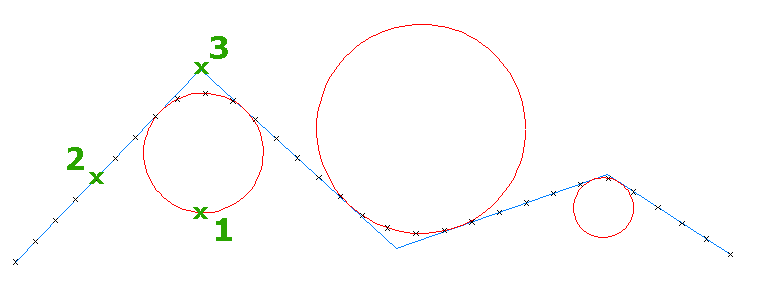

Затем AutoCAD Civil 3D вычисляет кривые (1) на основе последовательности точек и заданного параметра "Максимальный радиус для определения кривой". AutoCAD Civil 3D аппроксимирует кривизну, связывая выборочные точки с линейными сегментами. Для повышения точности при использовании характерных линий или объектов AutoCAD можно выполнить прореживание промежуточных выборочных точек из исходных входных данных или создать их между каждой парой выборочных точек. Если радиус последовательности точек превышает значение этого параметра, точки образуют прямой участок (2). Точки кажущегося пересечения прямых участков (3) представляют собой точки пересечения для прямых участков трассы.

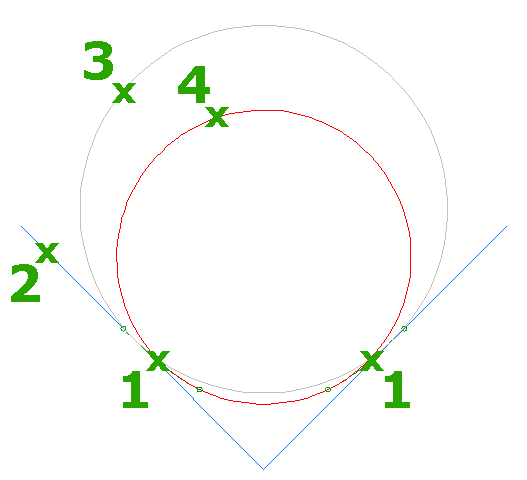

При выборе параметра "Создать переходные кривые" программа AutoCAD Civil 3D создает симметричные пары переходных кривых (1) между каждой кривой и ее прямыми участками. Если переходные кривые, удовлетворяющие заданному значению R/A, не вписываются между прямыми участками (2) и кривой (3), радиус кривой уменьшается (4) до тех пор, пока не будет найдено решение. Если этот параметр задан без определения параметра "Сопоставить прямые участки", переходные прямые будут симметричными, но погрешность данного решения может оказаться больше.

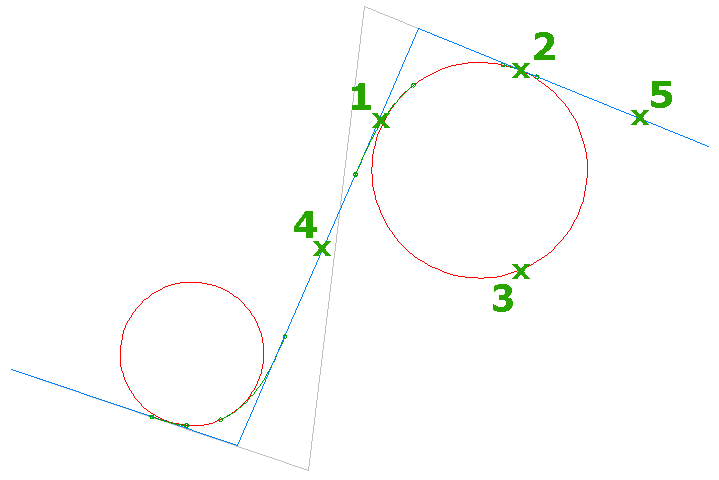

При выборе параметра "Сопоставить прямые участки" программа AutoCAD Civil 3D создает симметричные пары переходных кривых (1, 2) между каждой кривой (3) и ее прямыми участками (4, 5). Если переходная линия, удовлетворяющая заданному минимальному отношению R/A, не вписывается между кривой и прямым участком, прямой участок (4) перемещается по направлению к кривой до тех по, пока не будет найдено решение. Минимальное значение R/A позволяет ограничить длины переходных кривых. При большем значении создаются более короткие переходные кривые, при меньших значениях — более длинные.
