Используйте метод 2D контур с применением фасочной фрезы для обработки фаски вдоль наружной кромки.
- Выберите на ленте
вкладку CAM
панель "2D фрезерование"
2D контур
.
Вкладка "Инструмент"
- На вкладке Инструмент щелкните кнопку
, чтобы открыть диалоговое окно Библиотека инструментов. - В библиотеке Библиотеки примеров > Учебное пособие выберите инструмент № 50 — фасочная фреза Ø10 мм 45°.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
Так как фаска уже существует как элемент модели, имеется две кромки для выбора в качестве геометрии: одна в верхней, а другая в нижней части фаски. В Inventor HSM можно использовать любую из них, но в большинстве случаев при выборе нижней кромки обеспечивается наиболее удобная настройка параметров. Однако в обоих случаях Inventor HSM позволяет автоматически рассчитать правильное горизонтальное смещение. Необходимо задать только дополнительное смещение вертикальной кромки.

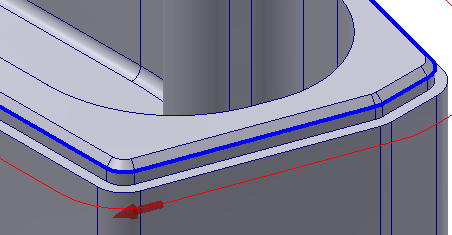

- Щелкните вкладку Геометрия и выберите нижнюю кромку фаски в качестве контура.
Вкладка "Проходы"
Если в качестве инструмента выбрана фасочная фреза, то параметр Фаска включается автоматически, и отображаются параметры Ширина фаски и Смещение кромки фаски.
Поскольку выбрана кромка фактического элемента фаски в модели, нет необходимости задавать параметр Ширина фаски. Однако, чтобы убедиться в том, что режущая кромка инструмента не совпадает с нижней кромкой фаски, необходимо задать Смещение кромки фаски.
- Щелкните вкладку Проходы.
- Задайте в поле Смещение кромки фаски значение 0,25 мм
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

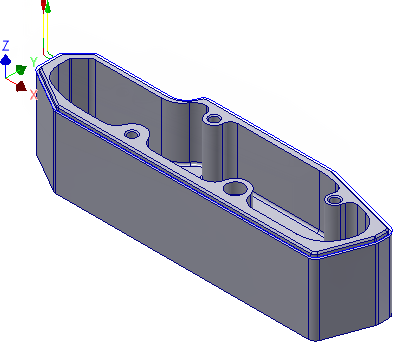

Траектория перемещения инструмента должна появится, как показано на следующем изображении.
Создание траектории перемещения инструмента для этой детали завершено. Теперь можно выполнять моделирование и постобработку результатов.
Далее см. раздел Постобработка траекторий перемещения инструментов.
