Создание зеркального массива
Чтобы создать зеркальный массив, выполните следующие действия.

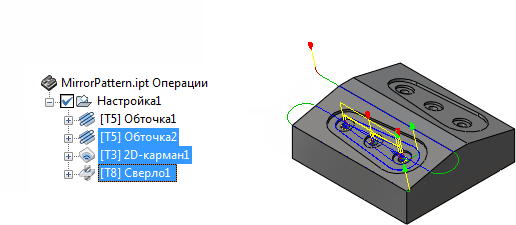

- Начните с создания операций для отдельного элемента или детали, которую требуется использовать в качестве массива.
- Добавьте операции в новую папку Обозревателя CAM, щелкнув правой кнопкой мыши и выбрав в контекстном меню Добавить в новый массив.

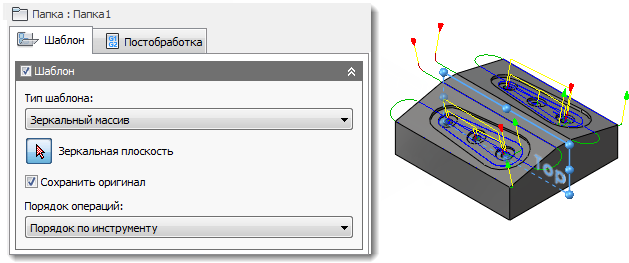

- Появится диалоговое окно операции Массив. Выберите пункт Зеркальный массив в раскрывающемся меню Тип массива:.
- Щелкните кнопку Плоскость симметрии и выберите плоскость для отражения из детали или Обозревателя моделей Inventor.
- И наконец, в раскрывающемся менюПорядок операций: выберите, необходимо ли сохранить порядок операций в массиве или изменить его в соответствии с инструментом или операцией.
